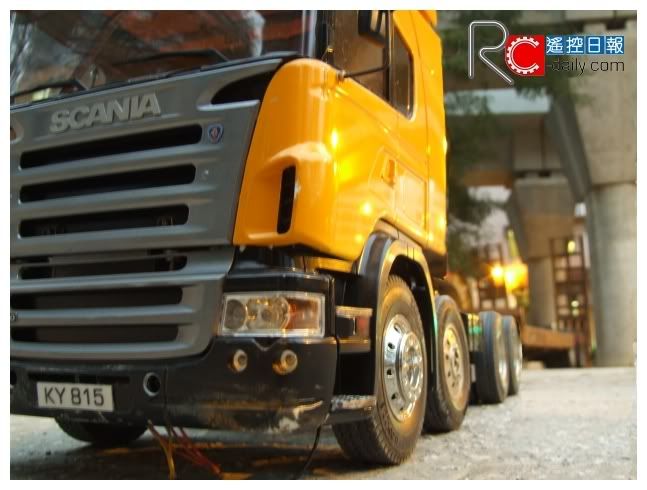

拖頭 , 結構上就 OK 晒喇 (詳見拖頭吊機製作過程)
但因為有 D 位置要遷就拖架 , 所以要做埋拖架先決定到位置尺寸

所以 , 係時候開始喇~~

另有其他地方相關位置
http://bbs.rcfans.com/viewthread.php?tid=232390

http://www.rctw.net/thread-111304-1-1.html

作者: odaan 時間: 2009-9-16 18:03
本帖最後由 odaan 於 2009-10-1 22:29 編輯

登錄/註冊後可看大圖

低床架預左負重 (目標負重 32 kgs) , 所以真車都係無彈簧片 , 單靠韆鞦負重
由於呢條架要裝 Brake , 所以普通膠/金屬橫擔完全唔岩用
況且我自己對原裝橫擔虛位非常不滿

今次 , 除左拖架腳 , 輪呔 , 橫軸
基本上 , 全條自製

而我 .... 就係輪呔位開始
首先將膠橫擔組件拆除

登錄/註冊後可看大圖

量度橫軸與 Bearing 位置 , 裝上後用螺絲做 "止口" 定位

登錄/註冊後可看大圖

四粒 Bearing 已固定 , 裝埋鈴

登錄/註冊後可看大圖

呢套就係拖架第二擔

登錄/註冊後可看大圖

拖架第一擔 , 同第二擔唔同 , 因為佢有 Brake / 手掣功能

登錄/註冊後可看大圖

成套野基本上搞掂 , 整埋 Brake 碟就可以裝嵌

登錄/註冊後可看大圖

裝好之後 , servo 放係前面 , 方便維修

登錄/註冊後可看大圖

長坑用黎裝 Brake 碟

登錄/註冊後可看大圖

嵌入式 servo 位 , 減輕 servo 螺絲負擔

登錄/註冊後可看大圖

=========================================================
2009-09-22 底擔韆鞦架

琴晚終於解決左問題 , 成套韆鞦架完成

登錄/註冊後可看大圖

正常狀態

登錄/註冊後可看大圖

呢個係前面

登錄/註冊後可看大圖

一邊唔裝呔係因為要試行程

登錄/註冊後可看大圖

單邊下行程 20mm

登錄/註冊後可看大圖

單邊上行程都係 20mm

登錄/註冊後可看大圖

整體上我要求既都做得晒

登錄/註冊後可看大圖

左右韆鞦行程落差係 20mm , 而前後韆鞦行程落差 , 我希望能夠做到 30mm

登錄/註冊後可看大圖

兩組連桿距離 72.4mm

登錄/註冊後可看大圖

接住落黎就係做拖架尾陣架喇~~
我要用銅料做 , 因為可以用焊接方法 , 形狀可以有更大自由度
=========================================================
2009-09-25

尾支架
首先用一分(3mm) 銅片 , 做一對陣骨 (上)
用銅料做韆鞦位(下)

登錄/註冊後可看大圖

韆秋位

登錄/註冊後可看大圖

將陣骨同韆鞦位焊埋

登錄/註冊後可看大圖

上面會再焊多塊 , 甘就會有 "工字鐵" 既外觀

登錄/註冊後可看大圖

對一對位先

登錄/註冊後可看大圖

正常水平狀態

登錄/註冊後可看大圖

好喇 , 岩位 , 甘佢兩邊既距離係 72.4mm
韆鞦位厚 8mm , 中間碌銅枝就要長 56.4mm
上好一邊螺絲 , 碼實 , 再係出面加焊

登錄/註冊後可看大圖

銅枝要做埋 "止口" 藏係韆鰍入面

登錄/註冊後可看大圖

碰好

登錄/註冊後可看大圖

將另一邊都上埋焊

登錄/註冊後可看大圖

甘尾支架底盤就叫做 OK 架喇

登錄/註冊後可看大圖

一件過 , 有更大承托力

登錄/註冊後可看大圖

中間 6mm , 入面銅枝有 6mm 止口 , 再加 M5 螺絲牙 , 牙深 40mm , 一定夠力

登錄/註冊後可看大圖

試裝 , 位置 OK

登錄/註冊後可看大圖

平行位置

登錄/註冊後可看大圖

試韆鞦 , 可以跌盡 20mm

登錄/註冊後可看大圖

韆鞦運作而支架無扭曲問題

登錄/註冊後可看大圖

另一邊

登錄/註冊後可看大圖

後面

登錄/註冊後可看大圖

前面

登錄/註冊後可看大圖

前後韆鞦行程 26mm ....... 收貨啦~~

登錄/註冊後可看大圖

尾枝架用銅做 , 方便做型 , 坐位同鵝頭用鋁做 , 拖架不致於淨重過多
而家成套支架連擔 , 1.1kg
=========================================================
2009-09-29

尾架大致上完成

登錄/註冊後可看大圖

左為拖架尾 , 右為坐位接駁

登錄/註冊後可看大圖

前面將會同坐位接合 , 所以焊位較車尾多

登錄/註冊後可看大圖

車尾兩邊會裝跳板 , 中間裝車牌 , 所以一塊過 , 各位渣車行路帶眼 , 唔好撞埋黎呀 ,

登錄/註冊後可看大圖

車底

登錄/註冊後可看大圖

前面內側

登錄/註冊後可看大圖

後面內側

登錄/註冊後可看大圖

測試擔單邊懸掛行程

登錄/註冊後可看大圖

24 mm 輕鬆跨過

登錄/註冊後可看大圖

韆鞦非常靈敏

登錄/註冊後可看大圖

測試全擔懸掛行程

登錄/註冊後可看大圖

33 mm 無問題

登錄/註冊後可看大圖

懸掛 , Pass !!!

登錄/註冊後可看大圖

中間黑色果個位 , 仲有野加落去

登錄/註冊後可看大圖

暫時重量 1.4 kgs

好勒 , 星期四就開始做坐位喇~~
希望可以趕得切做埋鵝頭~~

作者: odaan 時間: 2009-9-16 18:03
本帖最後由 odaan 於 2009-10-7 18:57 編輯

2009-10-01

好喇 , 輪到做 "坐位" 喇
首先係塊鋁板上面劃好尺寸
鑽窿再鋸開佢 , 剩料可以用番

登錄/註冊後可看大圖

我淨係要甘多遮 , 其他料 , 我留黎做其他零件

登錄/註冊後可看大圖

中間要度得好準

登錄/註冊後可看大圖

因為要插方通

登錄/註冊後可看大圖

要 Fit 位 , 因為呢條就係搬機架既主力陣 , 如果有虛位 , 承載重物就會彎左落去 , 好肉酸架嘛
所以一定要無虛位 , 插入去要少少暴力

登錄/註冊後可看大圖

之後會做螺絲位 , 將兩舊野上埋佢

登錄/註冊後可看大圖

話明係伸縮架 , 中間條陣係方通 , 就梗係留黎做軌道啦

登錄/註冊後可看大圖

焊口對齊 , 方便地台鋪板之後再加焊

登錄/註冊後可看大圖

有無覺得有咩唔同左呢~~

登錄/註冊後可看大圖

就係轆與轆中間多左舊野
呢舊係上鏟泥機時比部機行既支架

登錄/註冊後可看大圖

由於呢條野都會受力 , 所以我唔求其 , 四邊焊

登錄/註冊後可看大圖

車底照

登錄/註冊後可看大圖

車面照 , 頭中尾齊口

登錄/註冊後可看大圖

懸掛運作無頂到 , OK , 收貨

登錄/註冊後可看大圖

=========================================================
2009-10-02

首先將坐位同尾擔組合

登錄/註冊後可看大圖

為左應付負載 , 呢個位尤其要做得結實

登錄/註冊後可看大圖

總共 8 粒 M3x14 螺絲 , 螺牙深 , 躂牙機會少

登錄/註冊後可看大圖

做乜有個方窿 ????
呢個 , 就係將來裝貨櫃既 "作頭" 位

登錄/註冊後可看大圖

呢邊連面板都做埋窿

登錄/註冊後可看大圖

兩條鋁通係主力陣 , 伸縮靠晒佢 , 之但係 , 鏟泥機係壓側邊 , 所以側邊一 D 都唔可以求其

登錄/註冊後可看大圖

街鋪無 "工字銅" , 甘就用銅片焊
拖架側邊仲有好多 "塞古" 位要做 , 都係銅好 , 任我焊

登錄/註冊後可看大圖

企企理理 , 下次做埋另一邊~~

登錄/註冊後可看大圖

架底離地高度 .... 睇唔真

登錄/註冊後可看大圖

哦哦~~ 35mm

登錄/註冊後可看大圖

=========================================================
2009-10-04

用電線做材料 , 焊兩條橫柴係上面 , 唔好焊甘平滑 , 焊粗糙 D 更好睇
有乜用 ?? 係等部鏟泥機行上黎既時候 , 比履帶抓實既

之後試埋色 , 日本漆 108 號 , 中黃 , 呢隻色都近喇
不過噴完刮兩刮甩油 , 諗緊之後去唔去焗油

登錄/註冊後可看大圖

左右兩旁都做好喇~~

登錄/註冊後可看大圖

前面爭 D 窿未鑽遮
中間方形位就係伸縮軌道喇~~
面頭留位 , 我要搵 D 靚卡板拆木 , 裝係架面

登錄/註冊後可看大圖

側邊焊好之後 , 加多粒螺絲 , 加強剛性

登錄/註冊後可看大圖

側邊有個凹位 , 可以比我焊 D 扣位 , 用黎綁帶拉實 D 貨

登錄/註冊後可看大圖

=========================================================
2009-10-05

今日好慢 , 只係做左兩條趟軌

登錄/註冊後可看大圖

伸長

登錄/註冊後可看大圖

中間留少少比佢做力 , 40mm 乜都夠喇

登錄/註冊後可看大圖

最長伸縮差 160mm

登錄/註冊後可看大圖

縮唔晒 , 聽日再續

登錄/註冊後可看大圖

作者: odaan 時間: 2009-9-16 18:03
本帖最後由 odaan 於 2009-10-11 07:33 編輯

2009-10-07

呢兩日就係焊埋個陣頂比佢

登錄/註冊後可看大圖

呢個焊法幾靚仔

登錄/註冊後可看大圖

噴下油 , 真既一樣

登錄/註冊後可看大圖

鏟泥機履帶係鐵既 , 當然斜位就唔可以 "滑嘟嘟" 啦 , 要加條橫柴比佢抓實爬升

登錄/註冊後可看大圖

中陣仲有兩塊面板 , 焊埋就可以噴油 , 以後仲有野加 , 不過 ..... 出街玩下先啦~~

登錄/註冊後可看大圖

做好晒 "作頭" 坑 , 琴晚漏夜出去度下真車 , 劃左圖 , 縮番個比例 , 諗緊用咩方法裝嵌

登錄/註冊後可看大圖

=========================================================
2009-10-09

拆轆 , 噴油

登錄/註冊後可看大圖

平面做好晒 , 度緊位鋪木板

登錄/註冊後可看大圖

唔夠時間 , 另一邊呢幾日整

登錄/註冊後可看大圖

木板要做兩個架支撐

登錄/註冊後可看大圖

執 D 爛卡板 , 要左一塊木 , 省靚佢

登錄/註冊後可看大圖

放入架面 , 準備用螺絲固定

登錄/註冊後可看大圖

架底照

登錄/註冊後可看大圖

=========================================================
2009-10-10

終於都搞掂左基本既結構 , 可以裝轆喇

登錄/註冊後可看大圖

板舖好 , 油噴好

登錄/註冊後可看大圖

終於輪到前面鵝頭喇~~

登錄/註冊後可看大圖

作者: odaan 時間: 2009-9-16 18:03
本帖最後由 odaan 於 2009-10-27 15:56 編輯

2009-10-11 一晚的努力

一晚趕起左鵝頭既支架

登錄/註冊後可看大圖

用螺絲批穿住先

登錄/註冊後可看大圖

M6 x 14 兩粒 , 加埋上下都會焊一塊骨比佢做力

登錄/註冊後可看大圖

螺絲岩岩收哂係舊鋁入面

登錄/註冊後可看大圖

鵝頭位做圓形

登錄/註冊後可看大圖

正常狀態 , 放把尺係度

登錄/註冊後可看大圖

340mm 坐位長度

登錄/註冊後可看大圖

伸長狀態

登錄/註冊後可看大圖

伸到最長 , 坐位長度係 510mm

登錄/註冊後可看大圖

=========================================================
2009-10-14

拖架冬菇頭新設計
首先做一舊鋁 , 入面勾坑

登錄/註冊後可看大圖

Wargame 汽槍常見 , 7mm 啤令
用兩粒 , 減少磨盤勾磨損問題

登錄/註冊後可看大圖

裝係中間

登錄/註冊後可看大圖

右邊果舊係活動環

登錄/註冊後可看大圖

放入去

登錄/註冊後可看大圖

拖架磨盤板

登錄/註冊後可看大圖

將佢四粒螺絲上實

登錄/註冊後可看大圖

因拖架脫離拖頭後 , 活動環會因地心吸力跌左少少落黎

登錄/註冊後可看大圖

上面個窿就見到活動環低左

登錄/註冊後可看大圖

但係一接合拖頭 , 磨盤就會推起活動環
只要係上面接駁微動掣 , 就可以控制電腳
而且呢個方法係 360 度 , 不存在盲點問題

登錄/註冊後可看大圖

作者: odaan 時間: 2009-9-16 18:03
本帖最後由 odaan 於 2009-10-31 09:24 編輯

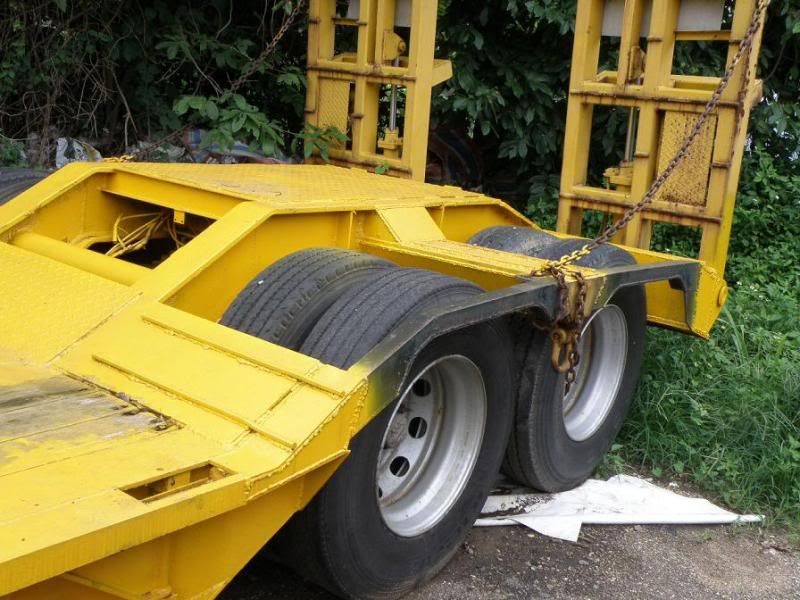

2009-10-26 跳板

首先要做 6 粒馬仔 , 要一樣 , 就要疊住做 , 甘就會一樣

登錄/註冊後可看大圖

失敗之作 , 窿位鑽大左 , 又唔多岩位 , 不過呢 D 野我唔會浪費 , 之後焊係架頭架尾用黎拉威也

登錄/註冊後可看大圖

做六條銅條 , 用鋅鐵屈個橫柴出黎 , 焊埋佢

登錄/註冊後可看大圖

仲度埋個斜位比佢

登錄/註冊後可看大圖

放低

登錄/註冊後可看大圖

升起

登錄/註冊後可看大圖

我嫌佢短左 D , 不過按斜度 ..... 佢又岩喎~~

登錄/註冊後可看大圖

今晚粗粗地出街先~~
=========================================================
2009-10-31

上次車聚前我已搞掂跳板 , 今日講下進度

登錄/註冊後可看大圖

大致上 OK , 差未決定中間做幾多條橫柴 , 搵彈弓去做埋後面疊借力彈簧筒

登錄/註冊後可看大圖

爭尾燈 , 橫柴 , 車牌 , 彈弓筒 , 長車牌 , 電動升降系統將會裝係拖架底

登錄/註冊後可看大圖

6 mm 穿邊

登錄/註冊後可看大圖

面頭加左 D "牙仔" , 鏟泥機行上去無甘 "銑"

登錄/註冊後可看大圖

而跳板與地面接觸既角度亦無問題

登錄/註冊後可看大圖

似番個樣

登錄/註冊後可看大圖

琴晚影既~~

登錄/註冊後可看大圖

=========================================================

=========================================================

=========================================================
不斷添加中

作者: odaan 時間: 2009-9-16 18:03
留位貼圖 6

作者: 邦... 時間: 2009-9-16 19:08
努力
可唔可以教我整丫

作者: mhc~man 時間: 2009-9-16 19:09
2# odaan

唔通想放架坦克???

作者: odaan 時間: 2009-9-16 19:27

2# odaan
唔通想放架坦克???
mhc~man 發表於 2009-9-16 19:09

登錄/註冊後可看大圖

唔係 , 我之後會再整呢種

登錄/註冊後可看大圖

作者: odaan 時間: 2009-9-16 19:28

努力
可唔可以教我整丫
邦... 發表於 2009-9-16 19:08

登錄/註冊後可看大圖

呢個帖子就係成個過程

作者: sing2008 時間: 2009-9-16 20:02

呢個帖子就係成個過程
odaan 發表於 2009-9-16 07:28 PM

登錄/註冊後可看大圖

咁遲d咪唔得閒出黎玩囉~~

作者: superchucu 時間: 2009-9-16 20:09
其實主要係用咩機器鑄造?

作者: sing2008 時間: 2009-9-16 20:16
本帖最後由 sing2008 於 2009-9-16 20:17 編輯

好難整咁喎
努力呀~~

作者: 小灝 時間: 2009-9-16 20:44

期待師兄作品

作者: odaan 時間: 2009-9-17 00:10

咁遲d咪唔得閒出黎玩囉~~
sing2008 發表於 2009-9-16 20:02

登錄/註冊後可看大圖

我造條架要停三星期聚會
執埋手尾都差唔多 2009-11-22

再覆多枝吊機

再做鏟泥機 (可能會先造巴士底盤)

作者: odaan 時間: 2009-9-17 00:17

其實主要係用咩機器鑄造?
superchucu 發表於 2009-9-16 20:09

登錄/註冊後可看大圖

手動鑼床一部
拖架難度無乜，只係花時間係 Brake 調校

作者: superchucu 時間: 2009-9-17 00:22

手動鑼床一部
拖架難度無乜，只係花時間係 Brake 調校
odaan 發表於 2009-9-17 00:17

登錄/註冊後可看大圖

有冇相睇下?

作者: odaan 時間: 2009-9-17 00:32

有冇相睇下?
superchucu 發表於 2009-9-17 00:22

登錄/註冊後可看大圖

上網找，多到你唔睇

作者: superchucu 時間: 2009-9-17 00:42

上網找，多到你唔睇
odaan 發表於 2009-9-17 00:32

登錄/註冊後可看大圖

我想知你果部幾大部

作者: romeo 時間: 2009-9-17 00:52

odaan 大師你係唔係真係會整鏟泥機

如果係就好啦好想快d見到完成品

作者: odaan 時間: 2009-9-17 00:52

我想知你果部幾大部
superchucu 發表於 2009-9-17 00:42

登錄/註冊後可看大圖

60 x 40cm

作者: mansiu 時間: 2009-9-17 01:24
真係好期待你的完成品

作者: dazesin 時間: 2009-9-17 09:17
手動鑼床幾錢部=- =-

作者: Q-pet 時間: 2009-9-17 10:18
奧單好明顯係神呀--
我尋日都再整緊架消防車d燈.而嫁差車頂閃燈...
MP3 D B呠車聲...
再放套新燈行得....

作者: odaan 時間: 2009-9-17 10:24
本帖最後由 odaan 於 2009-9-17 10:27 編輯

奧單好明顯係神呀--
我尋日都再整緊架消防車d燈.而嫁差車頂閃燈...
MP3 D B呠車聲...
再放套新燈行得....
Q-pet 發表於 2009-9-17 10:18

登錄/註冊後可看大圖

我唔係神 (我生日你都無假放)

我都整左工程燈 , 不過唔係閃燈 , 係行反光轉碟

作者: Noir.KAZE 時間: 2009-9-17 10:29

我唔係神 (我生日你都無假放)

我都整左工程燈 , 不過唔係閃燈 , 係行反光轉碟
odaan 發表於 2009-9-17 10:24

登錄/註冊後可看大圖

反光轉碟會唔會好難整?個size咁細

作者: odaan 時間: 2009-9-17 10:34

反光轉碟會唔會好難整?個size咁細
Noir.KAZE 發表於 2009-9-17 10:29

登錄/註冊後可看大圖

即將開 post 講 , 等我整理好 D 相先~~

作者: odaan 時間: 2009-9-17 12:07

咁遲d咪唔得閒出黎玩囉~~
sing2008 發表於 2009-9-16 20:02

登錄/註冊後可看大圖

今晚我特登停工一天黎捧你場喎~~

作者: MRX-2 時間: 2009-9-17 15:40

今晚我特登停工一天黎捧你場喎~~
odaan 發表於 2009-9-17 12:07

登錄/註冊後可看大圖

你今晚係咪食香矛豬扒飯？

又話停賽又可以專登停工一日既？Q-sir叫你做神係無錯既！矛神

作者: harry45 時間: 2009-9-18 02:16
好期待師兄架車

作者: wilson_hk 時間: 2009-9-18 06:55
嘩！終於開工

條原工廠膠軨，會唔會唔夠力？

作者: odaan 時間: 2009-9-18 09:41

嘩！終於開工
條原工廠膠軨，會唔會唔夠力？
wilson_hk 發表於 2009-9-18 06:55

登錄/註冊後可看大圖

測試中 , 應該夠力
當然 , 負重目標只要達標就可以 , 出車負重唔會過 10kgs

作者: odaan 時間: 2009-9-22 12:01
2009-09-22 底擔韆鞦架

琴晚終於解決左問題 , 成套韆鞦架完成

登錄/註冊後可看大圖

正常狀態

登錄/註冊後可看大圖

呢個係前面

登錄/註冊後可看大圖

一邊唔裝呔係因為要試行程

登錄/註冊後可看大圖

單邊下行程 20mm

登錄/註冊後可看大圖

單邊上行程都係 20mm

登錄/註冊後可看大圖

整體上我要求既都做得晒

登錄/註冊後可看大圖

左右韆鞦行程落差係 20mm , 而前後韆鞦行程落差 , 我希望能夠做到 30mm

登錄/註冊後可看大圖

兩組連桿距離 72.4mm

登錄/註冊後可看大圖

接住落黎就係做拖架尾陣架喇~~
我要用銅料做 , 因為可以用焊接方法 , 形狀可以有更大自由度

作者: odaan 時間: 2009-9-25 22:18
2009-09-25
尾支架
首先用一分(3mm) 銅片 , 做一對陣骨 (上)
用銅料做韆鞦位(下)

登錄/註冊後可看大圖

韆秋位

登錄/註冊後可看大圖

將陣骨同韆鞦位焊埋

登錄/註冊後可看大圖

上面會再焊多塊 , 甘就會有 "工字鐵" 既外觀

登錄/註冊後可看大圖

對一對位先

登錄/註冊後可看大圖

正常水平狀態

登錄/註冊後可看大圖

好喇 , 岩位 , 甘佢兩邊既距離係 72.4mm
韆鞦位厚 8mm , 中間碌銅枝就要長 56.4mm
上好一邊螺絲 , 碼實 , 再係出面加焊

登錄/註冊後可看大圖

銅枝要做埋 "止口" 藏係韆鰍入面

登錄/註冊後可看大圖

碰好

登錄/註冊後可看大圖

將另一邊都上埋焊

登錄/註冊後可看大圖

甘尾支架底盤就叫做 OK 架喇

登錄/註冊後可看大圖

一件過 , 有更大承托力

登錄/註冊後可看大圖

中間 6mm , 入面銅枝有 6mm 止口 , 再加 M5 螺絲牙 , 牙深 40mm , 一定夠力

登錄/註冊後可看大圖

試裝 , 位置 OK

登錄/註冊後可看大圖

平行位置

登錄/註冊後可看大圖

試韆鞦 , 可以跌盡 20mm

登錄/註冊後可看大圖

韆鞦運作而支架無扭曲問題

登錄/註冊後可看大圖

另一邊

登錄/註冊後可看大圖

後面

登錄/註冊後可看大圖

前面

登錄/註冊後可看大圖

前後韆鞦行程 26mm ....... 收貨啦~~

登錄/註冊後可看大圖

尾枝架用銅做 , 方便做型 , 坐位同鵝頭用鋁做 , 拖架不致於淨重過多
而家成套支架連擔 , 1.1kg

作者: odaan 時間: 2009-9-29 23:19
2009-09-29

尾架大致上完成

登錄/註冊後可看大圖

左為拖架尾 , 右為坐位接駁

登錄/註冊後可看大圖

前面將會同坐位接合 , 所以焊位較車尾多

登錄/註冊後可看大圖

車尾兩邊會裝跳板 , 中間裝車牌 , 所以一塊過 , 各位渣車行路帶眼 , 唔好撞埋黎呀 ,

登錄/註冊後可看大圖

車底

登錄/註冊後可看大圖

前面內側

登錄/註冊後可看大圖

後面內側

登錄/註冊後可看大圖

測試擔單邊懸掛行程

登錄/註冊後可看大圖

24 mm 輕鬆跨過

登錄/註冊後可看大圖

韆鞦非常靈敏

登錄/註冊後可看大圖

測試全擔懸掛行程

登錄/註冊後可看大圖

33 mm 無問題

登錄/註冊後可看大圖

懸掛 , Pass !!!

登錄/註冊後可看大圖

中間黑色果個位 , 仲有野加落去

登錄/註冊後可看大圖

暫時重量 1.4 kgs

好勒 , 星期四就開始做坐位喇~~
希望可以趕得切做埋鵝頭~~

作者: man01 時間: 2009-9-30 00:03
角度會唔會大濟呀

會(high)頂啵

作者: 有勇冇謀 時間: 2009-9-30 00:08
39# man01

個轆對上係冇 o野架...

作者: odaan 時間: 2009-9-30 10:25

角度會唔會大濟呀
會(high)頂啵
man01 發表於 2009-9-30 00:03

登錄/註冊後可看大圖

無頂 .....

登錄/註冊後可看大圖

39# man01
個轆對上係冇 o野架...
有勇冇謀發表於 2009-9-30 00:08

登錄/註冊後可看大圖

感動中 ....

作者: tommy1218 時間: 2009-9-30 10:27
Good job

作者: shan 時間: 2009-9-30 12:04
師兄的手工 , 可以用巧奪天工來形容 ! 另外 , 師兄 , 可唔可以講下焊接銅料的方法呀 ? 謝謝 !

作者: odaan 時間: 2009-9-30 12:14

師兄的手工 , 可以用巧奪天工來形容 ! 另外 , 師兄 , 可唔可以講下焊接銅料的方法呀 ? 謝謝 !
shan 發表於 2009-9-30 12:04

登錄/註冊後可看大圖

巧奪天工就唔敢當 , 只係我花心機

銅焊方面 , 因普通辣雞溫度不足 , 所以要用火槍燒熱左舊銅先焊錫
每邊先用辣雞加火槍上錫 , 上好錫之後再碰好平面將兩邊上左既錫焊埋
呢個工序講求溫度控制 , 要加熱令銅上錫 , 但係又唔可以令錫線過份加熱
仲有控制熱錫流動方向

作者: MRX-2 時間: 2009-9-30 12:24

角度會唔會大濟呀
會(high)頂啵
man01 發表於 2009-9-30 00:03

登錄/註冊後可看大圖

無頂 .....

登錄/註冊後可看大圖

感動中 ....
odaan 發表於 2009-9-30 10:25

登錄/註冊後可看大圖

登錄/註冊後可看大圖

小角色以前都層經拖過呢類拖架。

作者: odaan 時間: 2009-9-30 12:47

登錄/註冊後可看大圖

小角色以前都層經拖過呢類拖架。
MRX-2 發表於 2009-9-30 12:24

登錄/註冊後可看大圖

奇 ~~ 點解拖架 9 尺坐位 , 會同拖頭尾擔平排既 ??

作者: MRX-2 時間: 2009-9-30 15:41

奇 ~~ 點解拖架 9 尺坐位 , 會同拖頭尾擔平排既 ??
odaan 發表於 2009-9-30 12:47

登錄/註冊後可看大圖

可能做高左.....

作者: odaan 時間: 2009-9-30 15:43

可能做高左.....
MRX-2 發表於 2009-9-30 15:41

登錄/註冊後可看大圖

我講緊闊度喎~~

作者: shan 時間: 2009-9-30 15:51
44# odaan

多謝師兄指點 !

作者: MRX-2 時間: 2009-9-30 16:26

我講緊闊度喎~~
odaan 發表於 2009-9-30 15:43

登錄/註冊後可看大圖

可能我誤會左......

作者: smallpig668 時間: 2009-9-30 17:03
41# odaan

呢條好似係日本東急WO！你係唔係強哥呀？

作者: smallpig668 時間: 2009-9-30 17:08
師兄你條兩波架現在冇乜人用，依家個個都用三氣袋。

作者: odaan 時間: 2009-9-30 17:25
本帖最後由 odaan 於 2009-9-30 17:27 編輯

41# odaan
呢條好似係日本東急WO！你係唔係強哥呀？
smallpig668 發表於 2009-9-30 17:03

登錄/註冊後可看大圖

我個名無強字
我係河記個大仔
http://www.rc-daily.com/forum/viewthread.php?tid=4755

師兄你條兩波架現在冇乜人用，依家個個都用三氣袋。
smallpig668 發表於 2009-9-30 17:08

登錄/註冊後可看大圖

無乜人用唔代表無用

因為呢條係識得甩鵝頭 , 前後都上得機既低床架~~

登錄/註冊後可看大圖

作者: smallpig668 時間: 2009-9-30 17:34

我個名無強字
我係河記個大仔
http://www.rc-daily.com/forum/viewthread.php?tid=4755

無乜人用唔代表無用

因為呢條係識得甩鵝頭 , 前後都上得機既低床架~~
http://i107.photobucket.com/albums ...
odaan 發表於 2009-9-30 17:25

登錄/註冊後可看大圖

有幾長板面？

作者: odaan 時間: 2009-9-30 17:35

有幾長板面？
smallpig668 發表於 2009-9-30 17:34

登錄/註冊後可看大圖

21 尺坐位

作者: limpian 時間: 2009-10-1 01:30
好似睇緊點樣造一架真車出黎咁！

作者: odaan 時間: 2009-10-1 22:27
2009-10-01

好喇 , 輪到做 "坐位" 喇
首先係塊鋁板上面劃好尺寸
鑽窿再鋸開佢 , 剩料可以用番

登錄/註冊後可看大圖

我淨係要甘多遮 , 其他料 , 我留黎做其他零件

登錄/註冊後可看大圖

中間要度得好準

登錄/註冊後可看大圖

因為要插方通

登錄/註冊後可看大圖

要 Fit 位 , 因為呢條就係搬機架既主力陣 , 如果有虛位 , 承載重物就會彎左落去 , 好肉酸架嘛
所以一定要無虛位 , 插入去要少少暴力

登錄/註冊後可看大圖

之後會做螺絲位 , 將兩舊野上埋佢

登錄/註冊後可看大圖

話明係伸縮架 , 中間條陣係方通 , 就梗係留黎做軌道啦

登錄/註冊後可看大圖

焊口對齊 , 方便地台鋪板之後再加焊

登錄/註冊後可看大圖

有無覺得有咩唔同左呢~~

登錄/註冊後可看大圖

就係轆與轆中間多左舊野
呢舊係上鏟泥機時比部機行既支架

登錄/註冊後可看大圖

由於呢條野都會受力 , 所以我唔求其 , 四邊焊

登錄/註冊後可看大圖

車底照

登錄/註冊後可看大圖

車面照 , 頭中尾齊口

登錄/註冊後可看大圖

懸掛運作無頂到 , OK , 收貨

登錄/註冊後可看大圖

作者: 有勇冇謀 時間: 2009-10-1 22:52
我真係唔想再睇落去, 自己手工點差都想整條低床架....

作者: odaan 時間: 2009-10-1 23:23

我真係唔想再睇落去, 自己手工點差都想整條低床架....
有勇冇謀發表於 2009-10-1 22:52

登錄/註冊後可看大圖

老實講 , 如果整條三擔細轆架 , 根本唔會有甘複雜
但我對普通三擔細轆架無乜興趣

將來如果做更多大件野 , 呢條搬機架應付唔黎 , 我寧願做擘闊架
我比較喜歡做 D 會郁既部件
伸長呀 , 擘闊呀 , 升高呀 , 甩鵝頭呀 ...... 呢 D 就岩我玩

作者: kinshin0606 時間: 2009-10-2 00:11
=.=師兄整到同真車無分別

作者: 迷你谷爆 時間: 2009-10-2 00:24
咁既手工+毅力~
只能寫個服是比樓主師兄~

作者: dazesin 時間: 2009-10-2 10:37
都好難可以有佢既設備整T.T想郁人都幾難

作者: 有勇冇謀 時間: 2009-10-2 10:54
大有大造, 細有細造, 有心造就得啦....

作者: odaan 時間: 2009-10-2 11:09

都好難可以有佢既設備整T.T想郁人都幾難
dazesin 發表於 2009-10-2 10:37

登錄/註冊後可看大圖

機器只係工具

最緊要有心學 , 有心做
我有目標負重 , 當然要用厚料 , 但如果只係搬下膠箱工具 , 膠片鋁角拉釘一樣做得到

作者: 楓仔 時間: 2009-10-2 14:22
So Good!!!! =^__^=

作者: Q-pet 時間: 2009-10-2 14:46
到時我點都要拖下個架先

作者: MRX-2 時間: 2009-10-2 14:51

到時我點都要拖下個架先
Q-pet 發表於 2009-10-2 14:46

登錄/註冊後可看大圖

你洗唔洗問左樓主拖呢？

作者: odaan 時間: 2009-10-2 14:58

到時我點都要拖下個架先
Q-pet 發表於 2009-10-2 14:46

登錄/註冊後可看大圖

我部車放上拖架 , 坐下順風車先~~

作者: odaan 時間: 2009-10-2 15:00

你洗唔洗問左樓主拖呢？
MRX-2 發表於 2009-10-2 14:51

登錄/註冊後可看大圖

騎騎~~無問題既 , 佢換左新既 MC8 嘛~~

作者: MRX-2 時間: 2009-10-2 15:00

我部車放上拖架 , 坐下順風車先~~
odaan 發表於 2009-10-2 14:58

登錄/註冊後可看大圖

小心佢衝左落山一鑊熟喎

作者: odaan 時間: 2009-10-2 15:02

小心佢衝左落山一鑊熟喎
MRX-2 發表於 2009-10-2 15:00

登錄/註冊後可看大圖

我對自己部車同拖架既強度充滿信心~~

作者: Q-pet 時間: 2009-10-2 15:10

我對自己部車同拖架既強度充滿信心~~
odaan 發表於 2009-10-2 15:02

登錄/註冊後可看大圖

佢係指驚我架車甩野..都時一鍋熟

作者: odaan 時間: 2009-10-2 16:08

佢係指驚我架車甩野..都時一鍋熟
Q-pet 發表於 2009-10-2 15:10

登錄/註冊後可看大圖

無呀~~你認為以我部車既強度 ..... 會熟咩 ??

作者: Q-pet 時間: 2009-10-2 16:18

無呀~~你認為以我部車既強度 ..... 會熟咩 ??
odaan 發表於 2009-10-2 16:08

登錄/註冊後可看大圖

咁唔熟囉.....咁架車爛囉==
係呀..你未答我..放大器有無點分嫁....

作者: odaan 時間: 2009-10-2 16:30

咁唔熟囉.....咁架車爛囉==
係呀..你未答我..放大器有無點分嫁....
Q-pet 發表於 2009-10-2 16:18

登錄/註冊後可看大圖

你好急用咩 ???

作者: MRX-2 時間: 2009-10-2 21:11

你好急用咩 ???
odaan 發表於 2009-10-2 16:30

登錄/註冊後可看大圖

下一堂上課既教材黎架！醒少少啦

作者: odaan 時間: 2009-10-2 22:26

下一堂上課既教材黎架！醒少少啦
MRX-2 發表於 2009-10-2 21:11

登錄/註冊後可看大圖

甘大鑊 ???????!!!!!!!! 嘩~~ ..........
甘我去搵喇~~

之但係 , Q-sir 見面 ...... 十年都唔逢一潤喎 .......

作者: Q-pet 時間: 2009-10-2 22:39

你好急用咩 ???
odaan 發表於 2009-10-2 16:30

登錄/註冊後可看大圖

想快d整ja=-=
咁你搵到再叫我啦thx

作者: Q-pet 時間: 2009-10-2 22:39

甘大鑊 ???????!!!!!!!! 嘩~~ ..........
甘我去搵喇~~

之但係 , Q-sir 見面 ...... 十年都唔逢一潤喎 .......
odaan 發表於 2009-10-2 22:26

登錄/註冊後可看大圖

你想我見你..我親身搵你^^

作者: odaan 時間: 2009-10-2 22:46

想快d整ja=-=
咁你搵到再叫我啦thx
Q-pet 發表於 2009-10-2 22:39

登錄/註冊後可看大圖

一隻定兩隻喇叭 ??

作者: odaan 時間: 2009-10-2 22:49

你想我見你..我親身搵你^^
Q-pet 發表於 2009-10-2 22:39

登錄/註冊後可看大圖

要勞煩十九皇爺親臨 , 微臣有失遠迎

作者: odaan 時間: 2009-10-2 22:51
2009-10-02

首先將坐位同尾擔組合

登錄/註冊後可看大圖

為左應付負載 , 呢個位尤其要做得結實

登錄/註冊後可看大圖

總共 8 粒 M3x14 螺絲 , 螺牙深 , 躂牙機會少

登錄/註冊後可看大圖

做乜有個方窿 ????
呢個 , 就係將來裝貨櫃既 "作頭" 位

登錄/註冊後可看大圖

呢邊連面板都做埋窿

登錄/註冊後可看大圖

兩條鋁通係主力陣 , 伸縮靠晒佢 , 之但係 , 鏟泥機係壓側邊 , 所以側邊一 D 都唔可以求其

登錄/註冊後可看大圖

街鋪無 "工字銅" , 甘就用銅片焊
拖架側邊仲有好多 "塞古" 位要做 , 都係銅好 , 任我焊

登錄/註冊後可看大圖

企企理理 , 下次做埋另一邊~~

登錄/註冊後可看大圖

架底離地高度 .... 睇唔真

登錄/註冊後可看大圖

哦哦~~ 35mm

登錄/註冊後可看大圖

作者: Q-pet 時間: 2009-10-2 23:10

一隻定兩隻喇叭 ??
odaan 發表於 2009-10-2 22:46

登錄/註冊後可看大圖

我接落去新燈個啦喇叭度..一隻ja...

作者: odaan 時間: 2009-10-5 13:55
2009-10-04

用電線做材料 , 焊兩條橫柴係上面 , 唔好焊甘平滑 , 焊粗糙 D 更好睇
有乜用 ?? 係等部鏟泥機行上黎既時候 , 比履帶抓實既

之後試埋色 , 日本漆 108 號 , 中黃 , 呢隻色都近喇
不過噴完刮兩刮甩油 , 諗緊之後去唔去焗油

登錄/註冊後可看大圖

左右兩旁都做好喇~~

登錄/註冊後可看大圖

前面爭 D 窿未鑽遮
中間方形位就係伸縮軌道喇~~
面頭留位 , 我要搵 D 靚卡板拆木 , 裝係架面

登錄/註冊後可看大圖

側邊焊好之後 , 加多粒螺絲 , 加強剛性

登錄/註冊後可看大圖

側邊有個凹位 , 可以比我焊 D 扣位 , 用黎綁帶拉實 D 貨

登錄/註冊後可看大圖

作者: odaan 時間: 2009-10-7 18:58
2009-10-05

今日好慢 , 只係做左兩條趟軌

登錄/註冊後可看大圖

伸長

登錄/註冊後可看大圖

中間留少少比佢做力 , 40mm 乜都夠喇

登錄/註冊後可看大圖

最長伸縮差 160mm

登錄/註冊後可看大圖

縮唔晒 , 聽日再續

登錄/註冊後可看大圖

作者: odaan 時間: 2009-10-7 18:59
2009-10-07

呢兩日就係焊埋個陣頂比佢

登錄/註冊後可看大圖

呢個焊法幾靚仔

登錄/註冊後可看大圖

噴下油 , 真既一樣

登錄/註冊後可看大圖

鏟泥機履帶係鐵既 , 當然斜位就唔可以 "滑嘟嘟" 啦 , 要加條橫柴比佢抓實爬升

登錄/註冊後可看大圖

中陣仲有兩塊面板 , 焊埋就可以噴油 , 以後仲有野加 , 不過 ..... 出街玩下先啦~~

登錄/註冊後可看大圖

做好晒 "作頭" 坑 , 琴晚漏夜出去度下真車 , 劃左圖 , 縮番個比例 , 諗緊用咩方法裝嵌

登錄/註冊後可看大圖

作者: 老古 時間: 2009-10-7 22:16
是閣下自製的嗎，看似相當不俗。

作者: odaan 時間: 2009-10-7 22:22

是閣下自製的嗎，看似相當不俗。
老古發表於 2009-10-7 22:16

登錄/註冊後可看大圖

全條拖架以一人之力而成

作者: 老古 時間: 2009-10-7 22:26
閣下之作品真的是獨一無二，真令人讚歎。

作者: odaan 時間: 2009-10-8 00:00

閣下之作品真的是獨一無二，真令人讚歎。
老古發表於 2009-10-7 22:26

登錄/註冊後可看大圖

可惜 “武無第二”
只能夠講句多謝觀看

作者: 鬆弛熊 時間: 2009-10-8 00:41
單單除左改槍~整車~連rc 都咁勁啊

作者: odaan 時間: 2009-10-8 09:40

單單除左改槍~整車~連rc 都咁勁啊
鬆弛熊發表於 2009-10-8 00:41

登錄/註冊後可看大圖

正如你落場打 Game 都肯花心機鑽研戰術

我都係晌砌模型之中花 D 心機 , 將學左既野用番

作者: odaan 時間: 2009-10-9 23:35
2009-10-09

拆轆 , 噴油

登錄/註冊後可看大圖

平面做好晒 , 度緊位鋪木板

登錄/註冊後可看大圖

唔夠時間 , 另一邊呢幾日整

登錄/註冊後可看大圖

木板要做兩個架支撐

登錄/註冊後可看大圖

執 D 爛卡板 , 要左一塊木 , 省靚佢

登錄/註冊後可看大圖

放入架面 , 準備用螺絲固定

登錄/註冊後可看大圖

架底照

登錄/註冊後可看大圖

作者: lmk830 時間: 2009-10-10 23:34
講真我覺得三擔細轆架好睇D,如果我搵到細轆我自己都想試整起馬應該易過你個個
但C兄你都做得好鬼靚如果可以幫人整我都想你幫我整架呀

作者: MRX-2 時間: 2009-10-11 00:29

講真我覺得三擔細轆架好睇D,如果我搵到細轆我自己都想試整起馬應該易過你個個
但C兄你都做得好鬼靚如果可以幫人整我都想你幫我整架呀
lmk830 發表於 2009-10-10 23:34

登錄/註冊後可看大圖

佢好鐘意幫人整野架，你想佢幫你無問題，但.....你要預備定一樣野---波羅油。

作者: odaan 時間: 2009-10-11 00:37

佢好鐘意幫人整野架，你想佢幫你無問題，但.....你要預備定一樣野---波羅油。
MRX-2 發表於 2009-10-11 00:29

登錄/註冊後可看大圖

你未訓咩 ??
我今晚通宵整架 , 起碼要開波做鵝頭

作者: odaan 時間: 2009-10-11 00:47

講真我覺得三擔細轆架好睇D,如果我搵到細轆我自己都想試整起馬應該易過你個個
但C兄你都做得好鬼靚如果可以幫人整我都想你幫我整架呀
lmk830 發表於 2009-10-10 23:34

登錄/註冊後可看大圖

我反而覺得佢太高
[attach]308970[/attach]

有細轆 , 就唔洗甘頭痕

作者: XiaoMa 時間: 2009-10-11 01:00
實在太強啦..........

作者: mansiu 時間: 2009-10-11 02:18
依家好似追小說咁追

.....强

作者: odaan 時間: 2009-10-11 02:52
2009-10-10

終於都搞掂左基本既結構 , 可以裝轆喇

登錄/註冊後可看大圖

板舖好 , 油噴好

登錄/註冊後可看大圖

終於輪到前面鵝頭喇~~

登錄/註冊後可看大圖

作者: odaan 時間: 2009-10-11 07:40
2009-10-11 一晚的努力

一晚趕起左鵝頭既支架

登錄/註冊後可看大圖

用螺絲批穿住先

登錄/註冊後可看大圖

M6 x 14 兩粒 , 加埋上下都會焊一塊骨比佢做力

登錄/註冊後可看大圖

螺絲岩岩收哂係舊鋁入面

登錄/註冊後可看大圖

鵝頭位做圓形

登錄/註冊後可看大圖

正常狀態 , 放把尺係度

登錄/註冊後可看大圖

340mm 坐位長度

登錄/註冊後可看大圖

伸長狀態

登錄/註冊後可看大圖

伸到最長 , 坐位長度係 510mm

登錄/註冊後可看大圖

作者: tommy1218 時間: 2009-10-11 17:18

我反而覺得佢太高
308970

有細轆 , 就唔洗甘頭痕
odaan 發表於 2009-10-11 00:47

登錄/註冊後可看大圖

呢種架易整好多,用番原裝轆就0K!
