MAN 6x2 實驗底盤

[複製鏈接]
VictoryII 發表於 2011-5-1 13:58:53 | 顯示全部樓層 |閱讀模式

遊客登錄

您需要 登錄 才可以下載或查看,沒有帳號?新玩家註冊

x
其實部車買左好耐了.一邊造一邊改.而家總算有個形了,雖然距離完成仲係好遠...

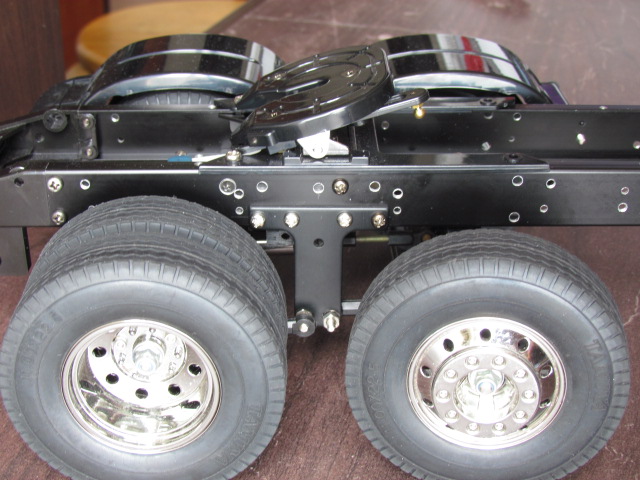

彈弓片支點較接近尾擔,尾擔負重會較多,而行程則較中擔少

彈弓片支點較接近尾擔,尾擔負重會較多,而行程則較中擔少

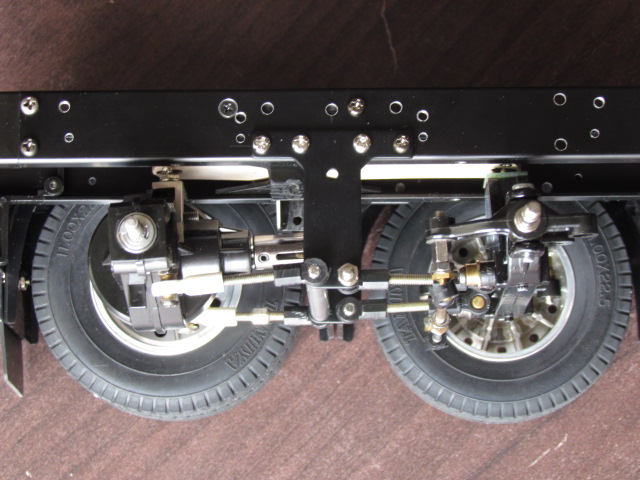

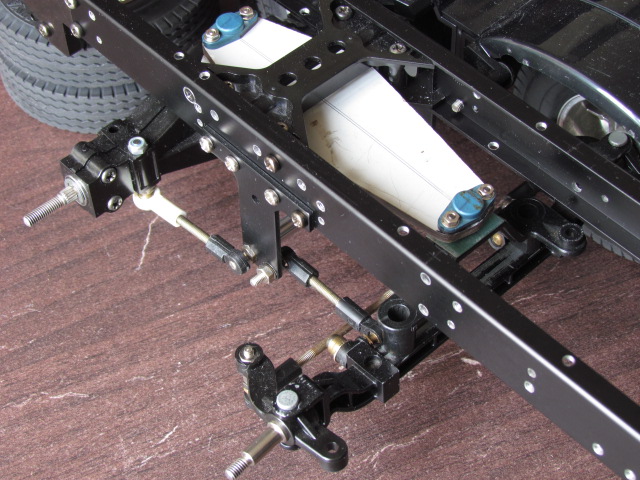

每條擔的頂部用ball joint及"搖搖板"控制兩條擔的行程及分擔負重

每條擔的頂部用ball joint及"搖搖板"控制兩條擔的行程及分擔負重

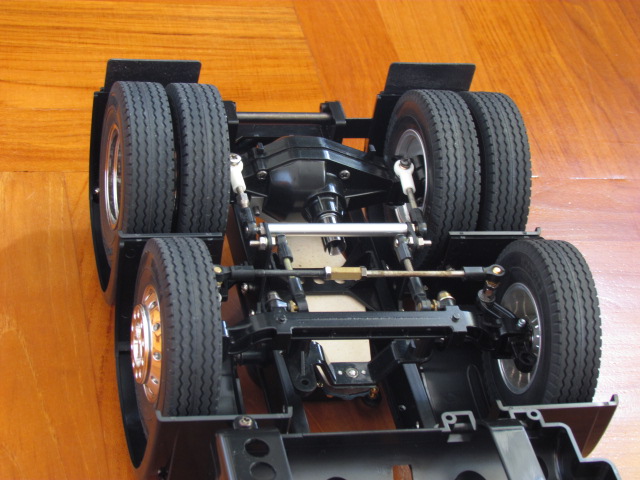

每條擔底部用兩條連杆固定

每條擔底部用兩條連杆固定

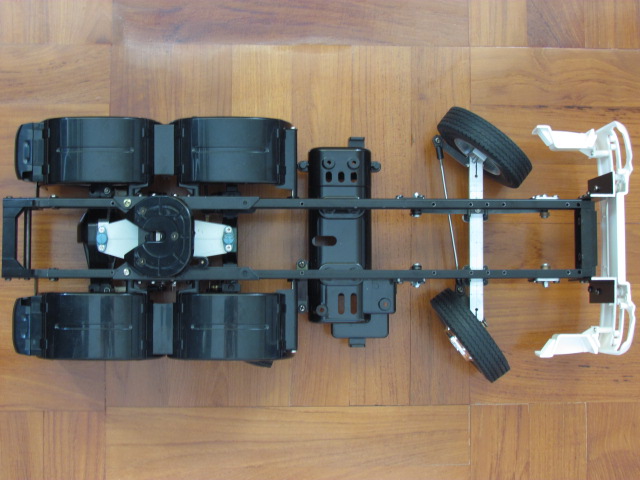

頭轆可達57度

頭轆可達57度

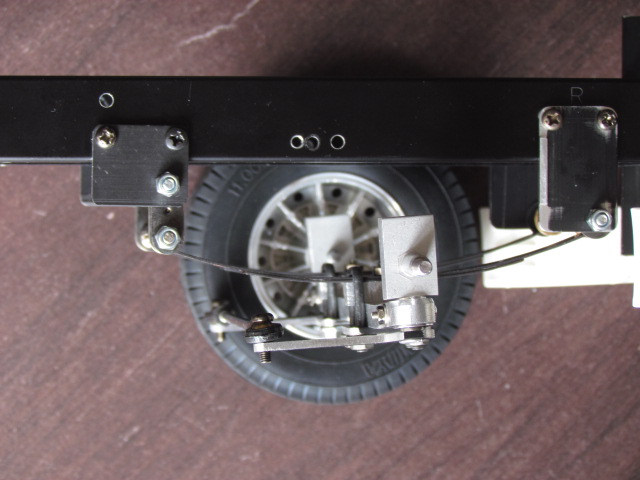

彈弓片放在陣底,車胎唔會HI到,不過個波箱就要再諗諗....

彈弓片放在陣底,車胎唔會HI到,不過個波箱就要再諗諗....

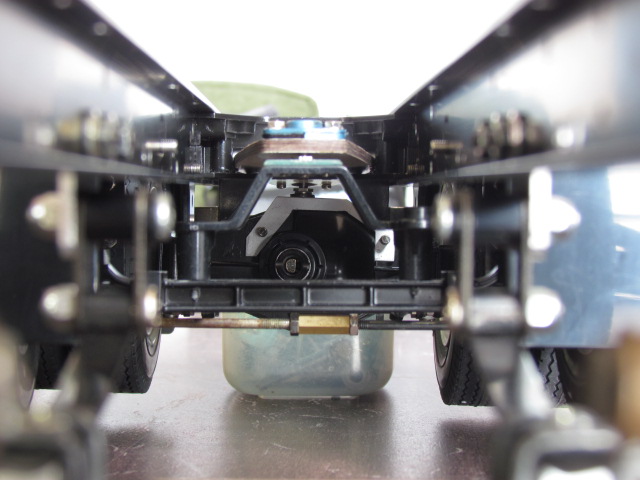

用屋仔天橋做中擔頂碼

用屋仔天橋做中擔頂碼

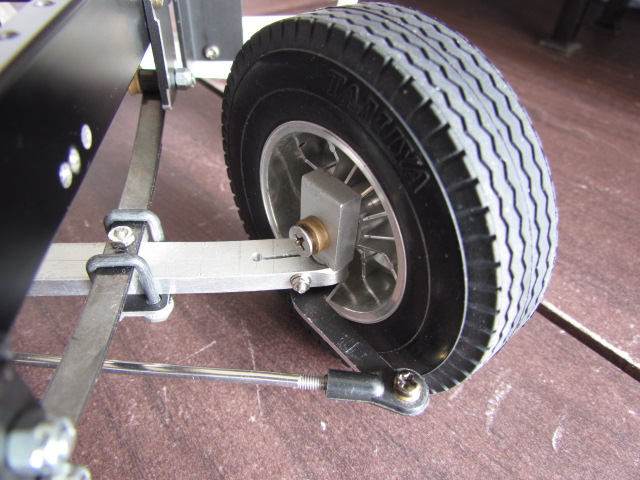

LH lock.JPG

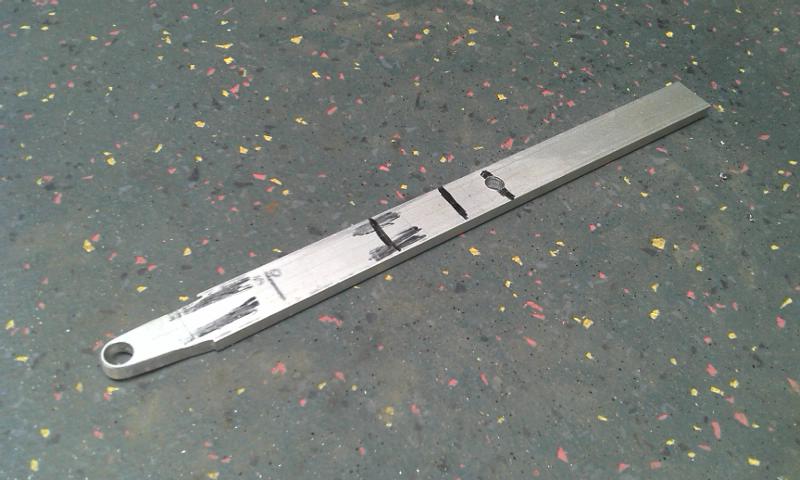

頭擔由呢條"鋁"開始

頭擔由呢條"鋁"開始

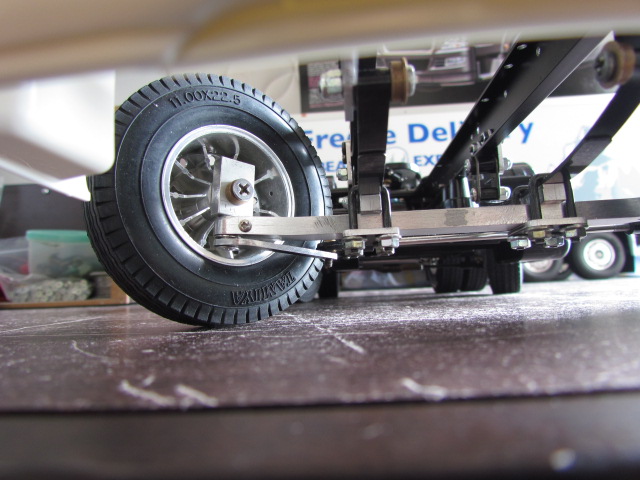

RH lock.JPG

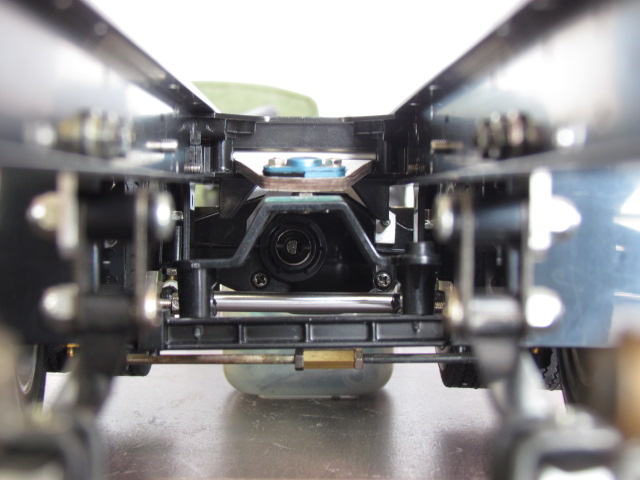

尾擔上下移動也不會碰到直濕

尾擔上下移動也不會碰到直濕

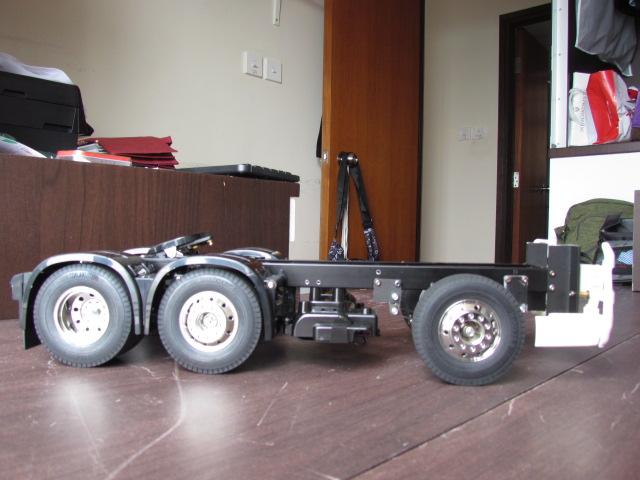

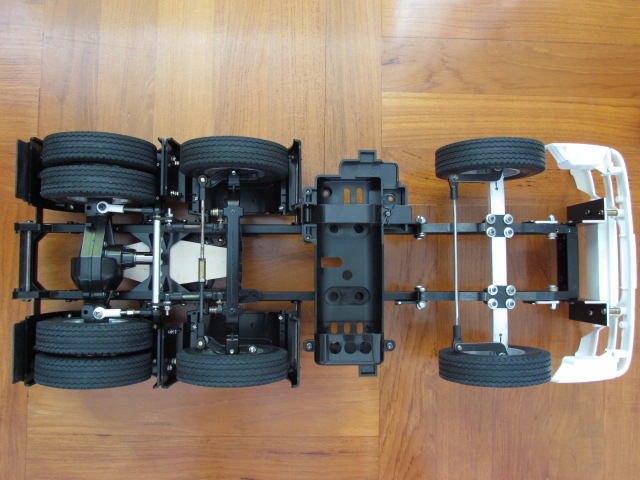

頭擔後移35mm, WB由235改為200mm(2600mm)

頭擔後移35mm, WB由235改為200mm(2600mm)
BMW2011 發表於 2011-5-1 14:08:04 | 顯示全部樓層
回復 VictoryII 的帖子

good.........
TigerI2010 發表於 2011-5-1 14:23:21 | 顯示全部樓層
C hing, 頭担需然開鋁片,但祗用一個支撑位管着,危險D
 樓主| VictoryII 發表於 2011-5-1 14:55:45 | 顯示全部樓層
本帖最後由 VictoryII 於 2011-5-1 14:58 編輯

回復 TigerI2010 的帖子

頭擔個大姑"Lone"有兩粒8x4啤呤(底嗰粒有邊),開坑再用M2螺絲夾緊.底部用一粒M4平頭螺絲上緊軑肶,啤呤及hub頭座.暫時應該幾實淨.不過呢個係"實驗".真係落街行就唔知了.....
小角色 發表於 2011-5-4 19:33:03 | 顯示全部樓層
冇蝦鬚既...會唔會用你之前玩過既自動波波箱先??
 樓主| VictoryII 發表於 2011-5-4 23:48:20 | 顯示全部樓層
回復 小角色 的帖子

蝦鬚同避震機會待有時間才加裝.致於之前想做既自動波箱....已經是一個"不成功"的實驗了.
kylesuen 發表於 2011-5-30 00:02:53 | 顯示全部樓層
好好轉向
