標題: ====== ASSOCIATED B4 2wd buggy 開工啦![[2# 有新圖]] ====== [打印本頁]

作者: lung1 時間: 2011-8-10 17:16
標題: ====== ASSOCIATED B4 2wd buggy 開工啦![[2# 有新圖]] ======
本帖最後由 lung1 於 2011-8-19 08:34 編輯

先講下所需工具除左manual 所講既美制批外, 1.5mm, 2mm批 & 十字匙(用黎收波頭用) 都會用到~
此車膠件收螺絲收到岩岩好就夠, 太大力收會扭"達",
而波箱唔係金屬, 收螺絲好易斜埋一邊, 所以記得收時要直~
同埋膠件比較多水口位&毛邊, 要用沙紙&介刀執,

由於第一次砌buggy, 所以可能有些地方砌錯,
請各位指點一下啦~~

A. FRONT:
1. servo saver ( 藍色個舊野要扭入去dup 牙先, dup 完牙拆返出黎先落埋彈弓, 襟樣就會扭得緊啦)

登錄/註冊後可看大圖

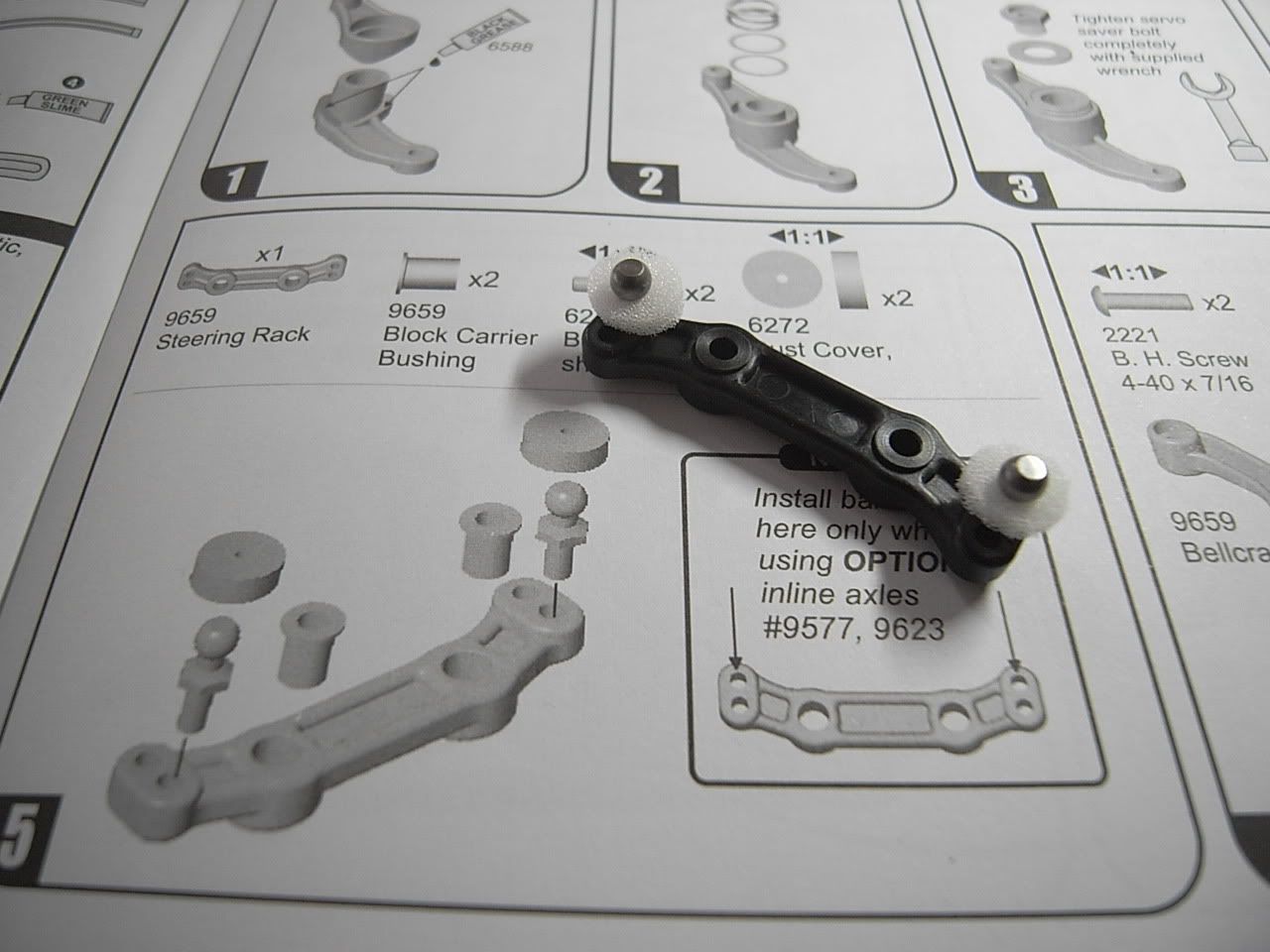

2. 轉向橋(注意有分底面及上下方向)

登錄/註冊後可看大圖

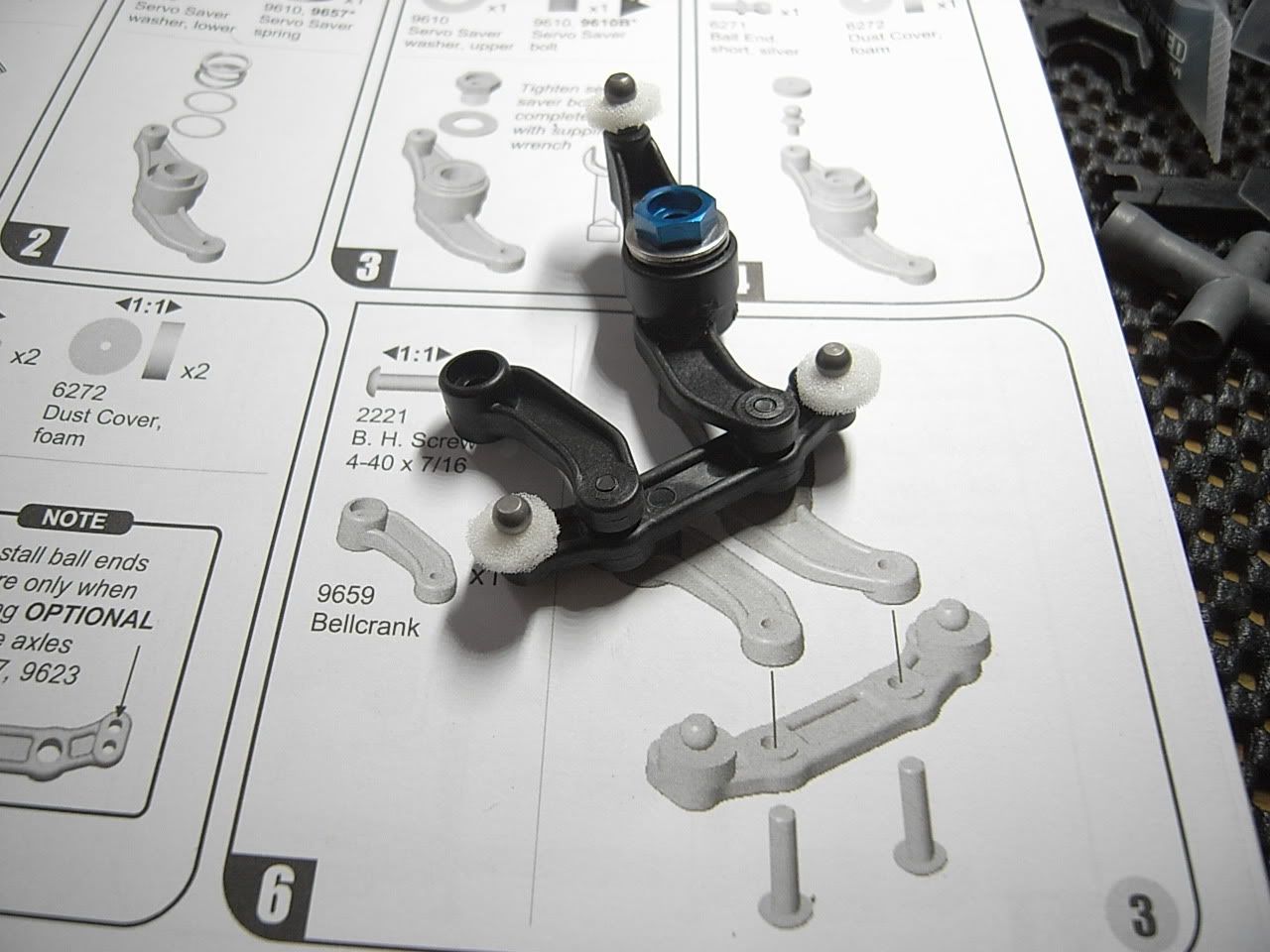

3. 組裝後...

登錄/註冊後可看大圖

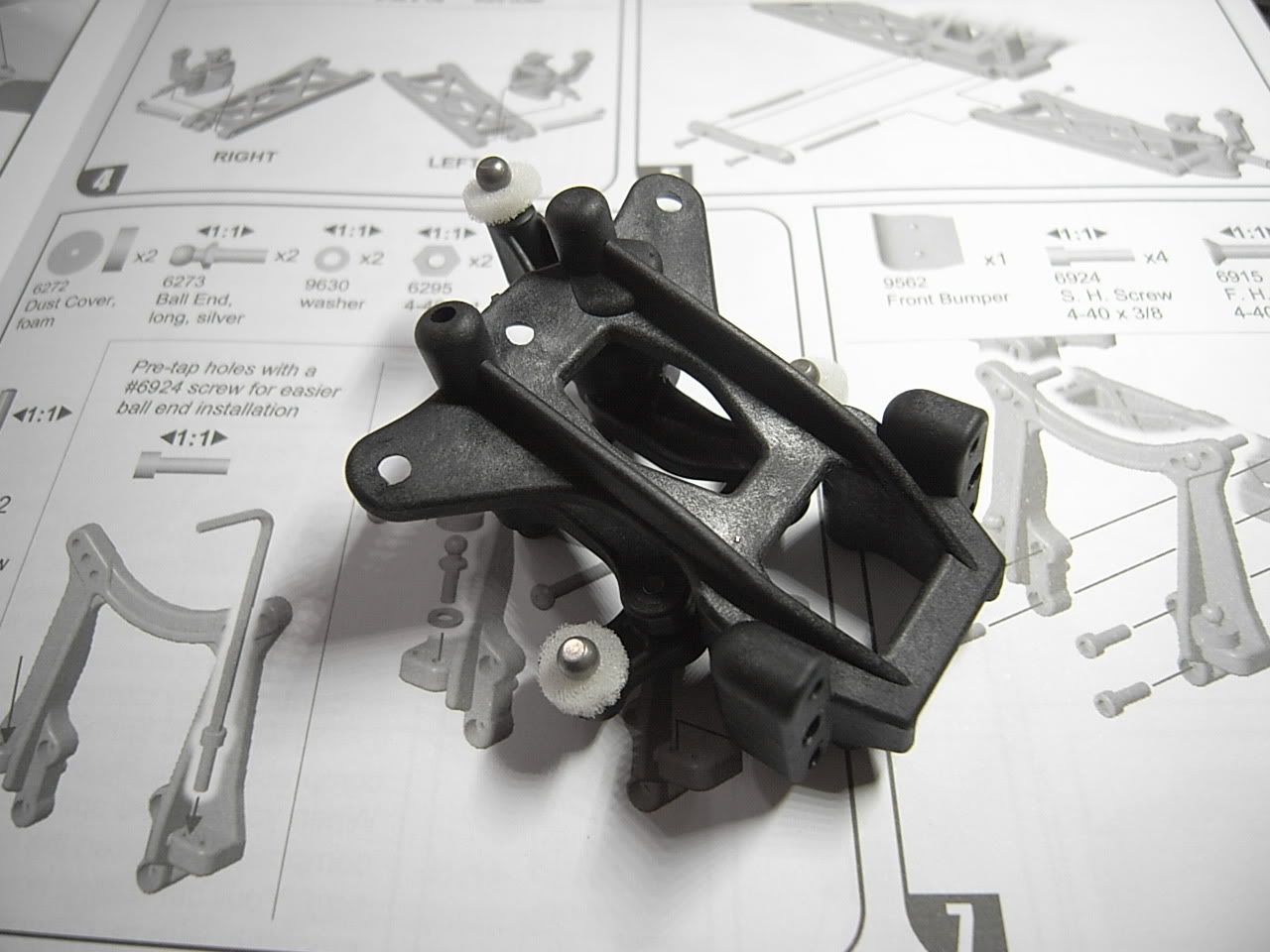

4. 加上頂蓋後...

登錄/註冊後可看大圖

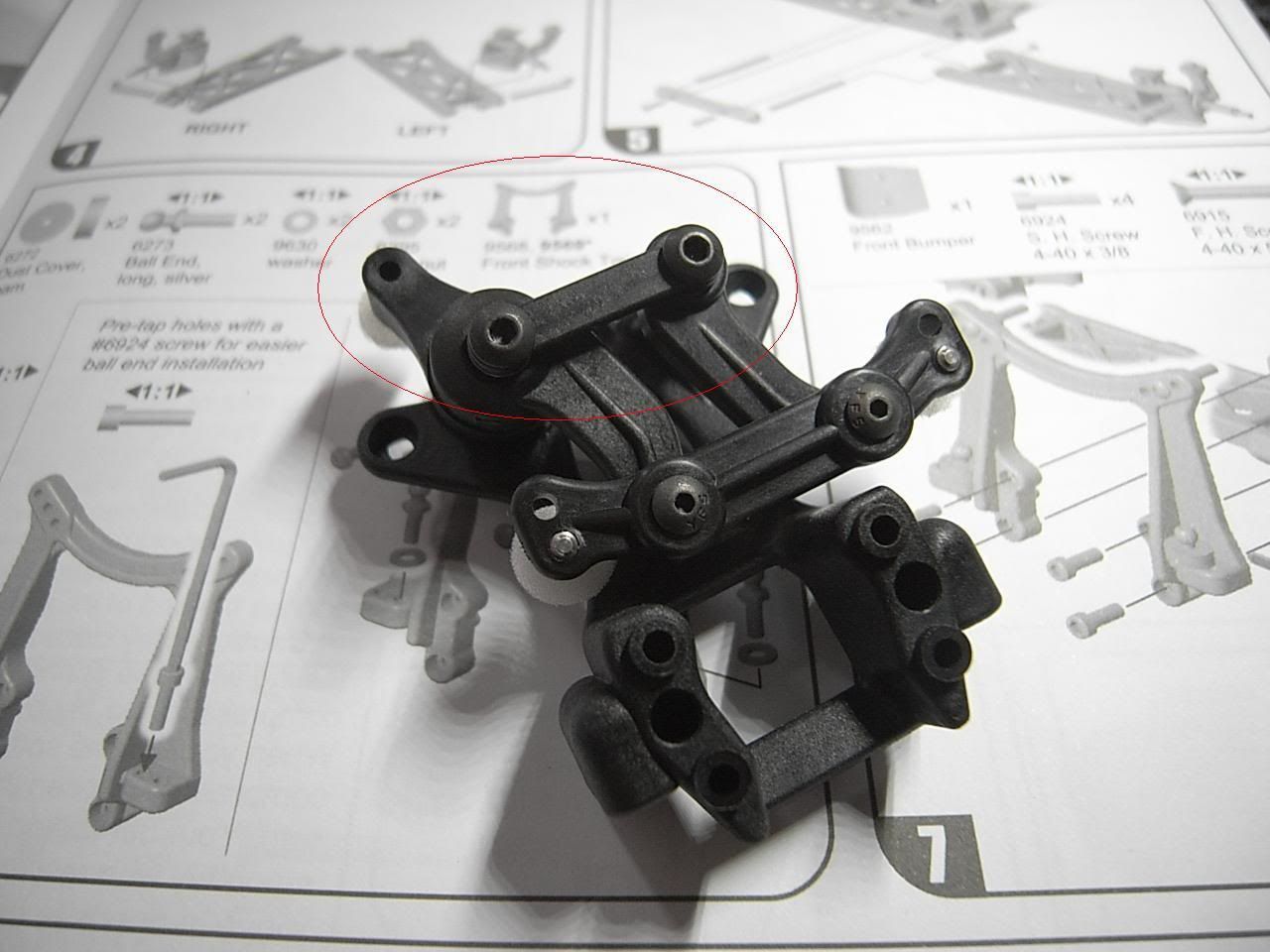

5. 紅圈個2粒螺絲可用2mm 批扭,
同埋不要收到最緊, 收到份轉向順得黎少虛位就ok~

登錄/註冊後可看大圖

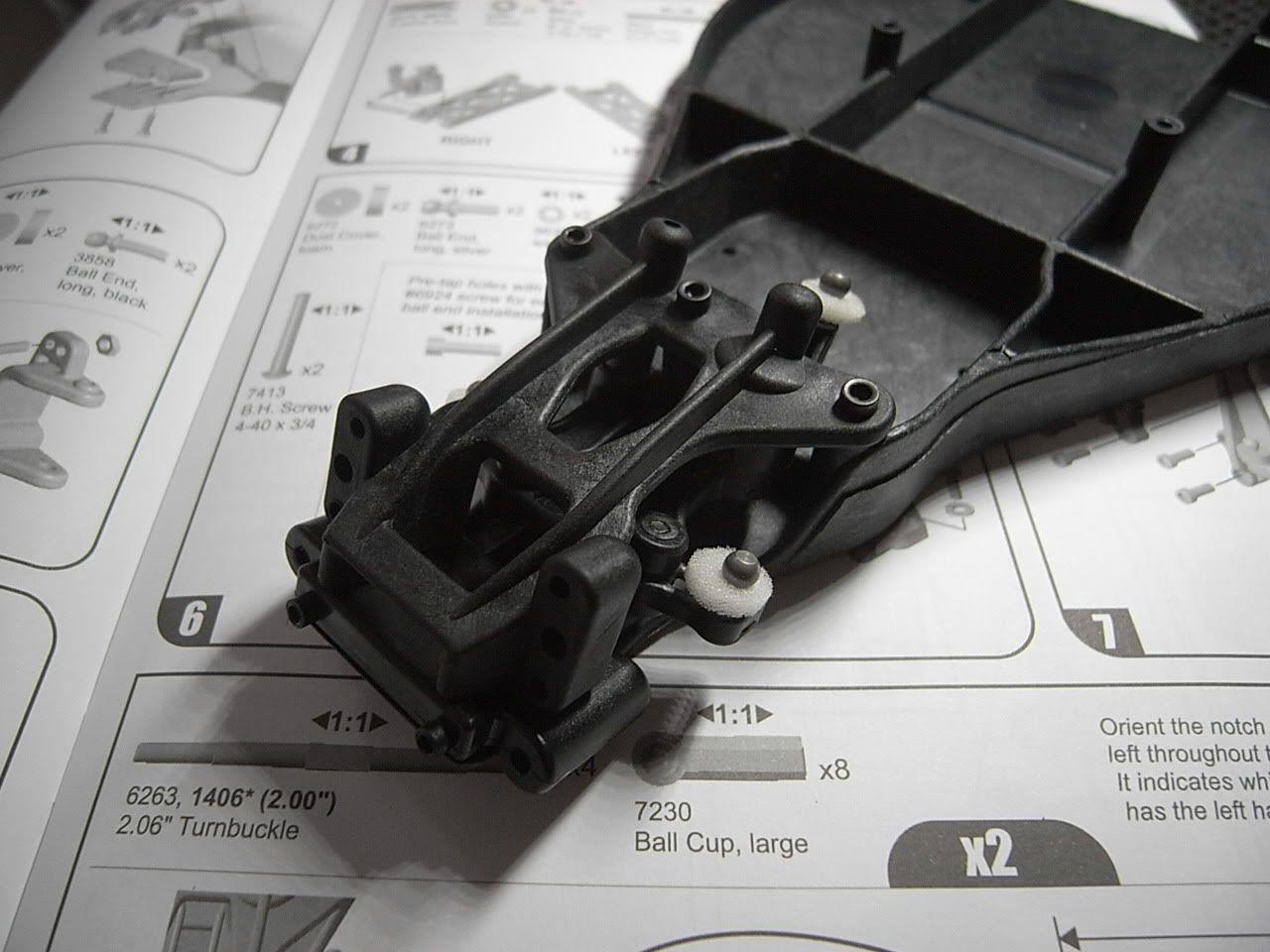

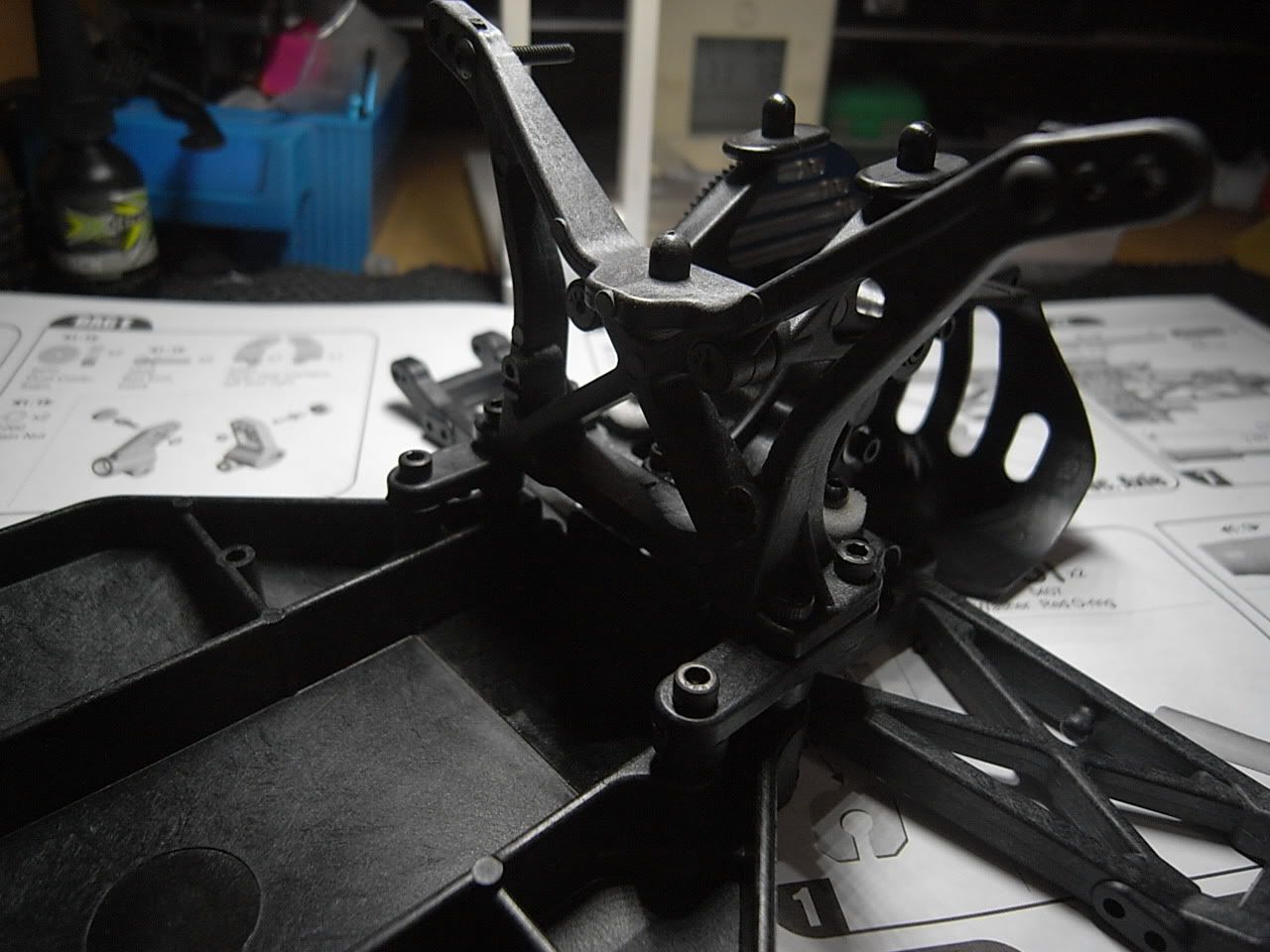

6. 可以裝上車架啦~

登錄/註冊後可看大圖

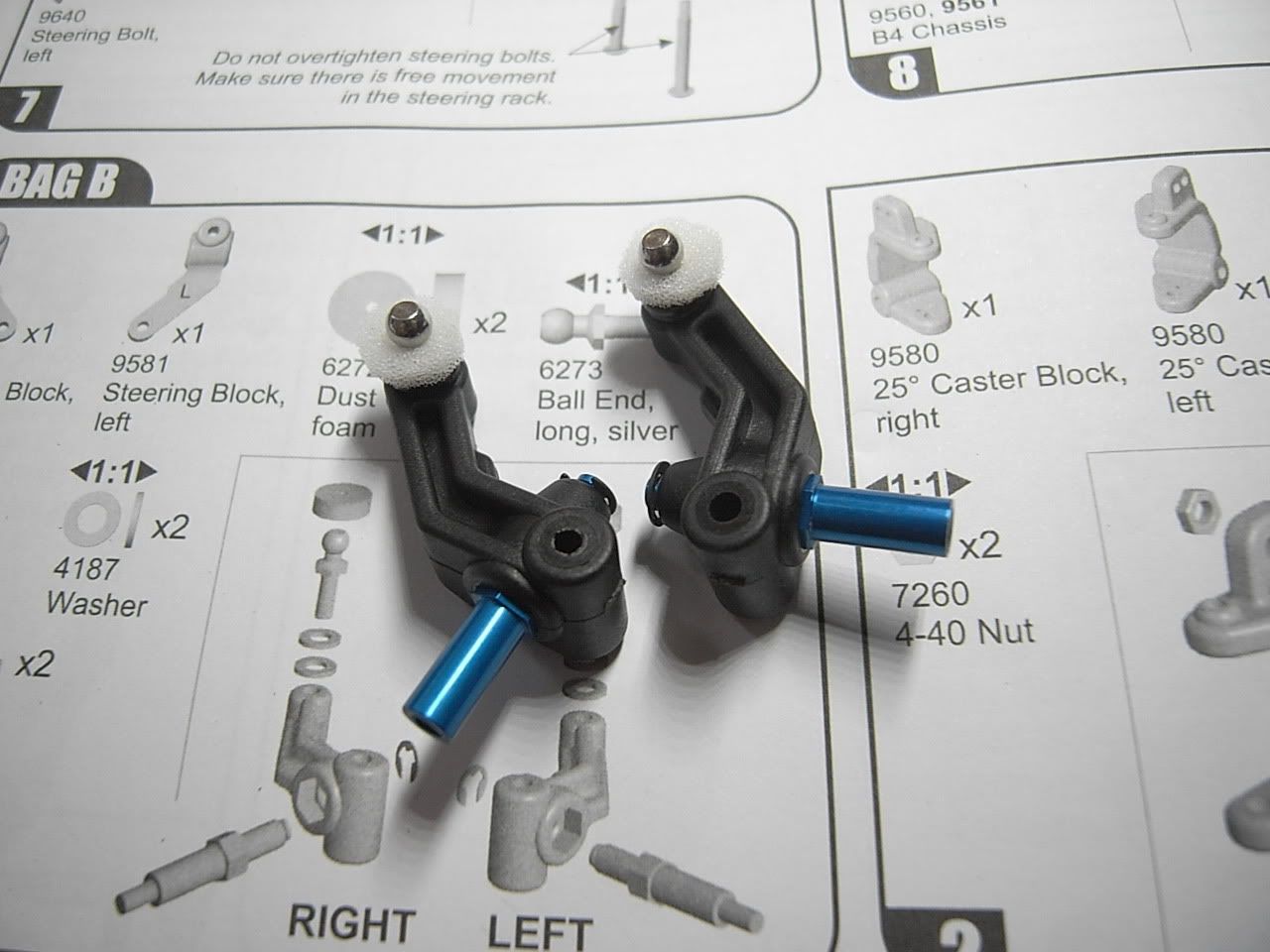

7. 到轉向杯, 好fit位~

登錄/註冊後可看大圖

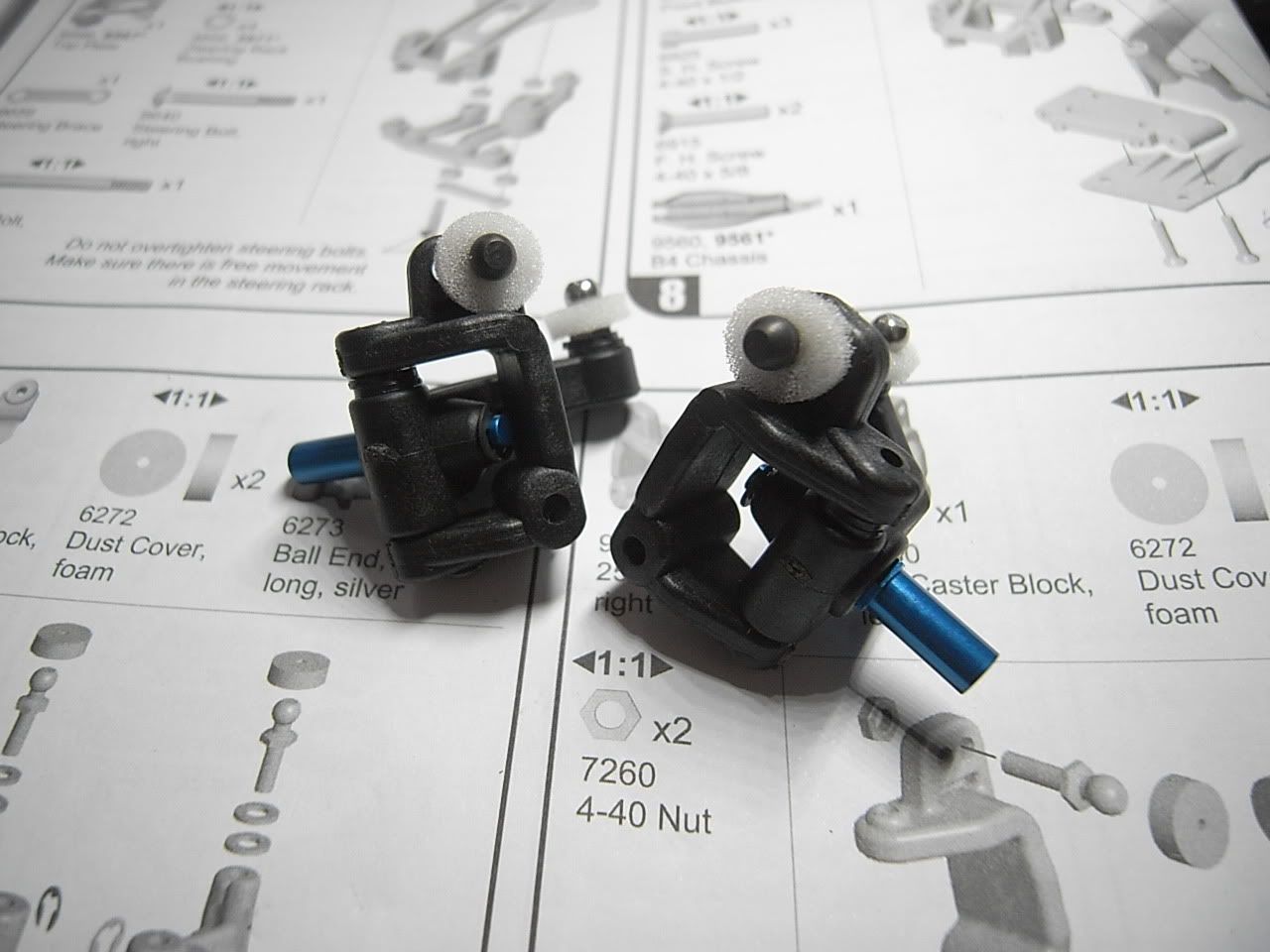

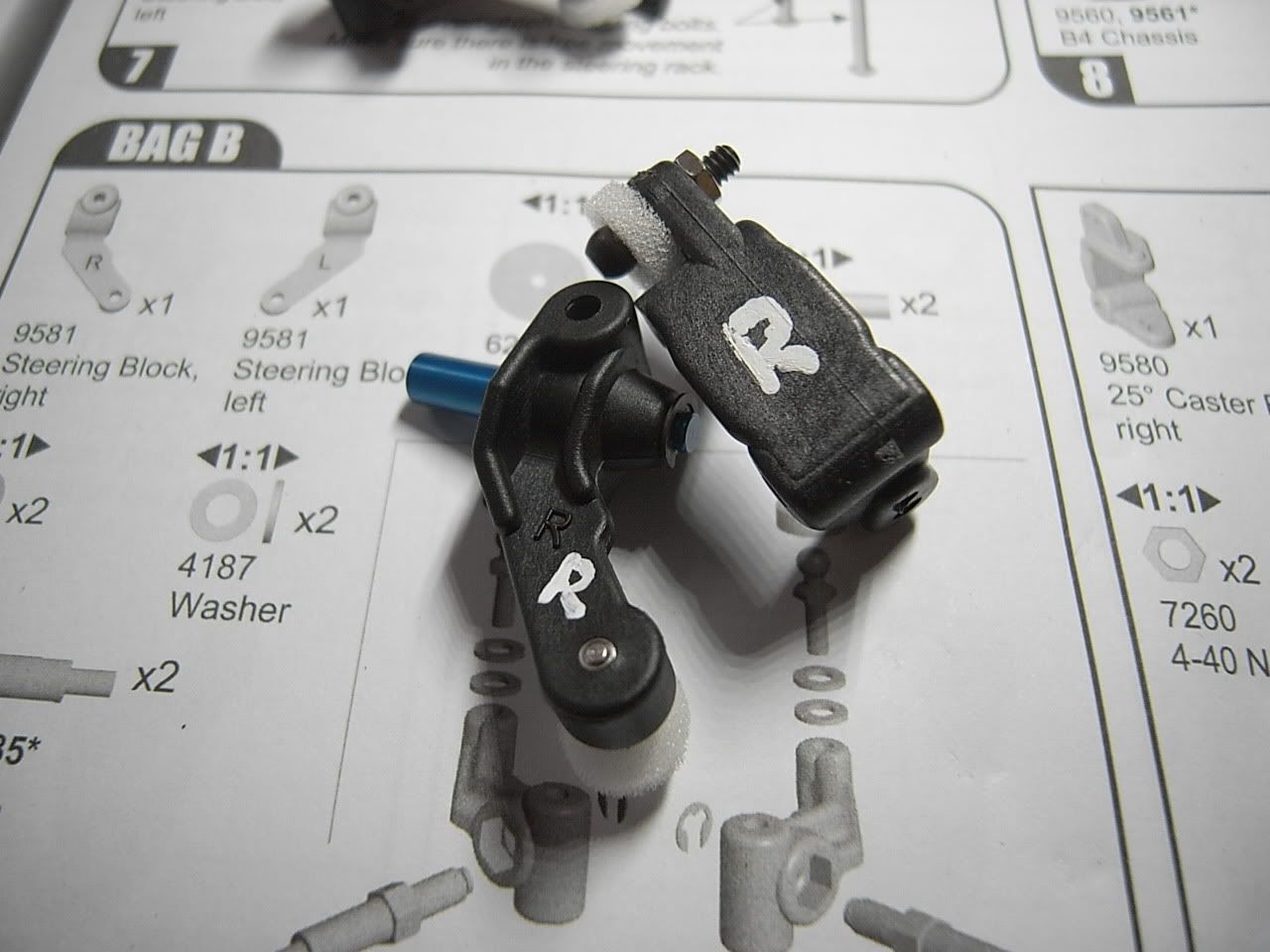

8. 由於C座本身無刻上L & R , 所以我用就用塗改液mark返以便識別~

登錄/註冊後可看大圖

9. 組裝後...

登錄/註冊後可看大圖

10. 油壓板上波頭我改用hpi 4.3mm, 有2mm內角頭, 方便安裝及調camber link 用~

登錄/註冊後可看大圖

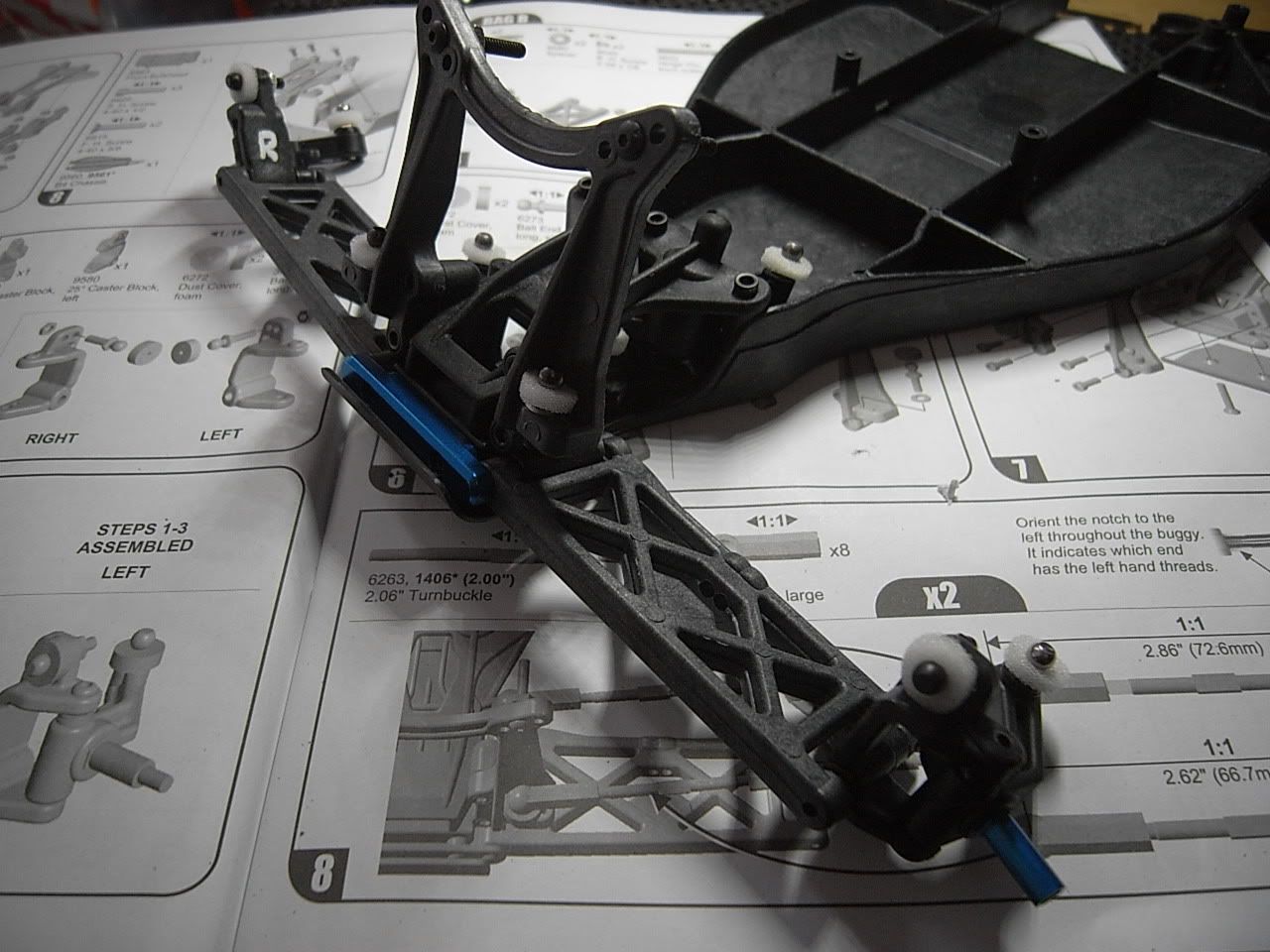

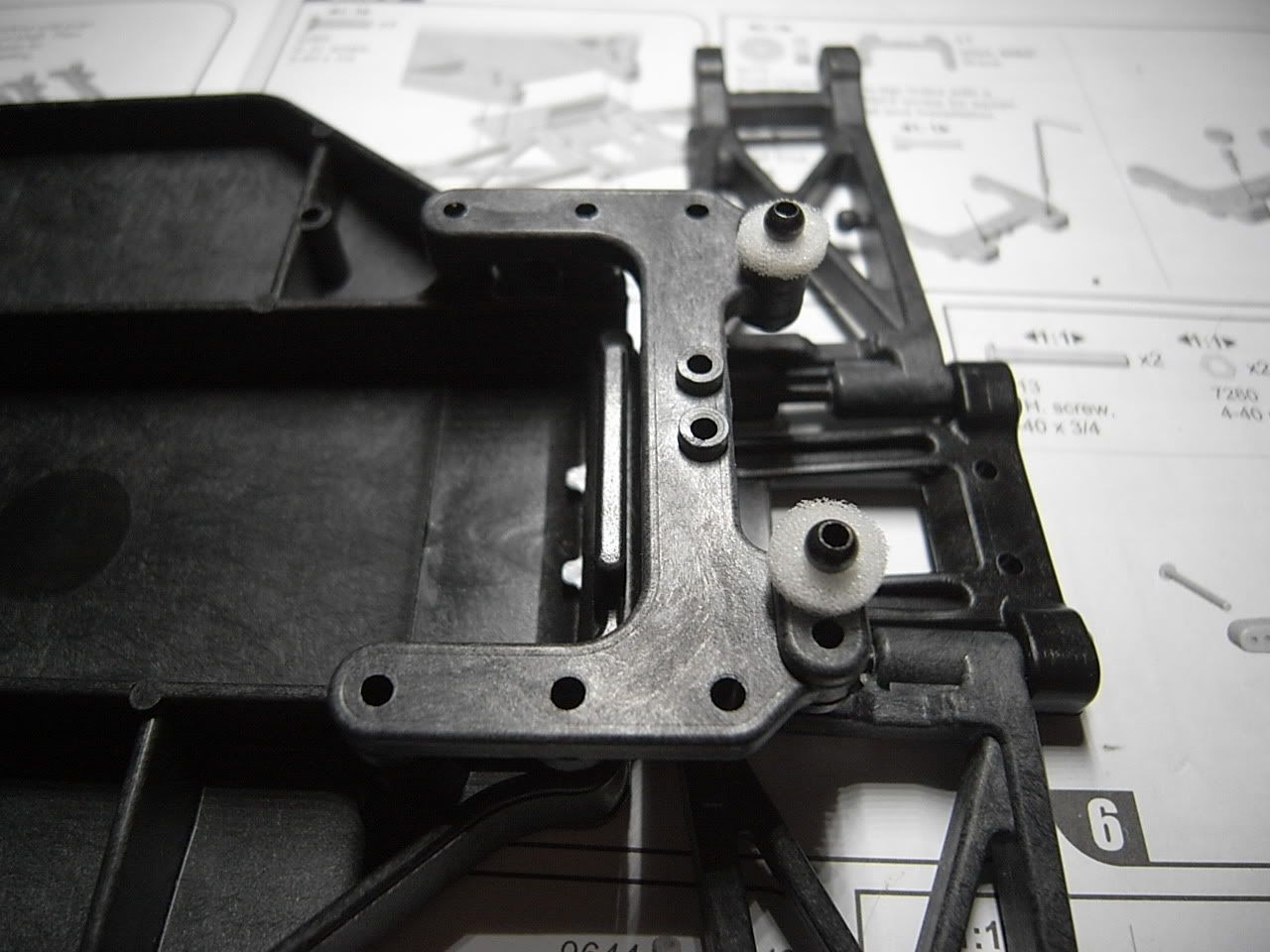

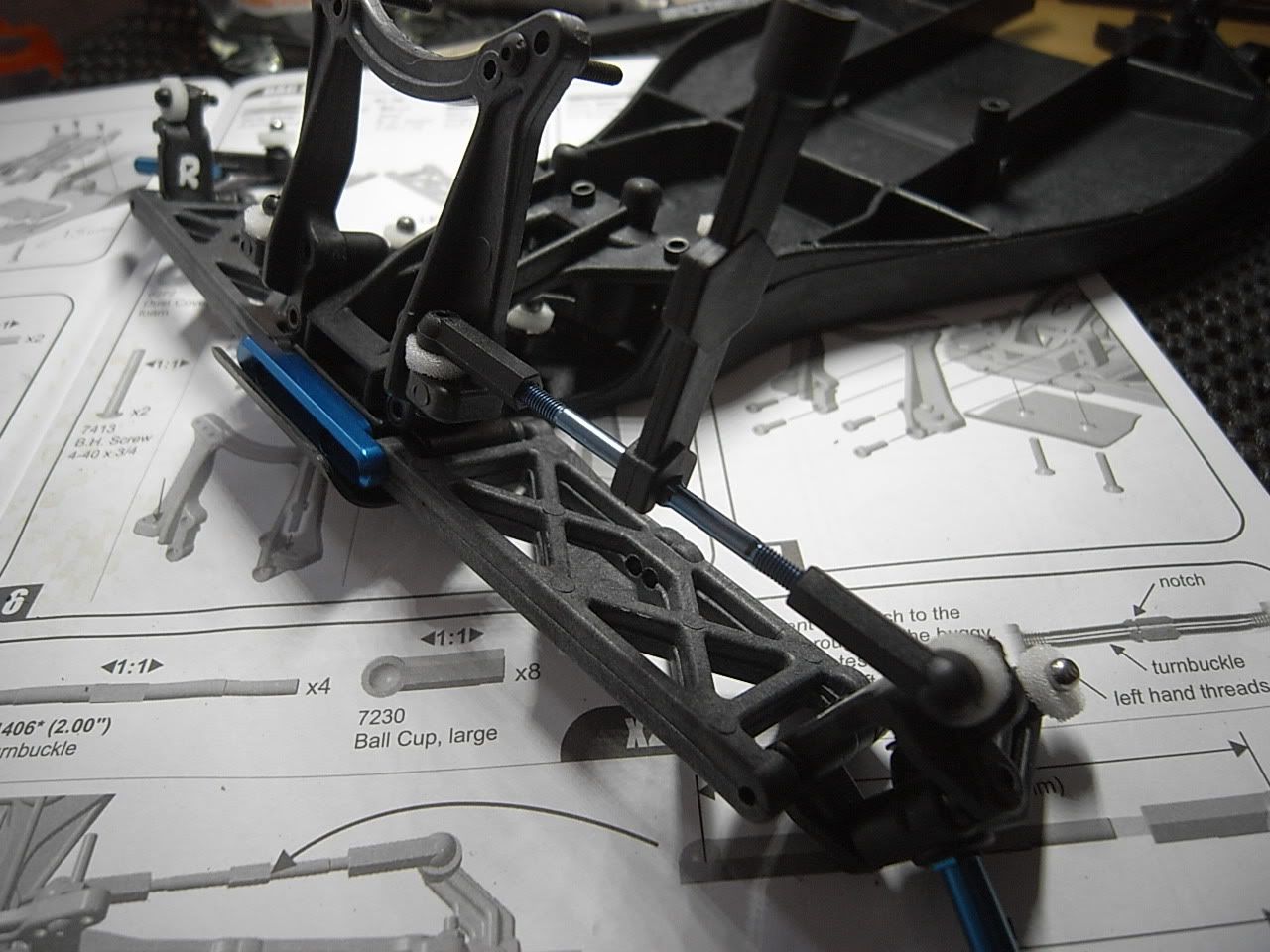

11. A臂及油壓板裝上車後 (A臂有好多水口位, 記得要用介刀&沙紙執一執, A臂及C座一次定要順及少虛位)~

登錄/註冊後可看大圖

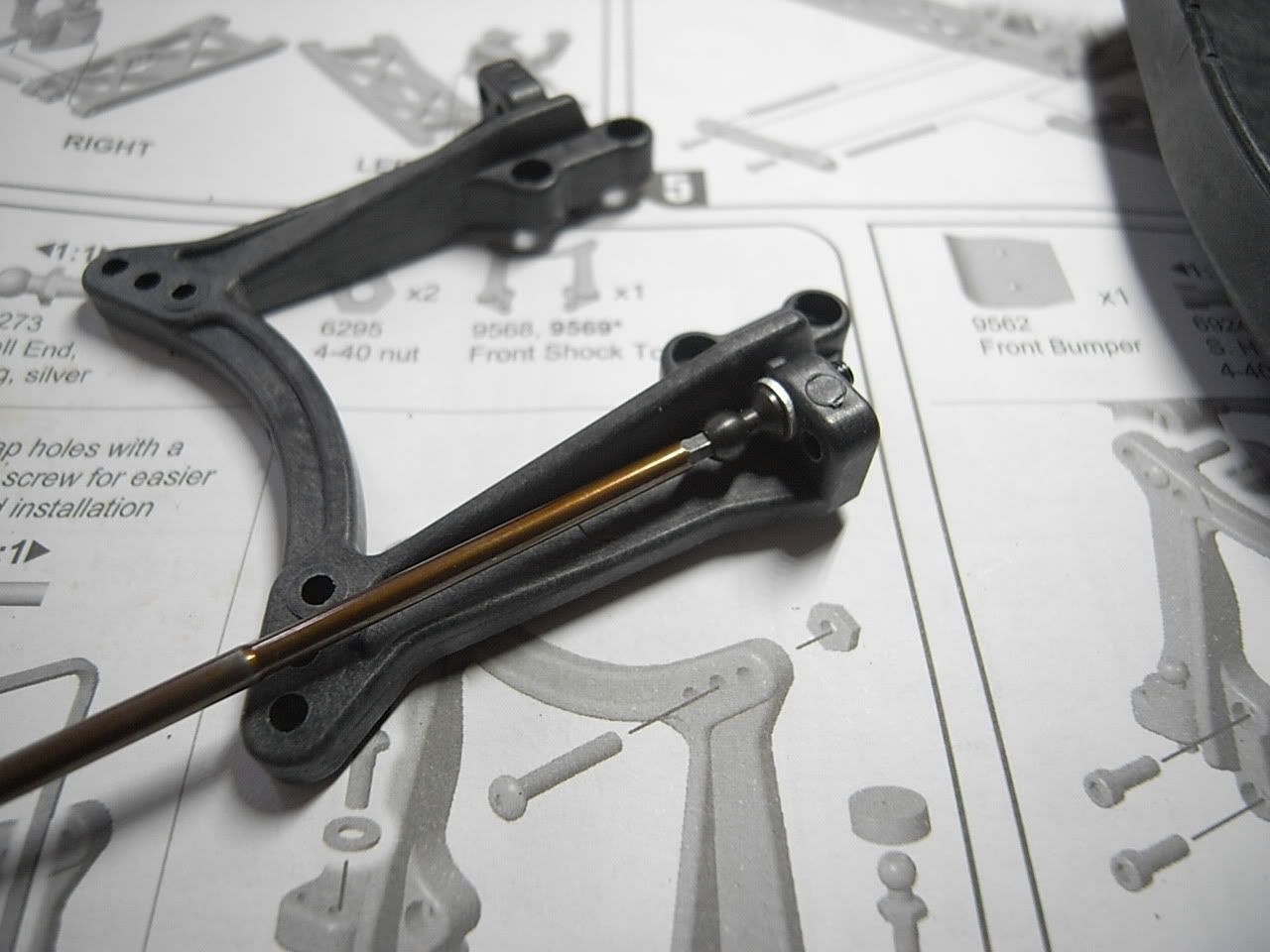

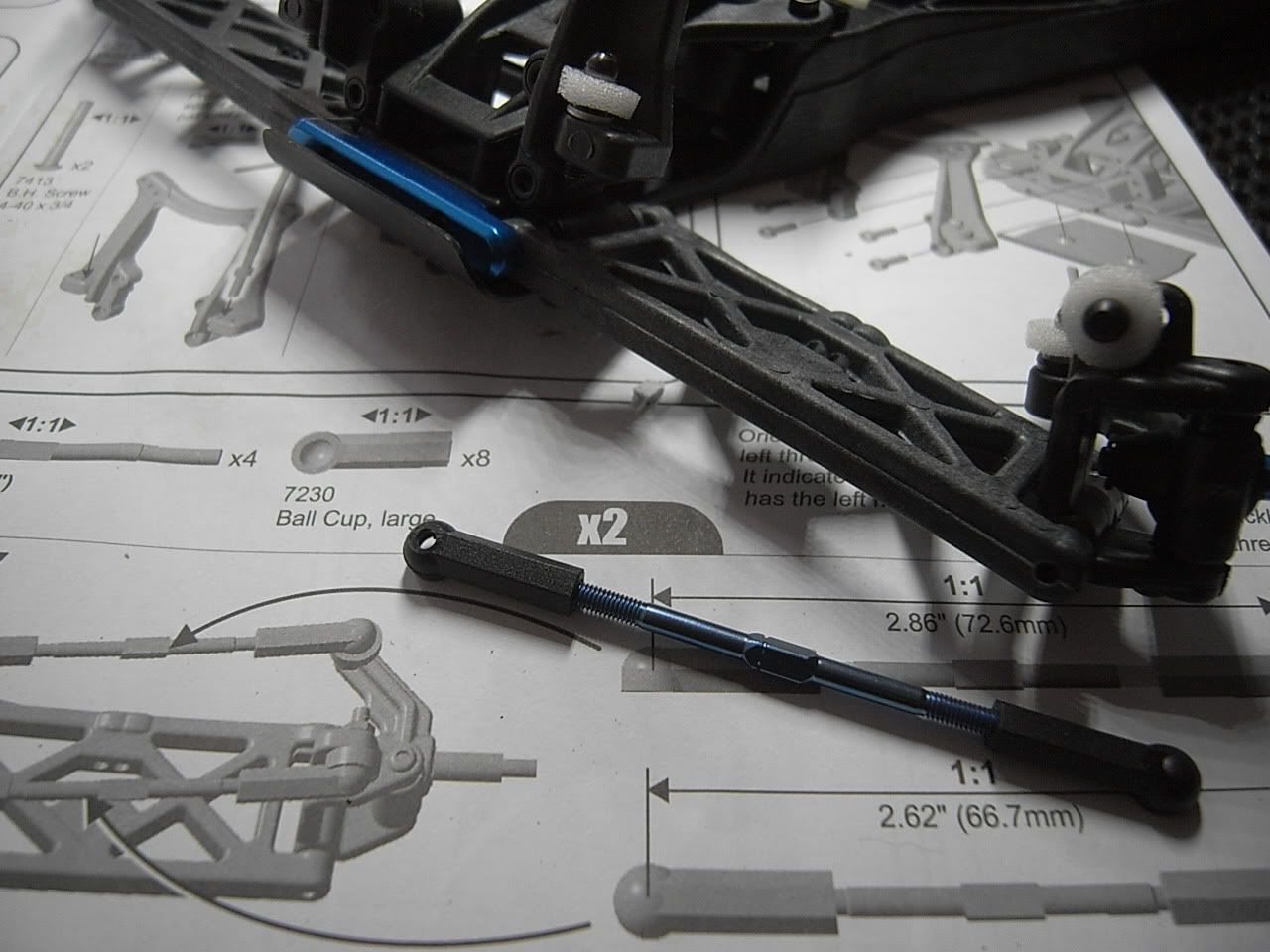

12. 推銲頭用2mm 轉咀轉個窿仔, 方便調camber link 高底~

登錄/註冊後可看大圖

13. 裝上車後先扭會容易得多,這支工具建議買金屬~

登錄/註冊後可看大圖

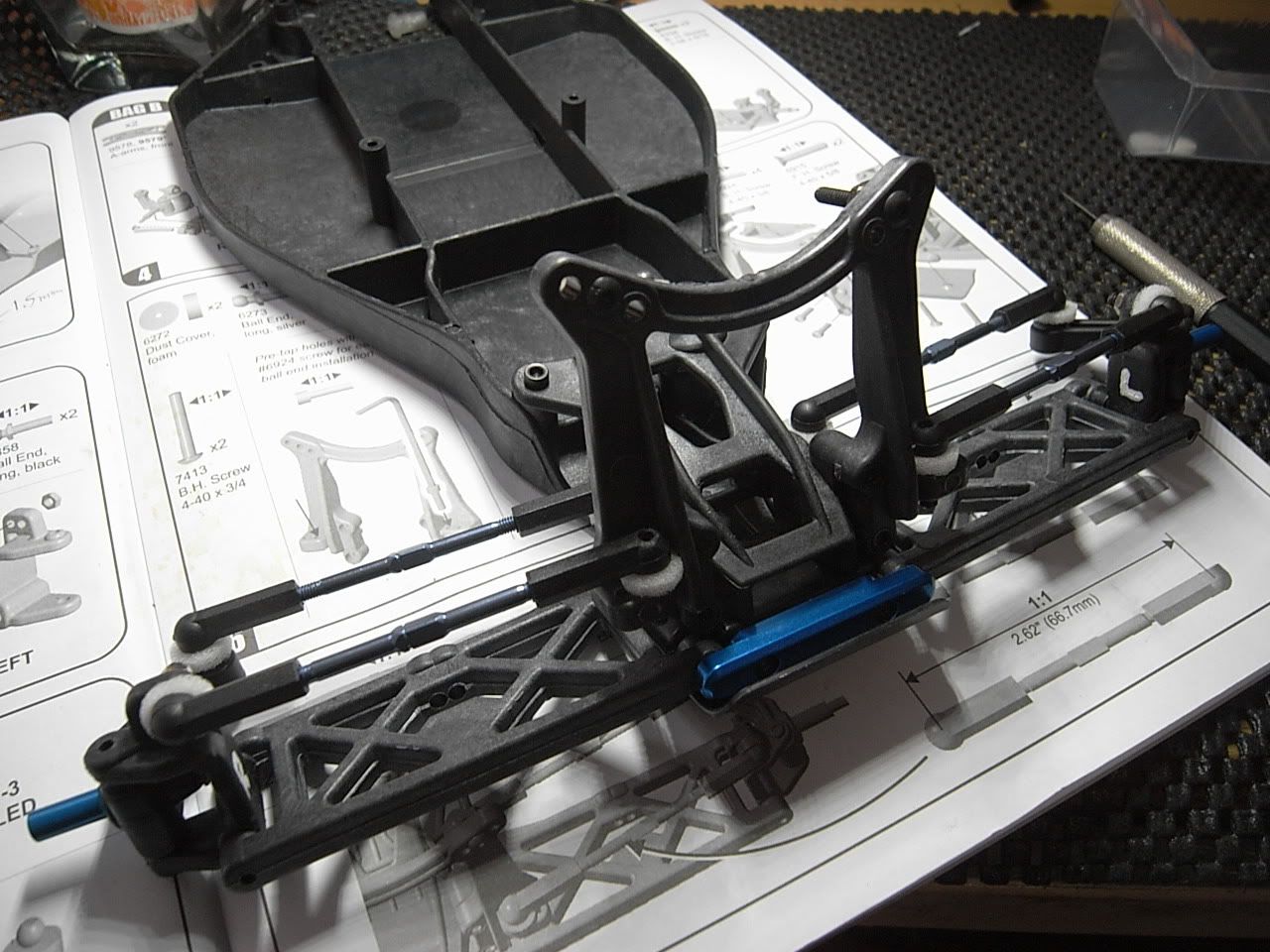

14. 車頭大致上完成!

登錄/註冊後可看大圖

作者: lung1 時間: 2011-8-10 17:19
本帖最後由 lung1 於 2011-8-22 11:47 編輯

B. Transmission part:

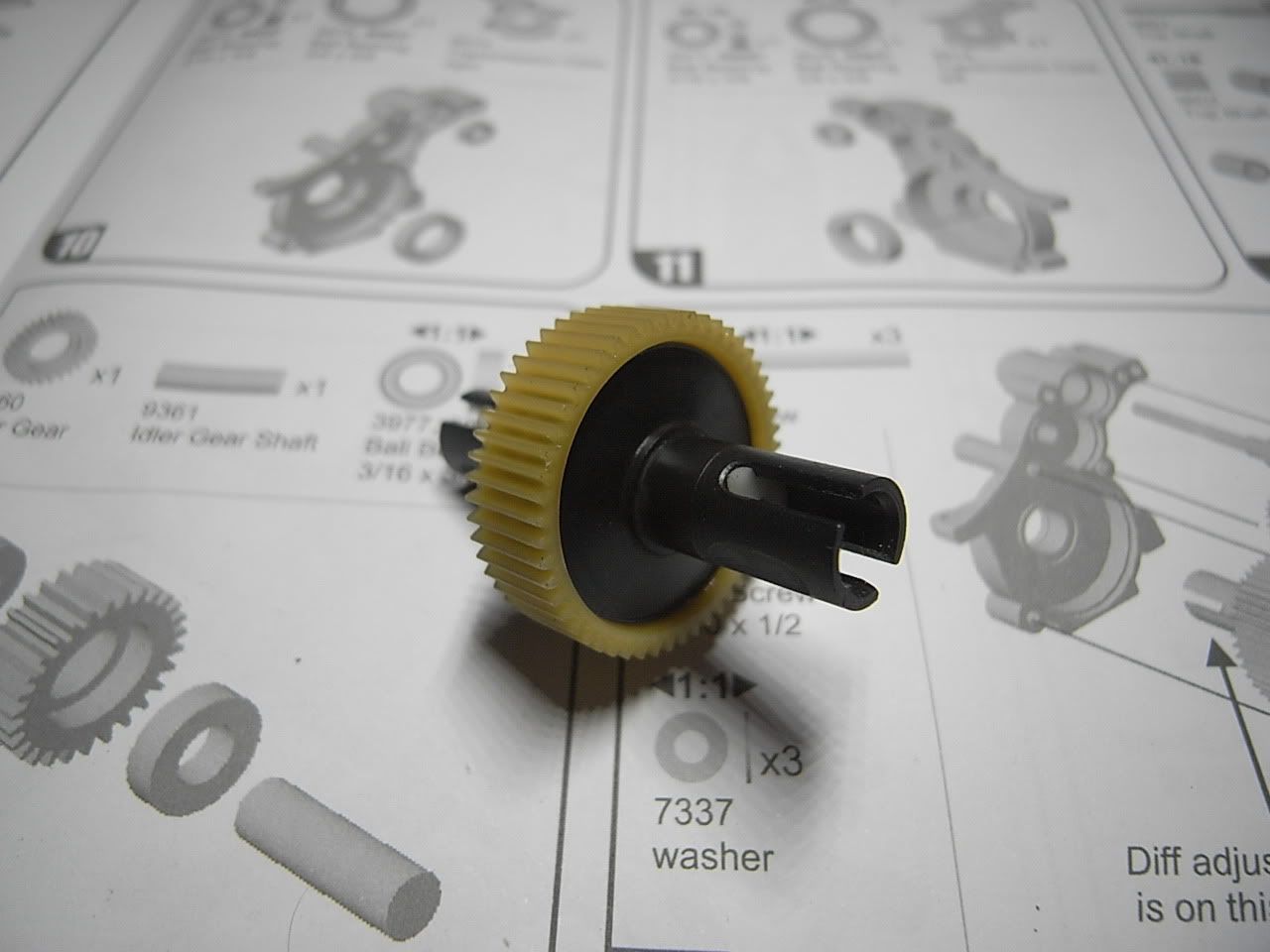

車尾砌左珠差先, 珠差杯好硬淨同重手, 質量唔錯~

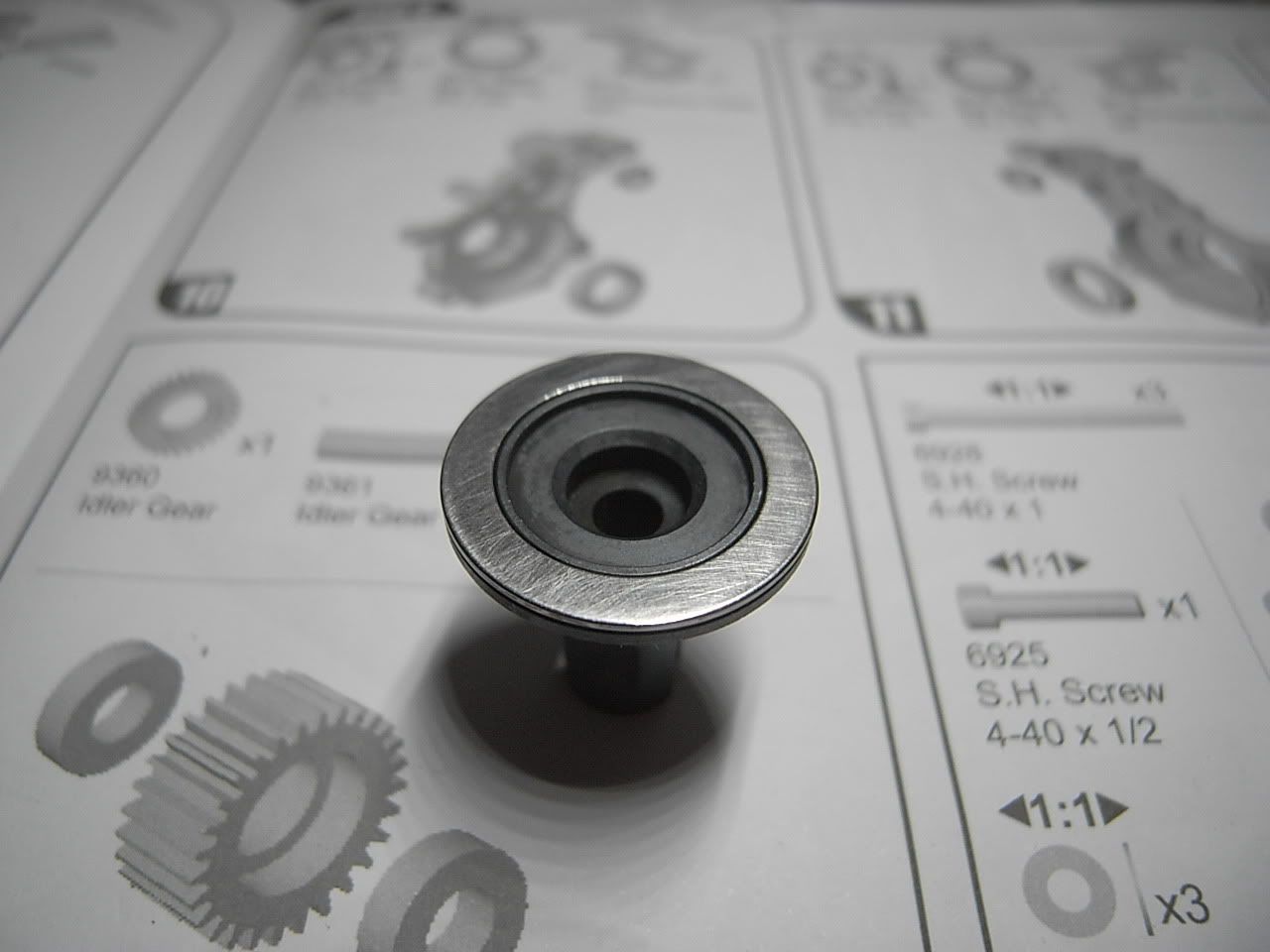

1.先磨珠差片,

登錄/註冊後可看大圖

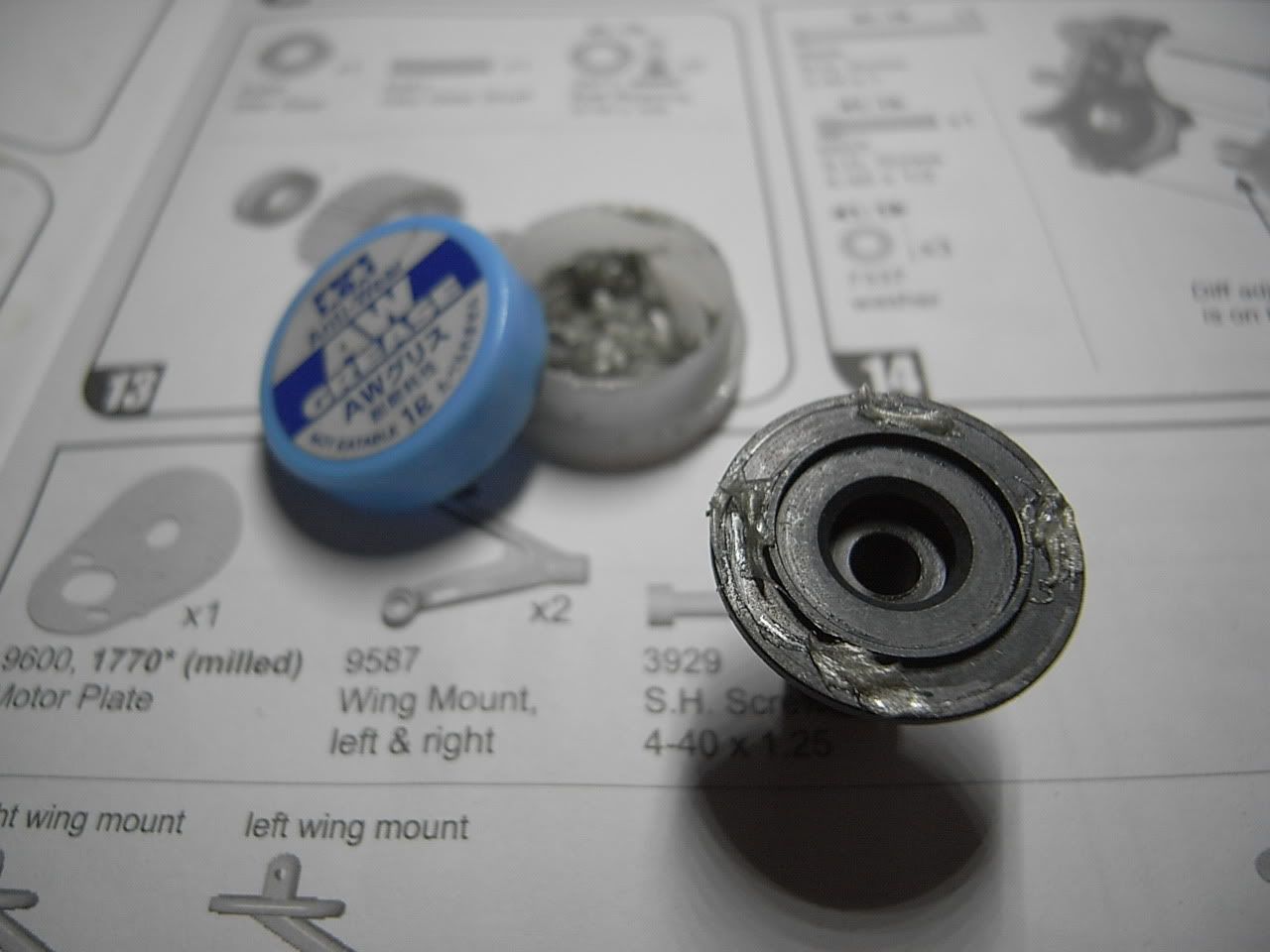

2.片底我落AW grease,

登錄/註冊後可看大圖

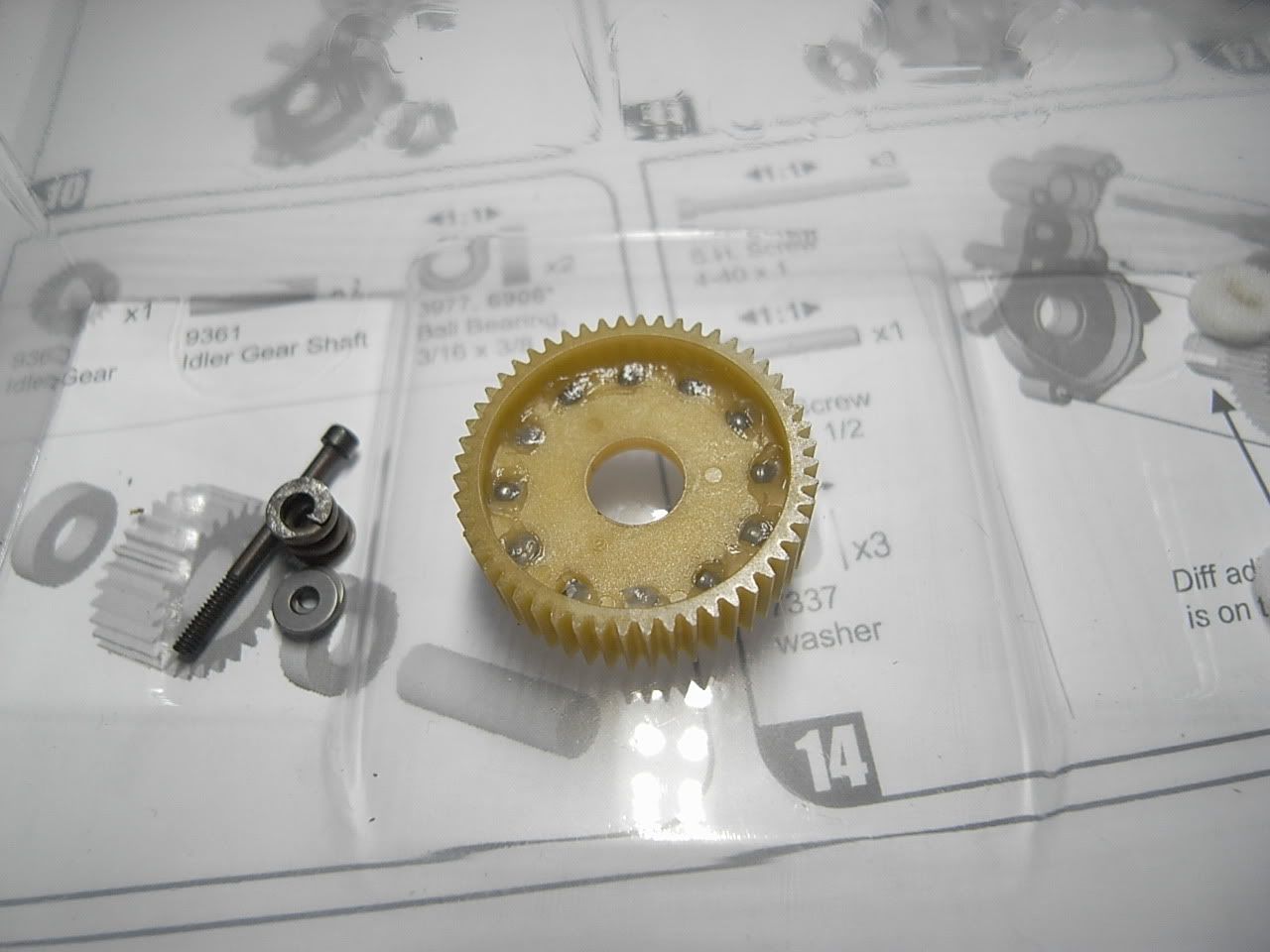

3. 珠差珠落associated白油, (想滑d & 襟d可買tamiya VG ball diff grease (42169) & 換陶瓷珠)

登錄/註冊後可看大圖

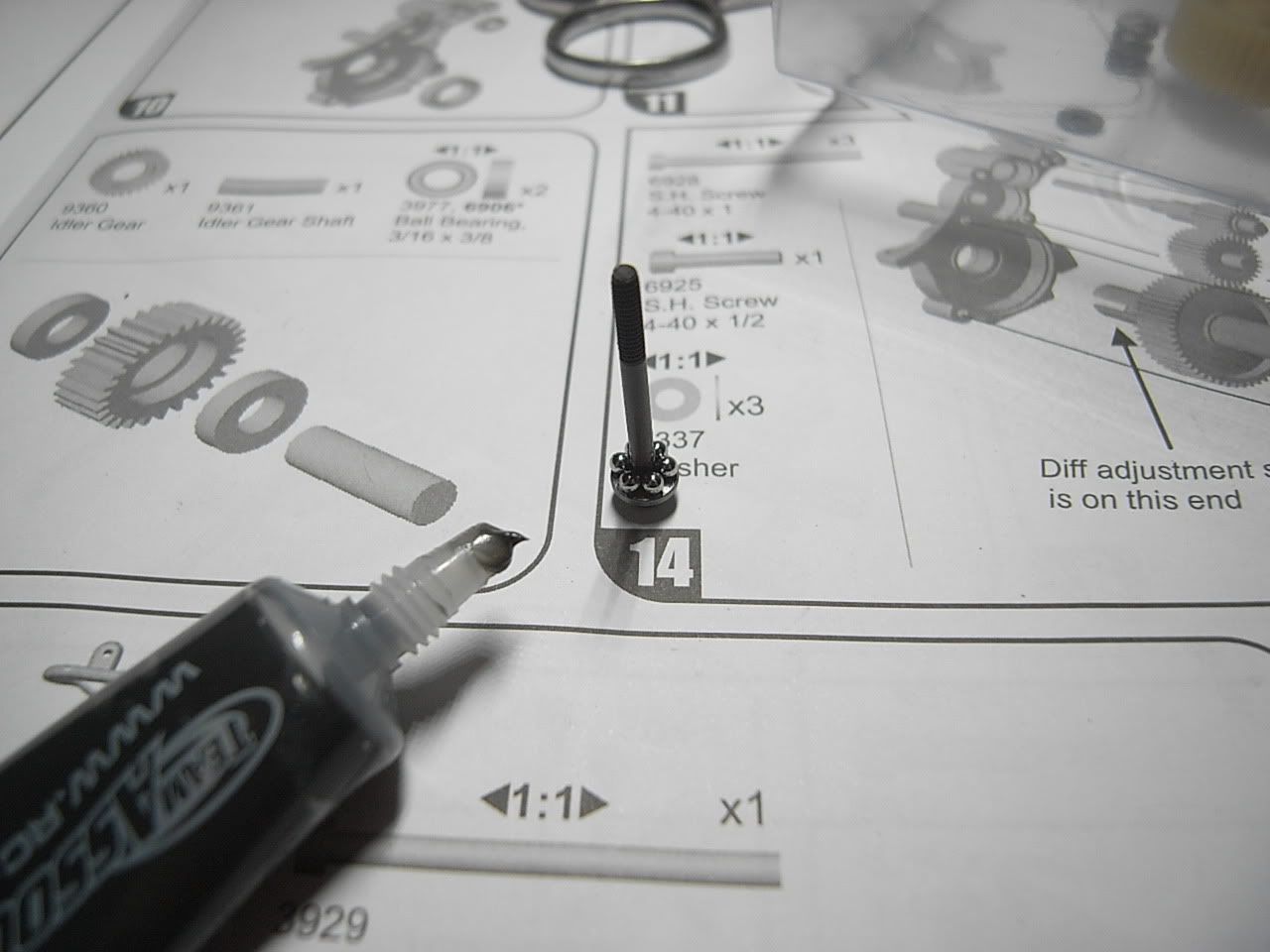

4. 壓力珠就用黑油,

登錄/註冊後可看大圖

5. 記住珠差杯有分左右, 唔好調轉~

登錄/註冊後可看大圖

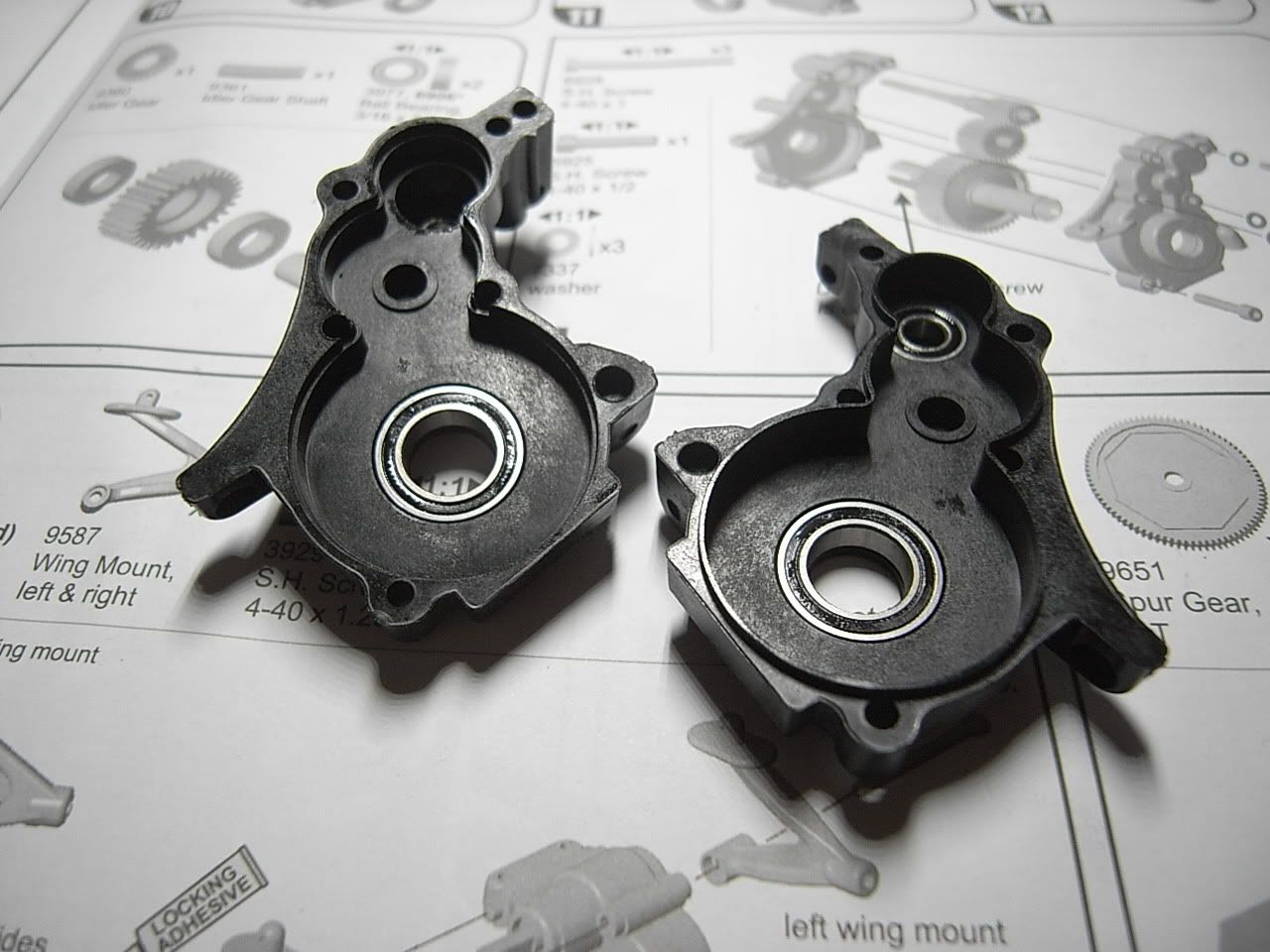

6. 造得好fit 位既波箱, 落bearing 要逼落去, 讚!

登錄/註冊後可看大圖

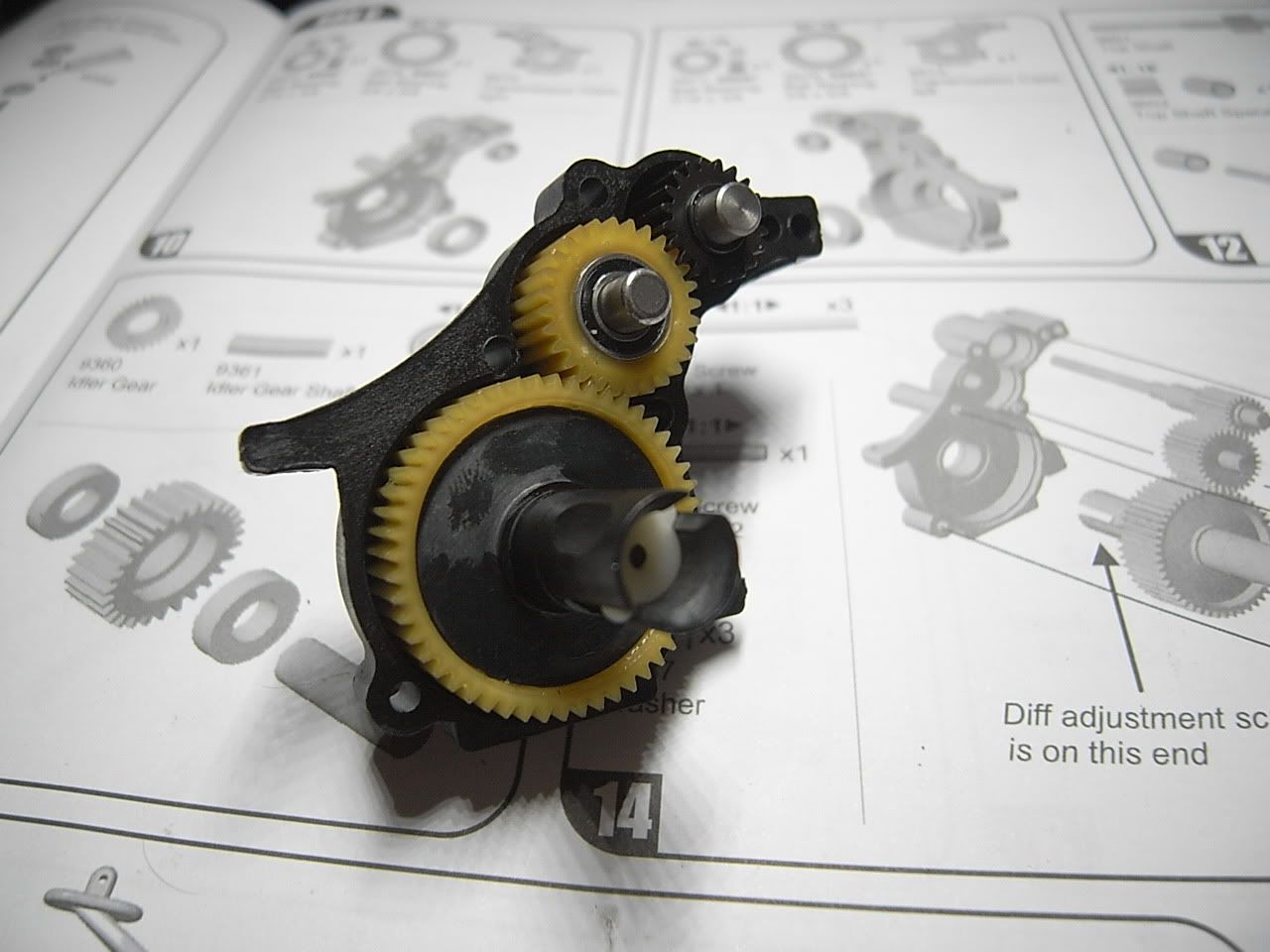

7. 放埋令外幾隻gear 落去~

登錄/註冊後可看大圖

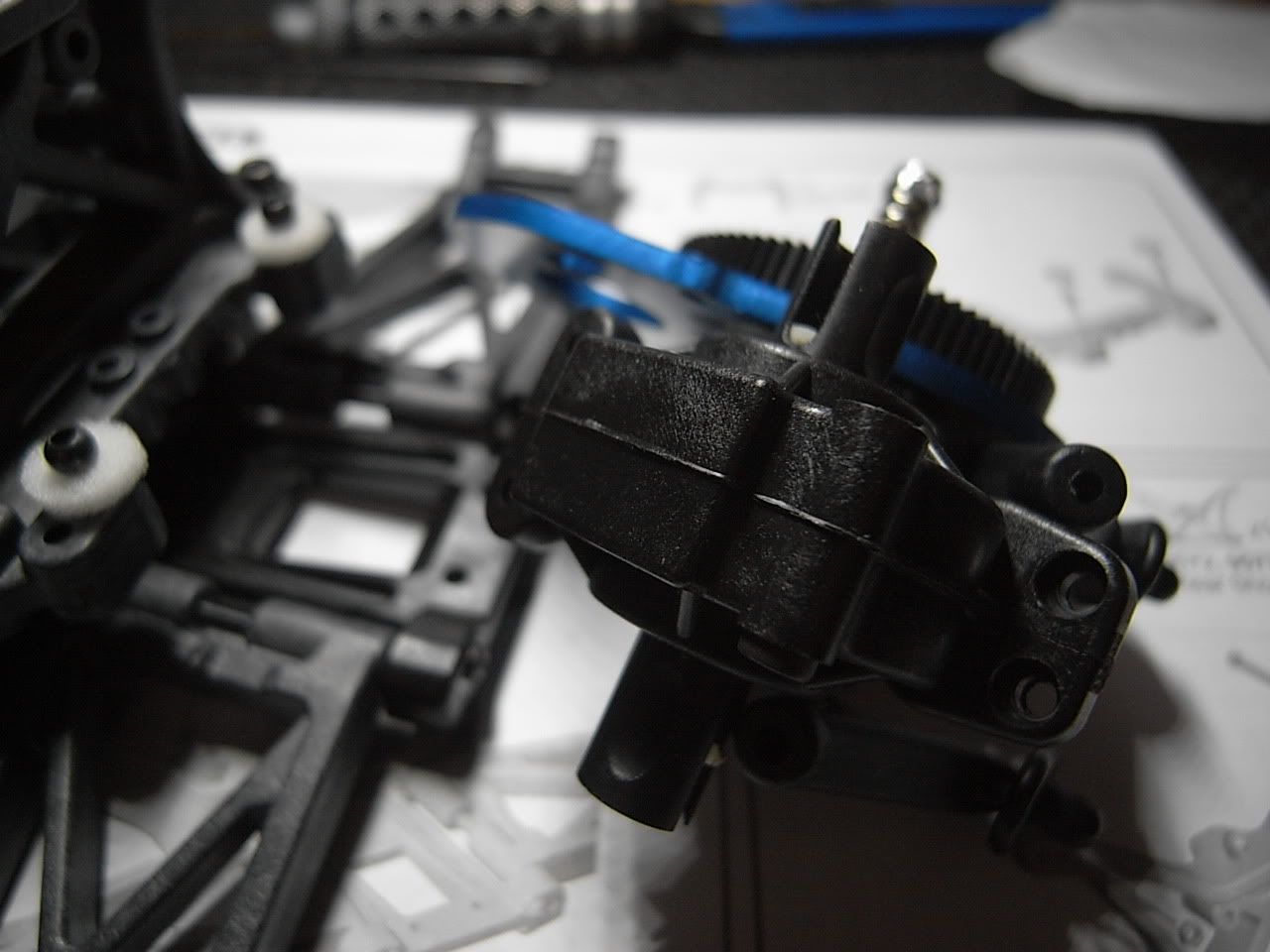

8. 合蓋後可收screw, 圖中個5口screws 要收得平均, 收得唔好會夾唔順。

登錄/註冊後可看大圖

9. 裝埋大減牙& 限滑就完成啦 (MANUAL 教限滑個粒locknut 收到同條軸一樣平(end of shaft), 之後收多4個圈。)

登錄/註冊後可看大圖

C. Rear part:
1. 車尾a臂要ream 先順, 我試過應該用2.85 - 2.90mm 鑽咀黎ream 比較好~
令外尾a臂及尾hub都有分左右, 唔好調亂啊~

登錄/註冊後可看大圖

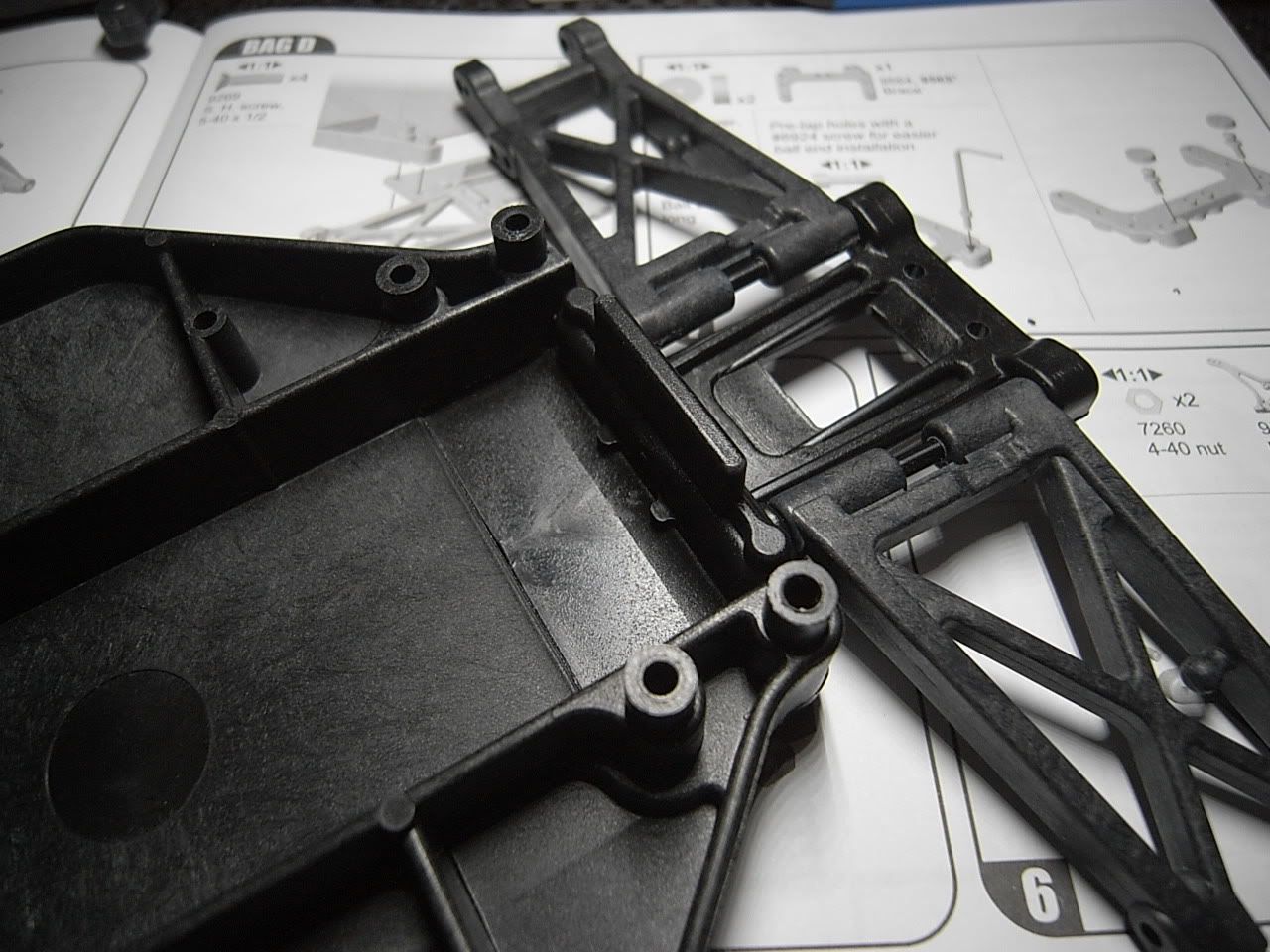

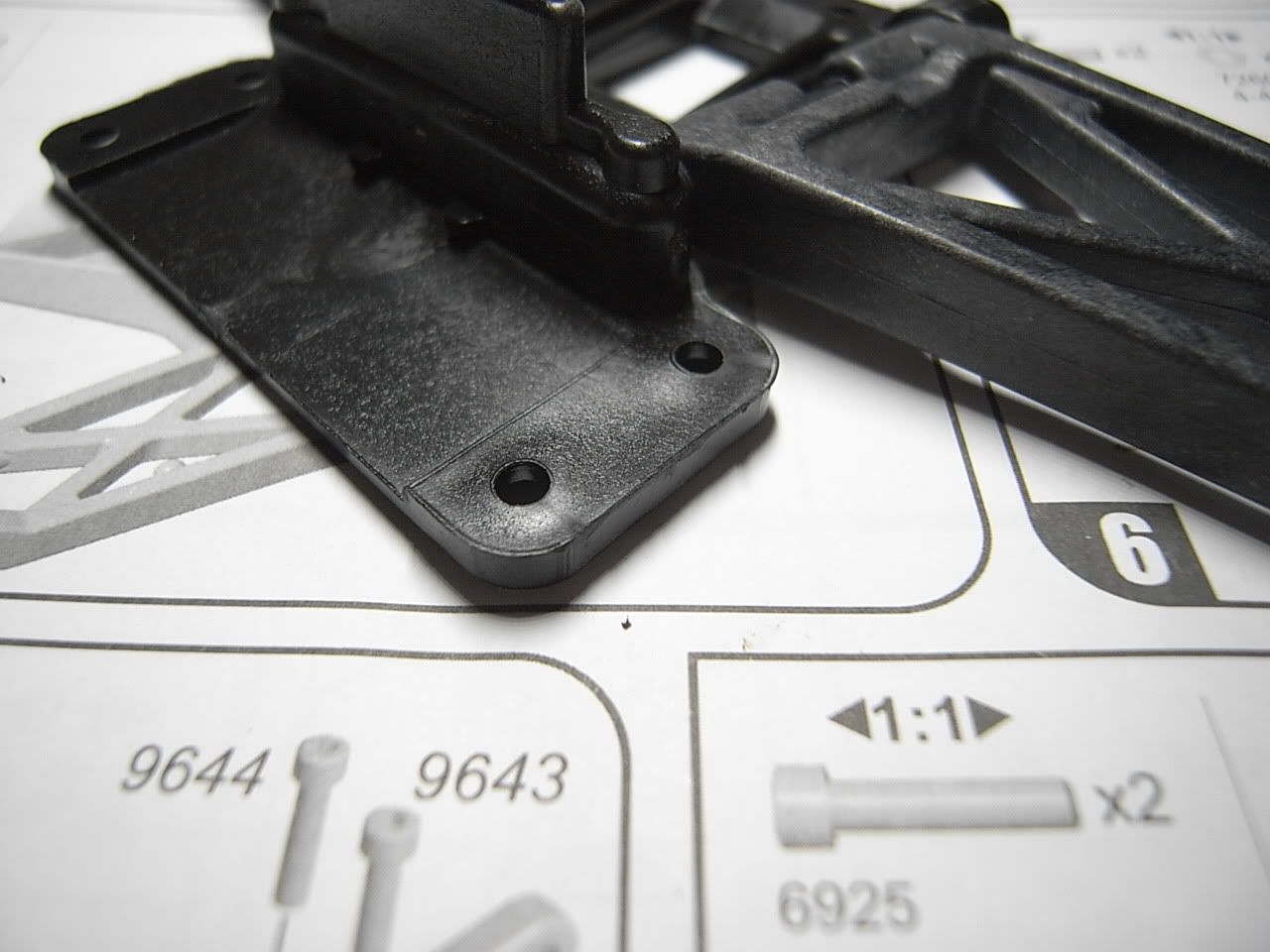

2. 毛邊要用沙紙磨..

登錄/註冊後可看大圖

3. 波箱亦有毛邊要磨..

登錄/註冊後可看大圖

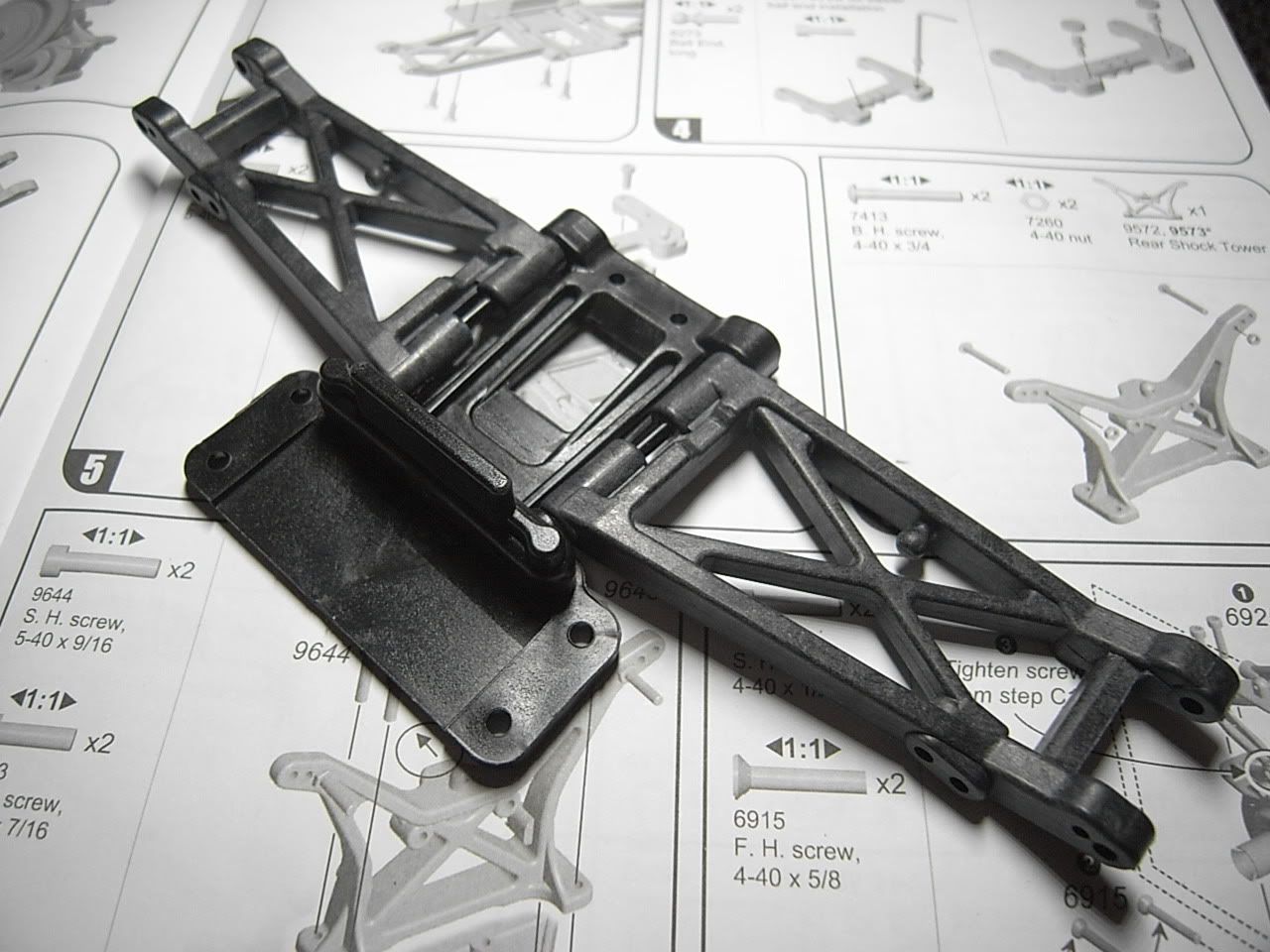

4. 安裝後...

登錄/註冊後可看大圖

5. 波箱上蓋波頭和車頭一樣換上hpi 4.3mm 波頭..

登錄/註冊後可看大圖

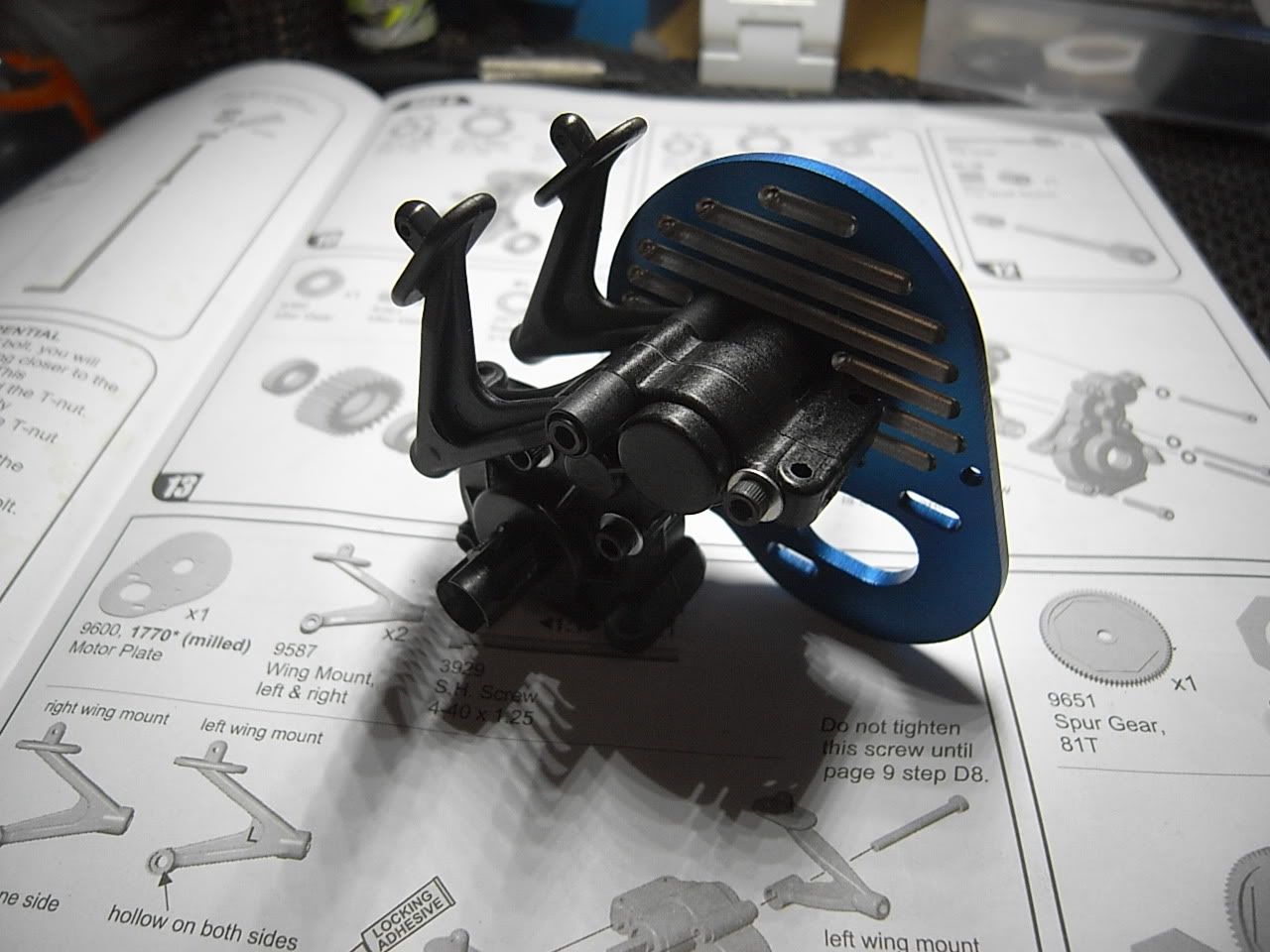

6. 裝埋個波箱&油壓架上架..

登錄/註冊後可看大圖

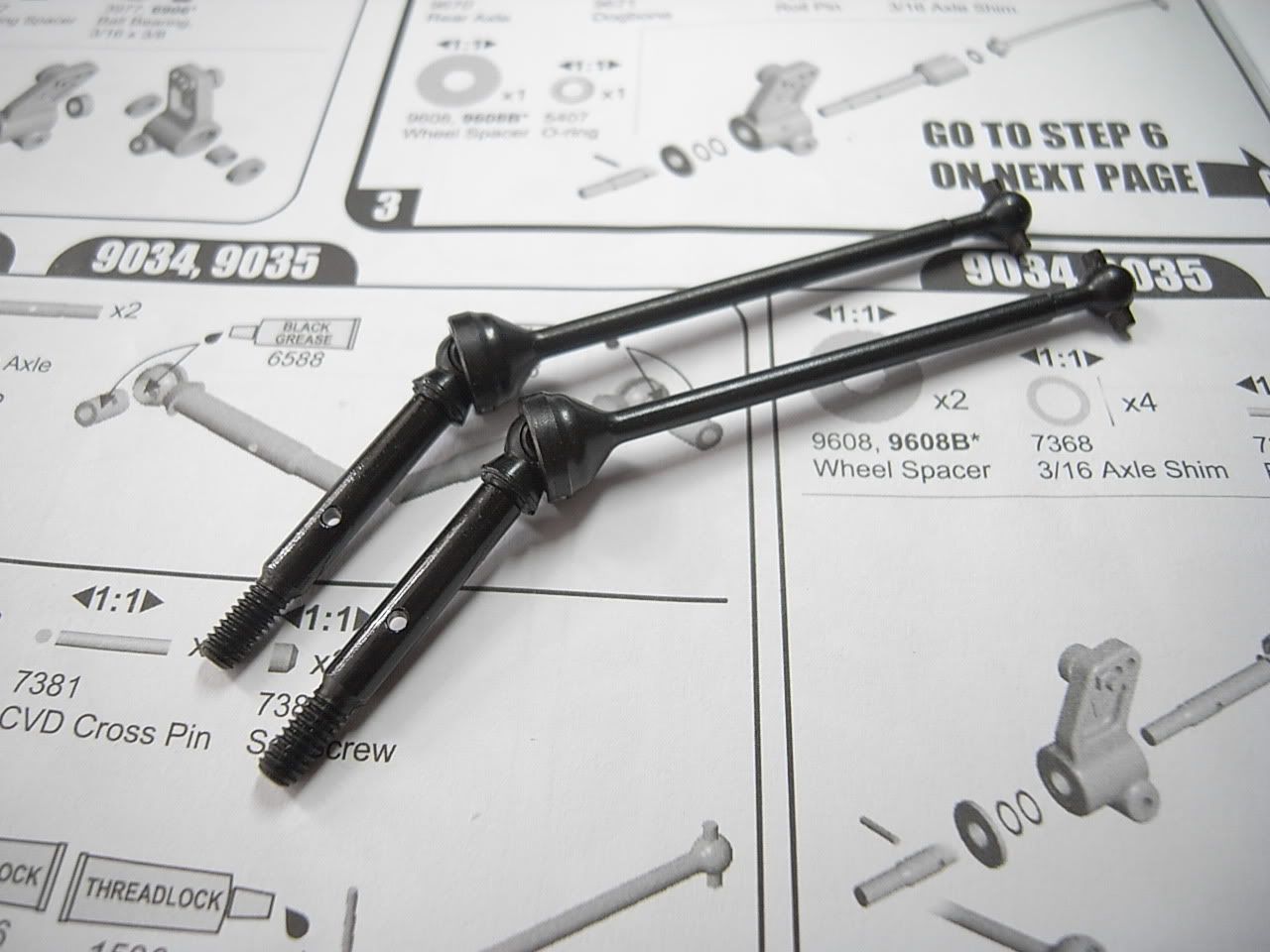

7. 再砌埋對萬向 (buggy 應落咩油好?? kyosho HG ?)

登錄/註冊後可看大圖

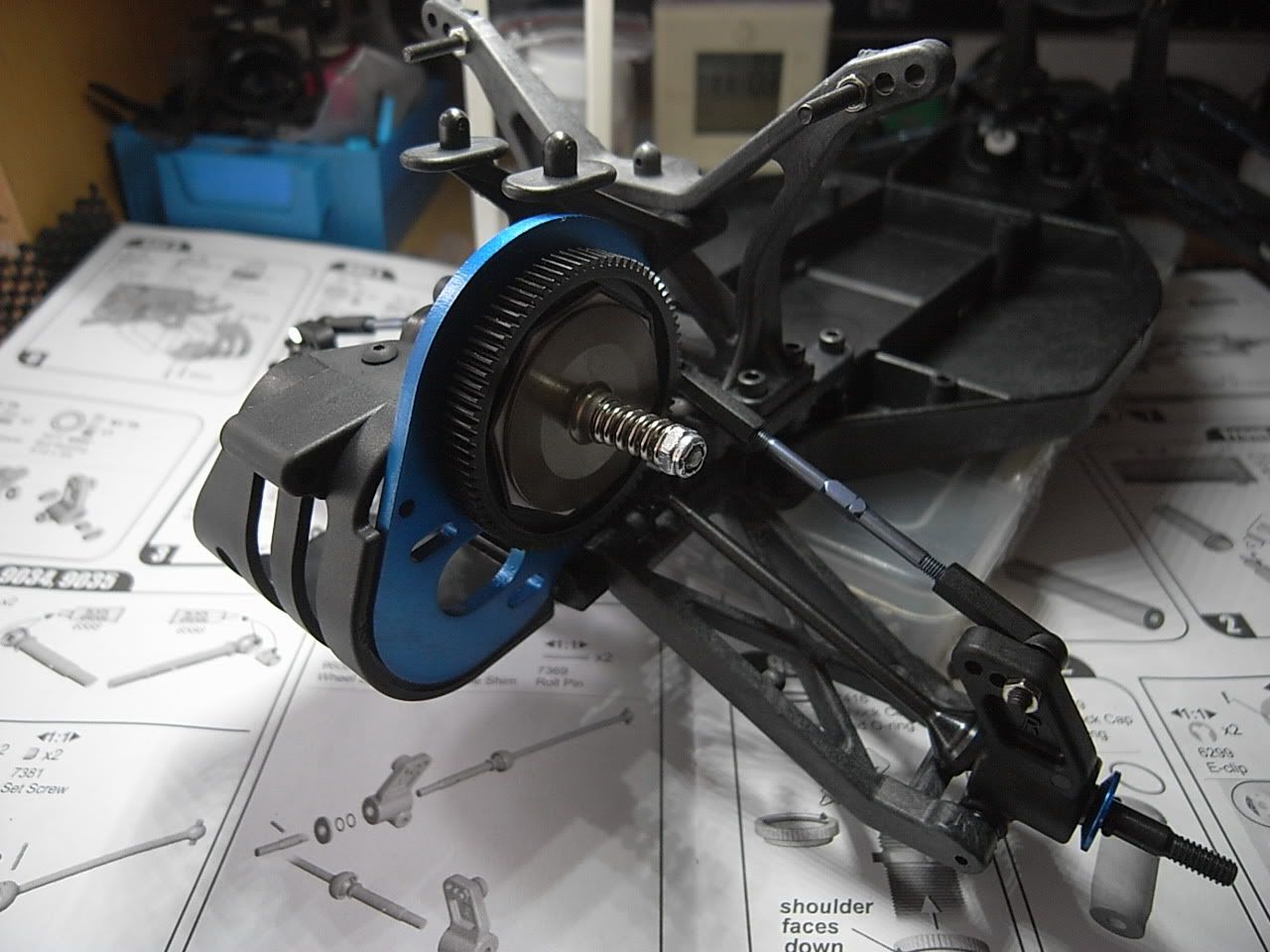

8. 裝埋尾hub, 推銲& motor guard, 車尾已完成啦~

登錄/註冊後可看大圖

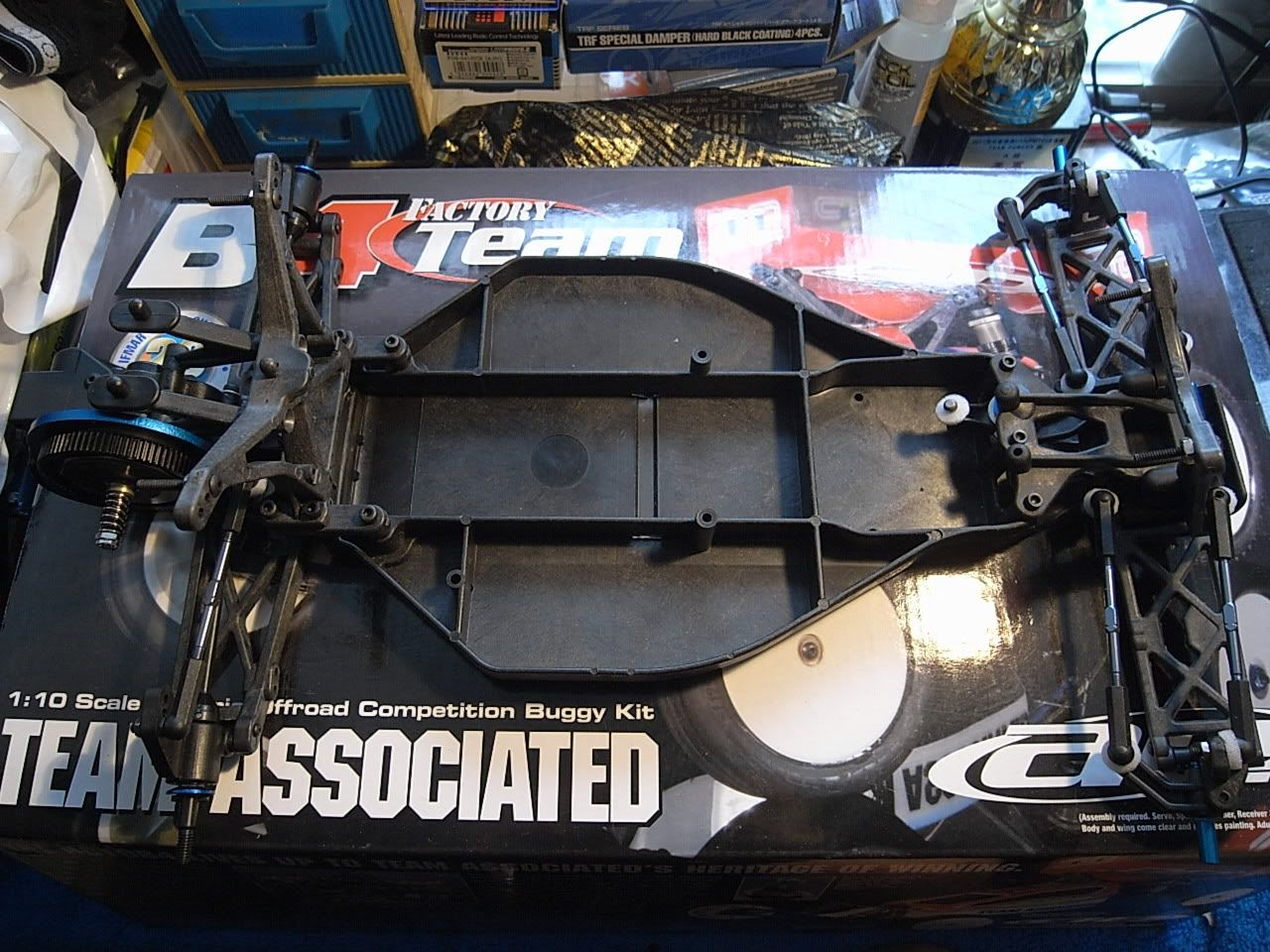

9. 車架大致上完成~

登錄/註冊後可看大圖

作者: lung1 時間: 2011-8-10 17:19
keep3.....

作者: tiger1 時間: 2011-8-10 17:27
IFMAR B4 are all lengthened by 8mm.

Would you do that to this one?

作者: MATHEWCAT 時間: 2011-8-10 17:45
經已安成

作者: tiger1 時間: 2011-8-10 17:48
very fast ar!!

作者: hk_sdu 時間: 2011-8-10 17:57
MATHEWCAT, u are too fast !!!

作者: joeechiu 時間: 2011-8-10 18:17
GOOD

作者: jypepe 時間: 2011-8-10 19:40
好鐘意睇呢d砌車步驟, 我自已砌103gt同m05時都做過, 真係好花心機又易分心砌錯野, 不過有個紀錄比自睇又好值得

作者: gimsink 時間: 2011-8-10 20:51
龍師兄, 份轉向比較單薄, 好容易断, 我断過兩套, 可以買份 Yeah-racing 鋁 servo saver 就耐用好多, 另外块 Bumper 太細, 一 D 作用都冇, 去買块 RMP 六吋 Bumper 就好好多. 但記得上 Bumper 的鑼絲 (共四粒) 要 +3mm, 波箱下面块 T 板最好換鋁件 (Yeah-racing), 因為原裝块膠好 soft, 跳多幾跳好容易 "披", 其他地方基本上冇向問題, 非常耐操 !

作者: gimsink 時間: 2011-8-10 21:07
仲有一樣, server 去 saver 条l鑼絲link好容易滑牙, 真吹漲, 我而家用钉膠將兩邊膠波頭雌死條鑼絲度, 一勞永日.

作者: ozone 時間: 2011-8-10 21:10
B4 自砌車步驟
讃 x2

作者: gimsink 時間: 2011-8-11 15:17
龍師兄, pls take a look to what i meant.
[attach]523930[/attach]
[attach]523931[/attach]
[attach]523932[/attach]
[attach]523933[/attach]

作者: truckman 時間: 2011-8-11 16:56
回復 lung1 的帖子

c hing 你又玩buggy

作者: lung1 時間: 2011-8-11 23:46
本帖最後由 lung1 於 2011-8-11 23:46 編輯

jypepe 發表於 2011-8-10 19:40

登錄/註冊後可看大圖

好鐘意睇呢d砌車步驟, 我自已砌103gt同m05時都做過, 真係好花心機又易分心砌錯野, 不過有個紀錄比自睇又好值 ...

thx~現仲整緊車尾部份....

作者: lung1 時間: 2011-8-11 23:49
本帖最後由 lung1 於 2011-8-11 23:50 編輯

gimsink 發表於 2011-8-10 20:51

登錄/註冊後可看大圖

龍師兄, 份轉向比較單薄, 好容易断, 我断過兩套, 可以買份 Yeah-racing 鋁 servo saver 就耐用 ...

thx remind~
唔知你講轉向邊個位置容易斷呢???
頭bumper 同波箱下面块 T 板暫時用住原裝先, 睇下到時落地點先~

作者: lung1 時間: 2011-8-11 23:50

gimsink 發表於 2011-8-10 21:07

登錄/註冊後可看大圖

仲有一樣, server 去 saver 条l鑼絲link好容易滑牙, 真吹漲, 我而家用钉膠將兩邊膠波頭雌死條鑼 ...

servo 去 saver 条l鑼絲link好容易滑牙> 有無相睇睇~

作者: lung1 時間: 2011-8-11 23:51

truckman 發表於 2011-8-11 16:56

登錄/註冊後可看大圖

回復 lung1 的帖子

c hing 你又玩buggy

未玩過見平所以試下~~

作者: lung1 時間: 2011-8-11 23:52

tiger1 發表於 2011-8-10 17:27

登錄/註冊後可看大圖

IFMAR B4 are all lengthened by 8mm. Would you do that to this one?

唔攪lu, 相信對我黎講影響不大。

作者: lung1 時間: 2011-8-12 00:15
本帖最後由 lung1 於 2011-8-12 00:16 編輯

delete......

作者: lung1 時間: 2011-8-12 00:16

lung1 發表於 2011-8-11 23:51

登錄/註冊後可看大圖

未玩過見平所以試下~~

正打算砌好入mx club 玩~

作者: truckman 時間: 2011-8-12 01:10
到時入去free ar

作者: gimsink 時間: 2011-8-12 09:32
lung ching...
[attach]524125[/attach]
[attach]524126[/attach]
[attach]524127[/attach]
[attach]524124[/attach]

作者: 葉生 時間: 2011-8-12 10:19
lung 師兄~~~你簡直係我救星!!
我都岩岩入左架b4......睇到你個post....
直頭開心死!!!

聽d 師兄講....呢架車最易爛係頭臂同頭油壓座....
想問下邊度有parts 買同埋美制縲絲買?

作者: RGear 時間: 2011-8-12 10:35
除左MX CLUB, 還有那些好地方玩off-road ?

作者: lung1 時間: 2011-8-12 10:47

gimsink 發表於 2011-8-12 09:32

登錄/註冊後可看大圖

lung ching...

THX! ~

作者: lung1 時間: 2011-8-12 10:48
本帖最後由 lung1 於 2011-8-12 10:49 編輯

葉生發表於 2011-8-12 10:19

登錄/註冊後可看大圖

lung 師兄~~~你簡直係我救星!!
我都岩岩入左架b4......睇到你個post....
直頭開心死!!!

問過d ching,
頭尾油壓板, 限滑片及尾底下個塊膠要買定spare~
PARTS 可在1/F, 22/F 買到, 貓店好似都有。

作者: 葉生 時間: 2011-8-12 10:58

lung1 發表於 2011-8-12 10:48

登錄/註冊後可看大圖

問過d ching,
頭尾油壓板, 限滑片及尾底下個塊膠要買定spare~
PARTS 可在1/F, 22/F 買到, 貓店好似都 ...

限滑片係咪呢塊?
http://www.rcmart.com/catalog/rc ... lipper-p-28760.html
貓店....我上次睇過....冇咩可以買到lu....
佢地仲有提過d 波頭會爛得好快.....

作者: lung1 時間: 2011-8-12 11:06

葉生發表於 2011-8-12 10:58

登錄/註冊後可看大圖

限滑片係咪呢塊?
http://www.rcmart.com/catalog/rc-b4t4-team-associated-9604-slipper-p-28760.html
...

呢件..
http://www.teamassociated.com/factoryteam/parts/details/91170/

作者: lung1 時間: 2011-8-12 11:28
UPDATE at 2#~

作者: 葉生 時間: 2011-8-18 14:43
尋晚係樓下試左車......
wow~~~~真係好正....

依家先知咩叫好車.....
又貼地....又靈又聽使.....
一流!!!

作者: smallfaifai 時間: 2011-8-18 16:59

lung1 發表於 2011-8-12 11:06

登錄/註冊後可看大圖

呢件..
http://www.teamassociated.com/factoryteam/parts/details/91170/

呢塊野買唔到又要換可以玩住孖星db01/TRF501X果件先，一樣SIZE的

作者: lung1 時間: 2011-8-18 17:06
本帖最後由 lung1 於 2011-8-19 08:39 編輯

smallfaifai 發表於 2011-8-18 16:59

登錄/註冊後可看大圖

呢塊野買唔到又要換可以玩住孖星db01/TRF501X果件先，一樣SIZE的

thx~ 仲有d咩parts 有其他代用品~?
assoicated 好多parts 都唔齊

作者: smallfaifai 時間: 2011-8-18 17:15

lung1 發表於 2011-8-18 17:06

登錄/註冊後可看大圖

thx~ 仲有d咩parts 有其他代用品~?
assoicated parts 好多parts 都唔齊

真係冇乜啦，車鈴可以用J CONCEPT，另外有d件RPM有出代替品，不過要去外國網站訂

作者: bb149 時間: 2011-8-18 17:25

lung1 發表於 2011-8-12 11:06

登錄/註冊後可看大圖

呢件..
http://www.teamassociated.com/factoryteam/parts/details/91170/

想好跑...限滑片入定一羅啦////////

作者: lung1 時間: 2011-8-19 08:30

bb149 發表於 2011-8-18 17:25

登錄/註冊後可看大圖

想好跑...限滑片入定一羅啦////////

已聽你話入定貨啦

作者: lung1 時間: 2011-8-19 08:32
本帖最後由 lung1 於 2011-8-19 08:47 編輯

smallfaifai 發表於 2011-8-18 17:15

登錄/註冊後可看大圖

真係冇乜啦，車鈴可以用J CONCEPT，另外有d件RPM有出代替品，不過要去外國網站訂

暫時搵過大部份parts 都可以係香港買到,
最難搵到既應該係萬向, motor guard & shock spring set.

作者: lung1 時間: 2011-8-19 08:35
本帖最後由 lung1 於 2011-8-19 08:36 編輯

葉生發表於 2011-8-12 10:58

登錄/註冊後可看大圖

限滑片係咪呢塊?
http://www.rcmart.com/catalog/rc-b4t4-team-associated-9604-slipper-p-28760.html
...

波頭可以換rpm~ 超硬淨~
http://www.rcmart.com/catalog/rc-ball-73372-heavy-duty-ends-p-30639.html

作者: lung1 時間: 2011-8-19 08:37

gimsink 發表於 2011-8-12 09:32

登錄/註冊後可看大圖

lung ching...

thx~

作者: lung1 時間: 2011-8-19 08:38

葉生發表於 2011-8-18 14:43

登錄/註冊後可看大圖

尋晚係樓下試左車......
wow~~~~真係好正....
依家先知咩叫好車.....

我今個星期日先落地~
而家架車仲差電子野未裝~

作者: smallfaifai 時間: 2011-8-19 13:22

lung1 發表於 2011-8-19 08:32

登錄/註冊後可看大圖

暫時搵過大部份parts 都可以係香港買到,
最難搵到既應該係萬向, motor guard & shock spring set.

不過4.1的萬向好耐用的，唔似TOURING成日要維修.......
MOTOR GUARD通常都好少要換，可以放心~

彈弓方面真係冇乜印象，等我返去試下用孖星品度下位先

作者: 葉生 時間: 2011-8-19 16:58

smallfaifai 發表於 2011-8-19 13:22

登錄/註冊後可看大圖

不過4.1的萬向好耐用的，唔似TOURING成日要維修.......
MOTOR GUARD通常都好少要換，可以放心~

201/ 501 既彈弓又岩唔岩使呀? 我見佢都叫平喎.....

作者: bb149 時間: 2011-8-22 11:16

lung1 發表於 2011-8-10 17:19

登錄/註冊後可看大圖

keep3.....

試車怎樣呀!!!!

作者: lung1 時間: 2011-8-22 11:41
本帖最後由 lung1 於 2011-8-22 11:41 編輯

bb149 發表於 2011-8-22 11:16

登錄/註冊後可看大圖

試車怎樣呀!!!!

玩左一排電跟住落大雨走人

作者: lung1 時間: 2011-8-22 11:42

smallfaifai 發表於 2011-8-19 13:22

登錄/註冊後可看大圖

不過4.1的萬向好耐用的，唔似TOURING成日要維修.......
MOTOR GUARD通常都好少要換，可以放心~

彈弓我買左TAMIYA 501X 個套, 岩用!

作者: MATHEWCAT 時間: 2011-8-22 12:10
lung兄我diyb4尾加了風扇

作者: MATHEWCAT 時間: 2011-8-22 12:22
風扇加了保護裝置

作者: lung1 時間: 2011-8-22 22:08
本帖最後由 lung1 於 2011-8-22 22:12 編輯

MATHEWCAT 發表於 2011-8-22 12:10

登錄/註冊後可看大圖

lung兄我diyb4尾加了風扇

呢個方法肯定死梗, MOTOR 一落地就搞掂

BUGGY 落風扇死得好快。

作者: joho 時間: 2011-8-22 22:35
2WD really no need to use any fan la, not for motor and no need for ESC too...

作者: MATHEWCAT 時間: 2011-8-22 23:19
回復 lung1 的帖子

星期五試下就寫個report比你龍兄

作者: 134 時間: 2011-8-23 18:34

可能一跳起就鰐頭,之後落地就 motor 永遠落地先,後果..........

, (因把風扇太大風,會把車尾吹落地)

作者: ericcham 時間: 2011-8-28 01:47
CHINH, 我砌砌下唔見到圖中圈住個支1/16" AXLE ROLL PINS...HK 可以邊到買到?

[attach]529415[/attach]

作者: 葉生 時間: 2011-9-8 15:15
回復 gimsink 的帖子

師兄,.....你放咁多重量係車頭係咩原因? thx!!

作者: gimsink 時間: 2011-9-8 22:53
因為大油起步經常起頭, 而且我想架車灣位頓少少, 容易 D玩....

作者: 葉生 時間: 2011-9-9 10:55

gimsink 發表於 2011-9-8 22:53

登錄/註冊後可看大圖

因為大油起步經常起頭, 而且我想架車灣位頓少少, 容易 D玩....

我去tko 試車好難指正架車同好易甩尾, 係咪動力太大 (有刷23t, 原裝齒比 )
有咩方法架車會易控d ? 加重量係頭? 定係呢個係2wd 既死症?

作者: jf813 時間: 2011-9-9 16:06
slipper too tight.

and what tires are you using?

作者: tunagt 時間: 2011-9-11 17:47
回復 gimsink 的帖子

彎位頓小小...是不是減少頭重量.......有錯請指正
