標題: 聖育強校車制作分享 [打印本頁]

作者: ericsky 時間: 2010-11-6 23:12
標題: 聖育強校車制作分享
本帖最後由 ericsky 於 2010-11-8 15:17 編輯

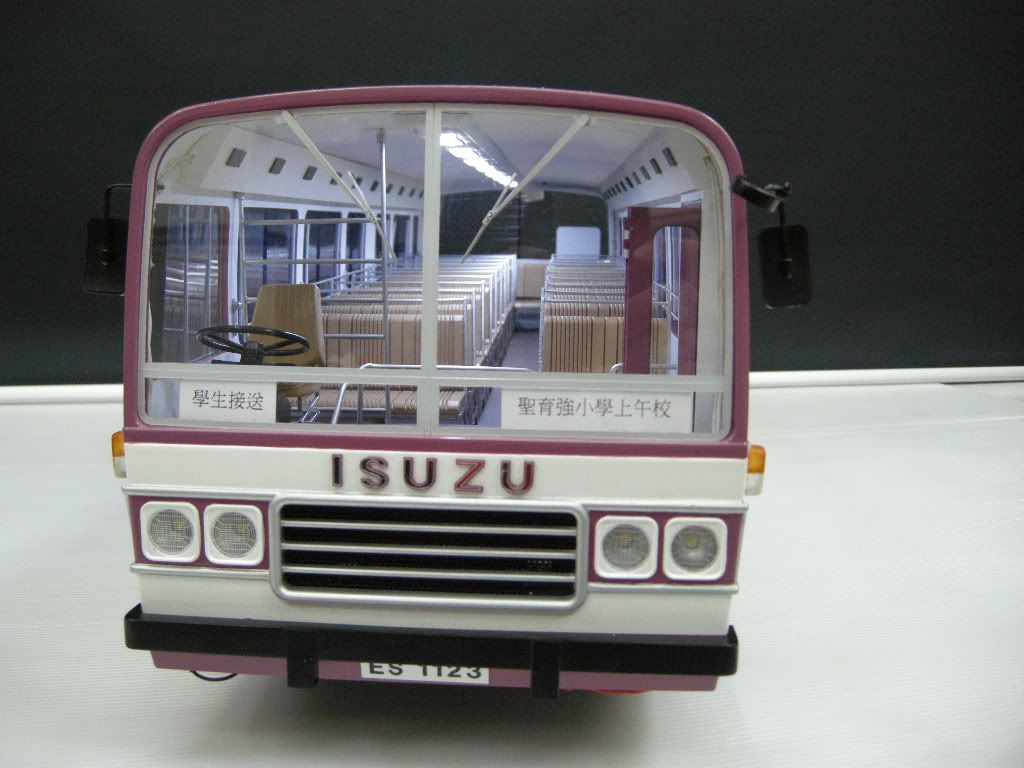

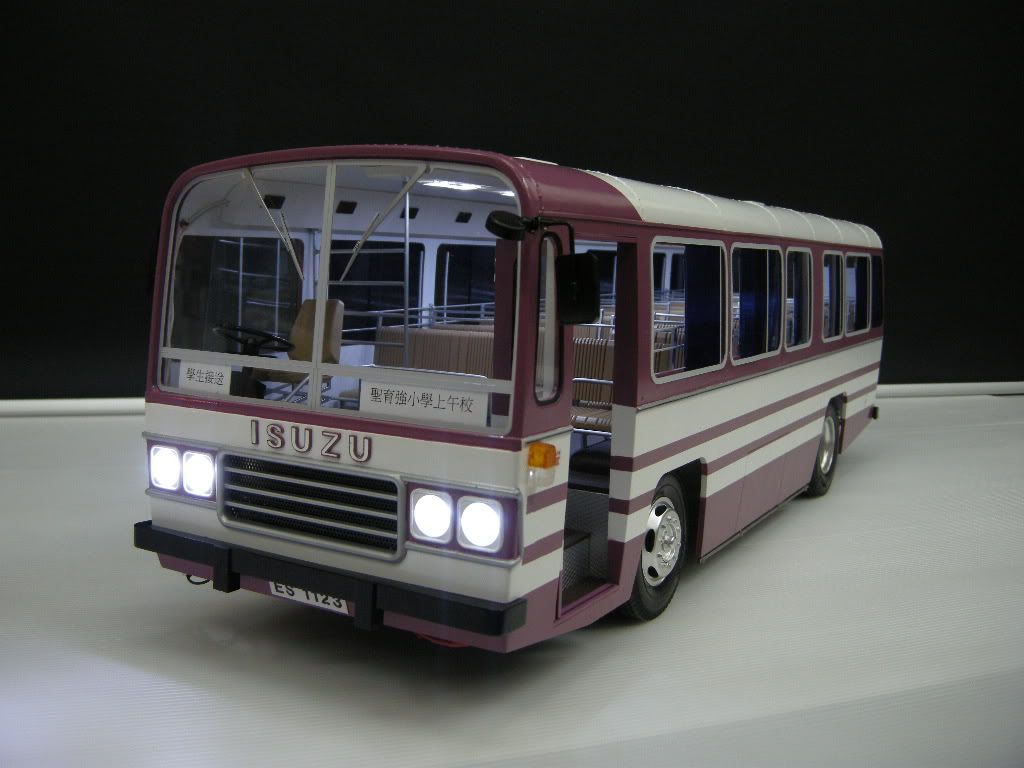

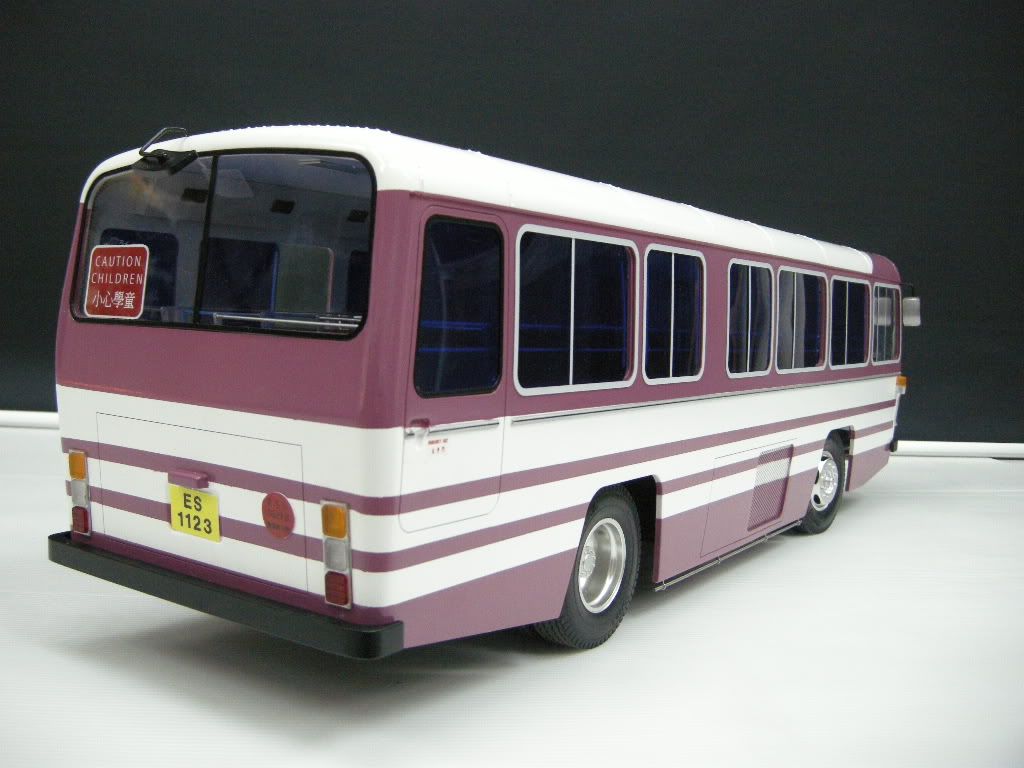

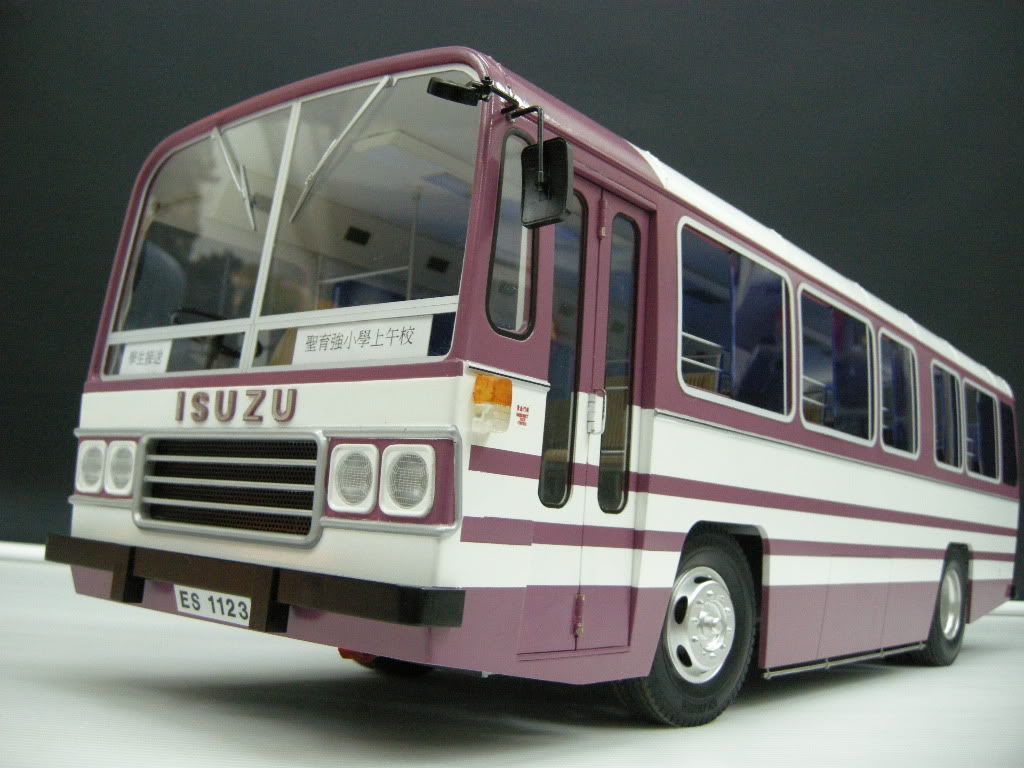

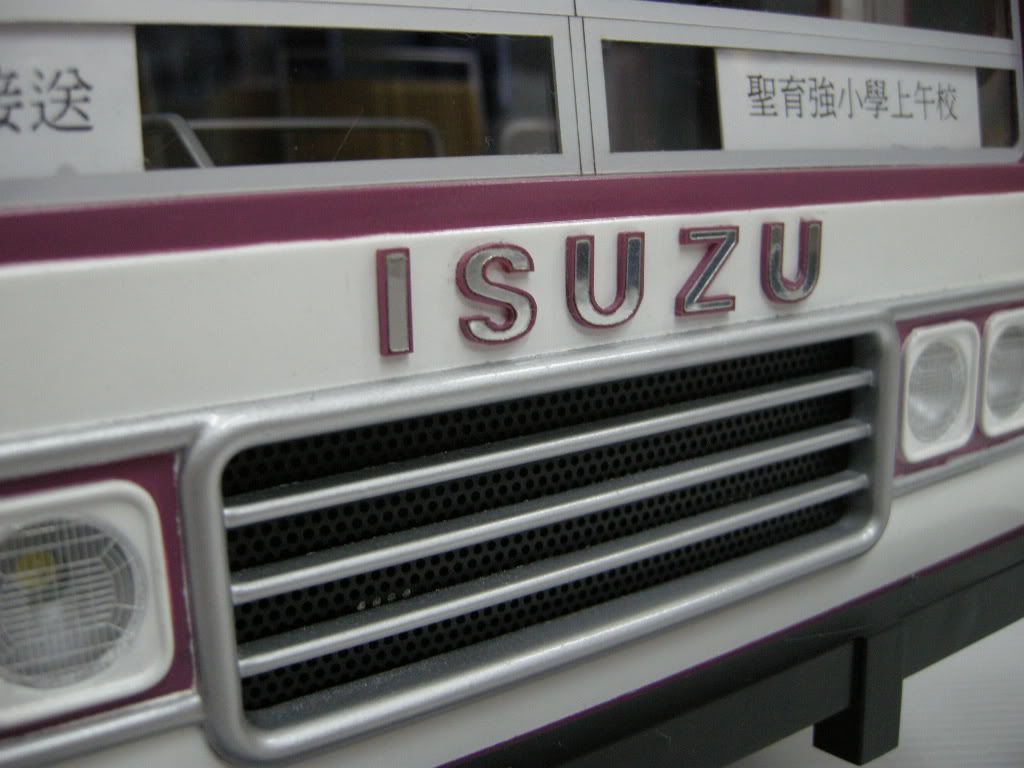

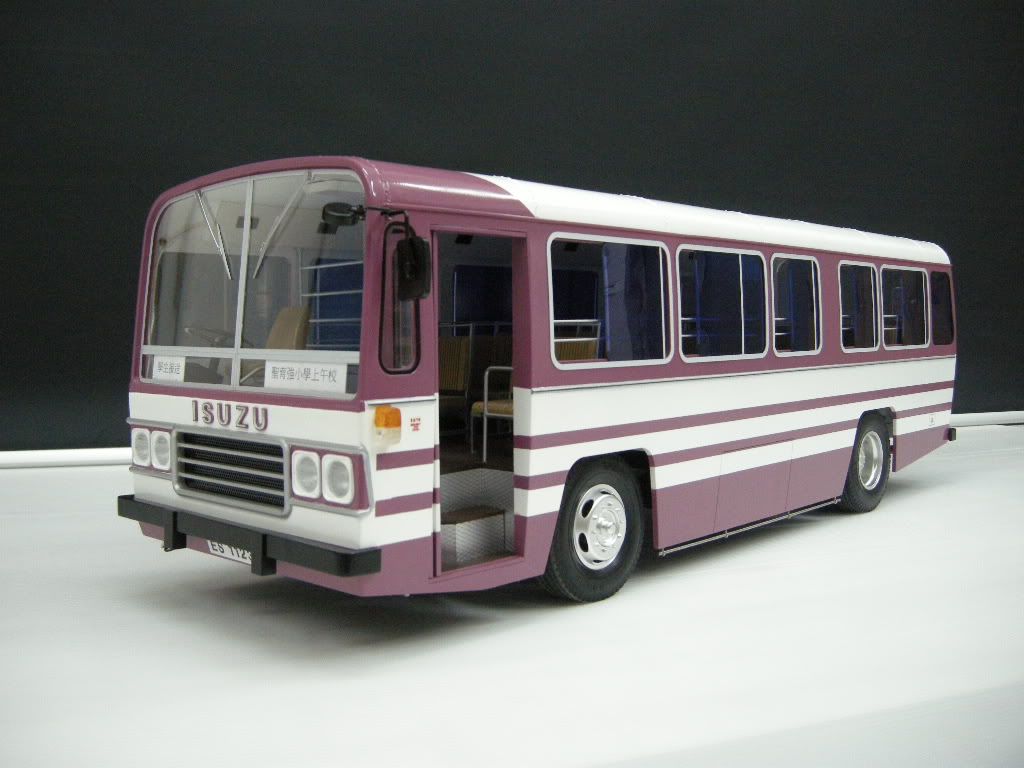

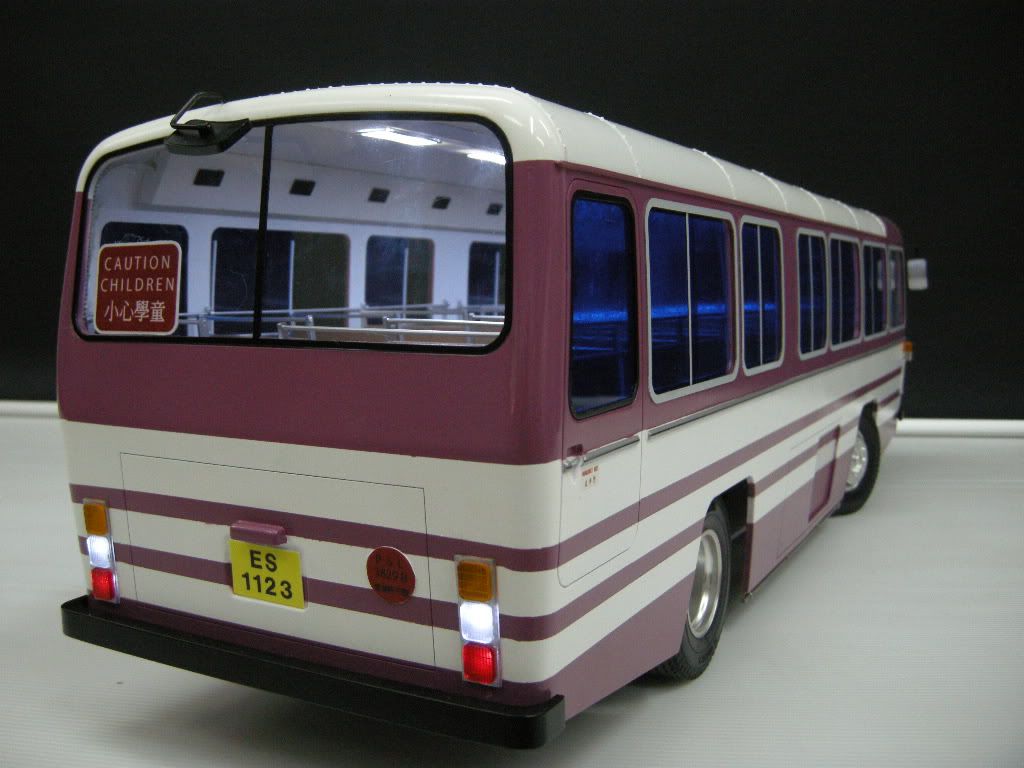

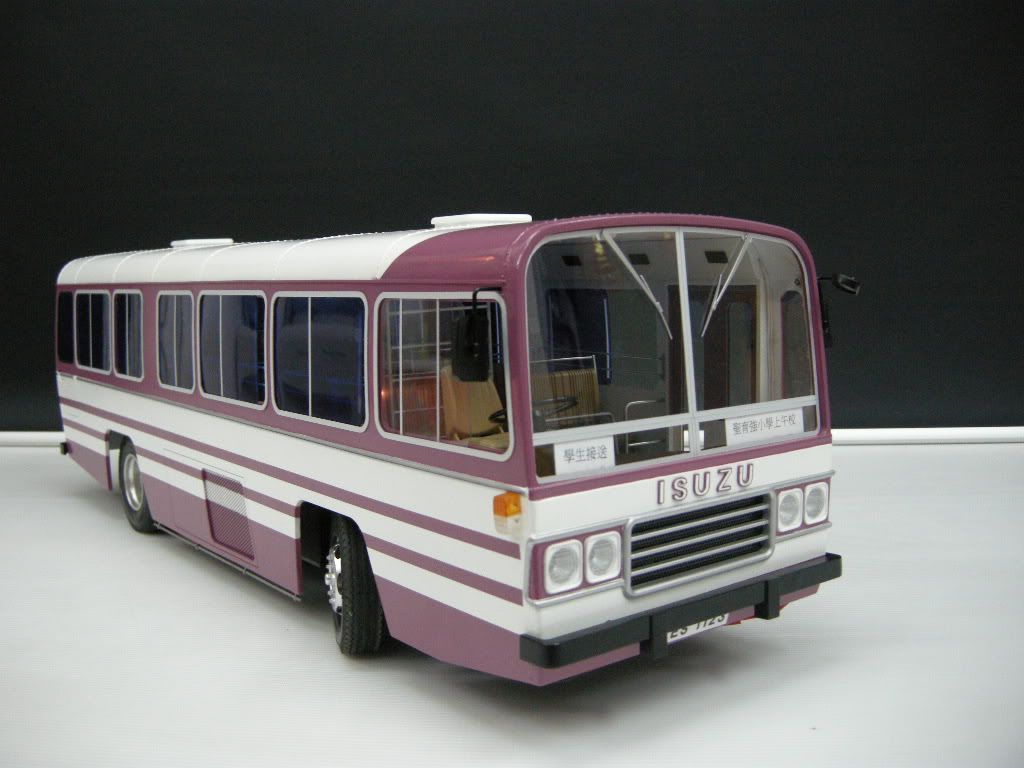

各位同學，請交11月份校車費。

登錄/註冊後可看大圖

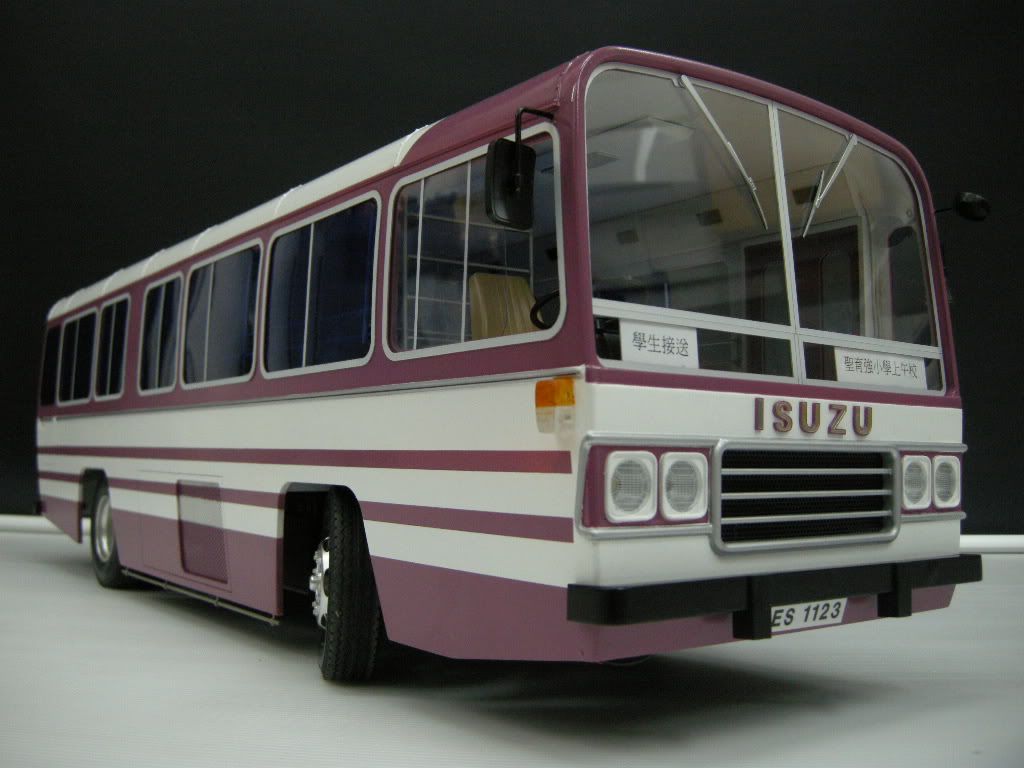

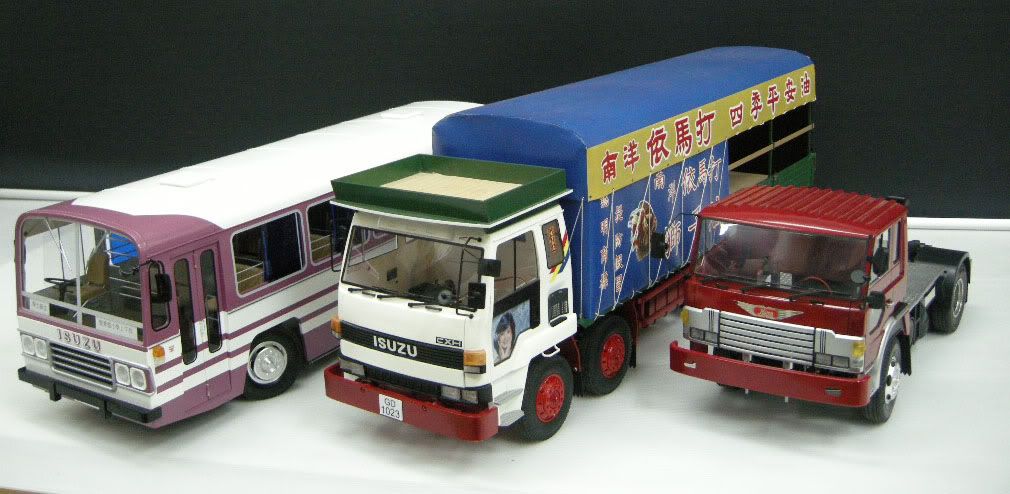

明天參加 "[仁濟慈善遙控車邀請賽] 籌款表演活動" 之課外活動同學，請準時到操場門口集合。

登錄/註冊後可看大圖

作者: chub 時間: 2010-11-6 23:17
哇!!好靚呀!!

作者: 7428 時間: 2010-11-6 23:18
又一毒品~好靚呀!!明天就見到真身

作者: symlok 時間: 2010-11-6 23:18
知到

明天見啦

作者: 老古 時間: 2010-11-6 23:19
當年不知載了幾多奔向理想及尋求知識的學生到各院校上學，居功至偉，這真是一部佳作，能令無數人回憶起從前，真令人感動。

作者: MacUser 時間: 2010-11-6 23:24
真係無得頂! 好靚!

作者: mansiu 時間: 2010-11-6 23:25
嘩~~靚仔到 O 哂咀

作者: 1524 時間: 2010-11-6 23:25
好靚!!

作者: michael23x 時間: 2010-11-6 23:25
好一間性慾強小學！

作者: advox 時間: 2010-11-6 23:27

快d加埋張行車証

作者: bnn 時間: 2010-11-6 23:29
好正!

,做得好好

作者: kaho1124 時間: 2010-11-6 23:30
好靚呀

作者: 鐵佬 時間: 2010-11-6 23:31
近日工房師兄的手工及技術,真是強了好多好多,像真度幾乎接近100%.

作者: Evo露筍 時間: 2010-11-6 23:40
靚到我唔知可以講d咩......

作者: WYMAN 時間: 2010-11-6 23:49
正到冇朋友

作者: coollookpa 時間: 2010-11-7 00:00
如果唔用白光燈會好好多，嗰個年代唔會有白光燈，唯一缺點

作者: cx104 時間: 2010-11-7 00:01
毒死人啦....
遲下會唔會有團購?

車頭唔用返燈膽?

作者: 小湘 時間: 2010-11-7 00:02
好令~~好有回憶=]

作者: ericsky 時間: 2010-11-7 00:05
一來手頭上冇足夠膽仔用，二來怕D膽仔燒左一兩粒，到時真係眼怨！

作者: ericsky 時間: 2010-11-7 00:14
回復 17# cx104

臀購唔好LU ，自娛吧啦。

作者: roychung 時間: 2010-11-7 00:35
好好好.....正.明天where可以睇這表演??

作者: 海怪 時間: 2010-11-7 01:53
好正....諗返以前返小學/去旅行/去牙科保健..都係坐呢D巴士

作者: z1118 時間: 2010-11-7 02:27
又一瘋癲作品

用烏絲色既 led 就完美啦

作者: OoCIRCUSoO 時間: 2010-11-7 02:39
好靚!!!!!正爆!!!!!

作者: ford 時間: 2010-11-7 03:44
真喺睇到眼溼溼

可能真喺老了.

作者: bennymo 時間: 2010-11-7 03:52
嘩...堅到冇朋友呀

作者: twm001 時間: 2010-11-7 03:54
支持一下

作者: a11fchung 時間: 2010-11-7 04:16
great!!

k1-p6童年回憶的一部份.

謝謝你的分享!!

作者: legochunyin 時間: 2010-11-7 06:10
唔知講咩好

作者: MRX-2 時間: 2010-11-7 07:49

靚到我唔知可以講d咩......
Evo露筍發表於 2010-11-6 23:40

登錄/註冊後可看大圖

你可以講粗口之後俾人ban

作者: MRX-2 時間: 2010-11-7 07:50

回復 cx104

臀購唔好LU ，自娛吧啦。
ericsky 發表於 2010-11-7 00:14

登錄/註冊後可看大圖

你終於領悟到第七感了！

作者: MRX-2 時間: 2010-11-7 07:53
本帖最後由 MRX-2 於 2010-11-7 08:17 編輯

登錄/註冊後可看大圖

ericsky 發表於 2010-11-6 23:12

登錄/註冊後可看大圖

今天是否3部齊到？最少都要帶兩部架

作者: [email protected] 時間: 2010-11-7 07:58
回復 32# MRX-2
架旅巴好像樣

作者: MRX-2 時間: 2010-11-7 08:05
本帖最後由 MRX-2 於 2010-11-7 08:17 編輯

回復 MRX-2
架旅巴好像樣
[email protected] 發表於 2010-11-7 07:58

登錄/註冊後可看大圖

你今天也來嗎？

作者: tony141111hk 時間: 2010-11-7 08:48
Support support

作者: wyman18 時間: 2010-11-7 09:20
eric 兄..你甘樣想毒死我地咩

作者: [email protected] 時間: 2010-11-7 09:38
回復 36# wyman18
死硬,頂唔順

作者: [email protected] 時間: 2010-11-7 09:39
回復 34# MRX-2

有機會嚟睇好嘢

作者: wyman18 時間: 2010-11-7 09:45

回復 wyman18
死硬,頂唔順
[email protected] 發表於 2010-11-7 09:38

登錄/註冊後可看大圖

你都就黎攞佢返屋企啦

作者: [email protected] 時間: 2010-11-7 09:49
回復 20# ericsky
幾時有間聖育强小學(性慾強)

作者: [email protected] 時間: 2010-11-7 09:51
回復 30# MRX-2
隨便講,講左舒服啲

作者: yeeha0518 時間: 2010-11-7 11:04
good job

作者: ericsky 時間: 2010-11-7 11:11
回復 40# [email protected]

幾時有間聖育强小學(性慾強)

失禮，我係校長，個個工房C兄成長中必讀過的小學

作者: lyboy 時間: 2010-11-7 11:21
我一望就俾個校名吸引住

作者: chunchun516 時間: 2010-11-7 13:02
好掂呀！

作者: 宅男 時間: 2010-11-7 17:10
中原地圖都搵唔到

[attach]430311[/attach]

作者: [email protected] 時間: 2010-11-7 21:55
回復 43# ericsky
師父答得妙,答得呱呱叫

作者: ericyeung78 時間: 2010-11-7 21:57

回復 [email protected]

幾時有間聖育强小學(性慾強)

失禮，我係校長，個個工房C兄成長中必讀 ...
ericsky 發表於 7-11-2010 11:11

登錄/註冊後可看大圖

平畤講野禁正經,估唔到你

作者: MRX-2 時間: 2010-11-7 23:28

平畤講野禁正經,估唔到你
ericyeung78 發表於 2010-11-7 21:57

登錄/註冊後可看大圖

咁講所有正人君子豈不是讀聖毛能小學出身？

作者: bnn 時間: 2010-11-7 23:48
今日落荷理活廣場,終於睇到師兄架車真身,俾睇相靚好多

作者: ericyeung78 時間: 2010-11-7 23:55

咁講所有正人君子豈不是讀聖毛能小學出身？
MRX-2 發表於 7-11-2010 23:28

登錄/註冊後可看大圖

你係校長?

作者: 330324059 時間: 2010-11-7 23:59
見到呢部校巴又諗番我小時坐呢款車去旅行賴咗屎

作者: MR.TAMIYA 時間: 2010-11-8 00:05
very beautiful woo
very hard to DIY the small stuff wor

作者: MR.TAMIYA 時間: 2010-11-8 00:05
very hard working aa

作者: boniface 時間: 2010-11-8 00:26
真係堅到........

作者: ericsky 時間: 2010-11-8 09:06
本帖最後由 ericsky 於 2010-11-8 09:16 編輯

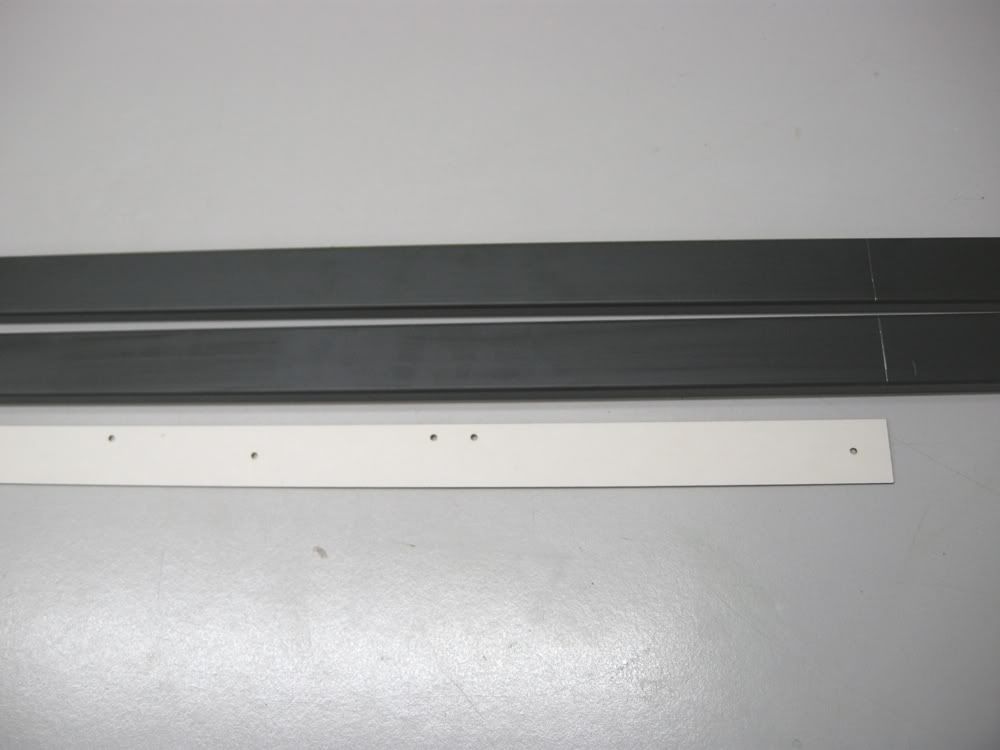

新鮮龍骨一條，用薄咭 mark 所需要的孔位，用於左右龍骨上，這樣會確實左右龍骨圓孔一樣距離。

登錄/註冊後可看大圖

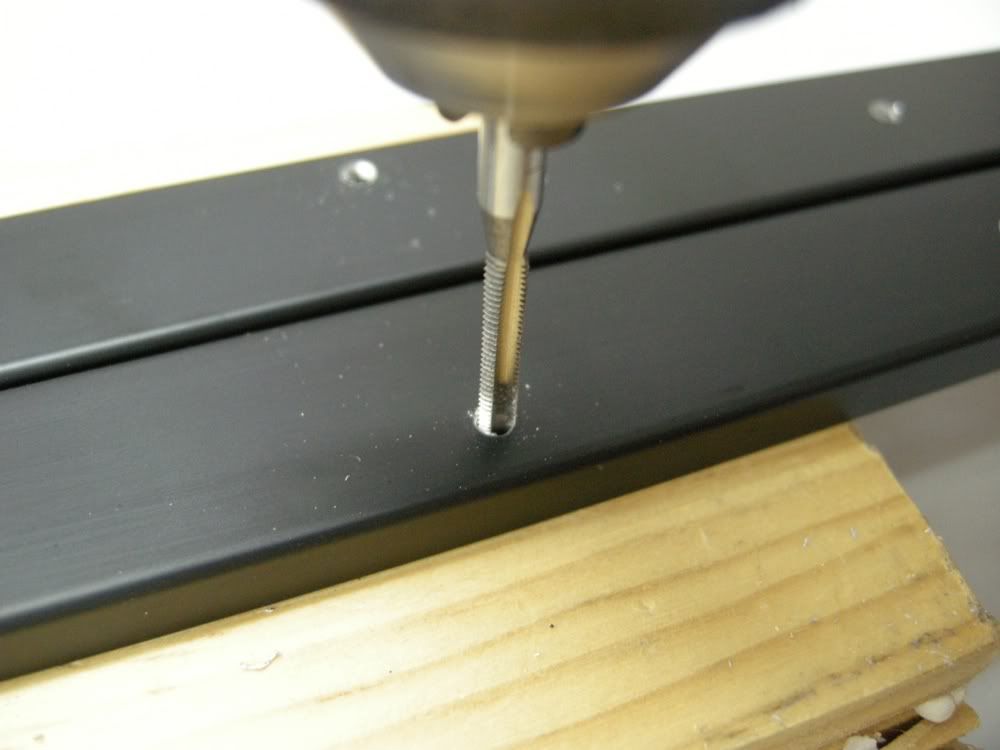

先用2.5mm開孔，再用3mm C 攻開牙

登錄/註冊後可看大圖

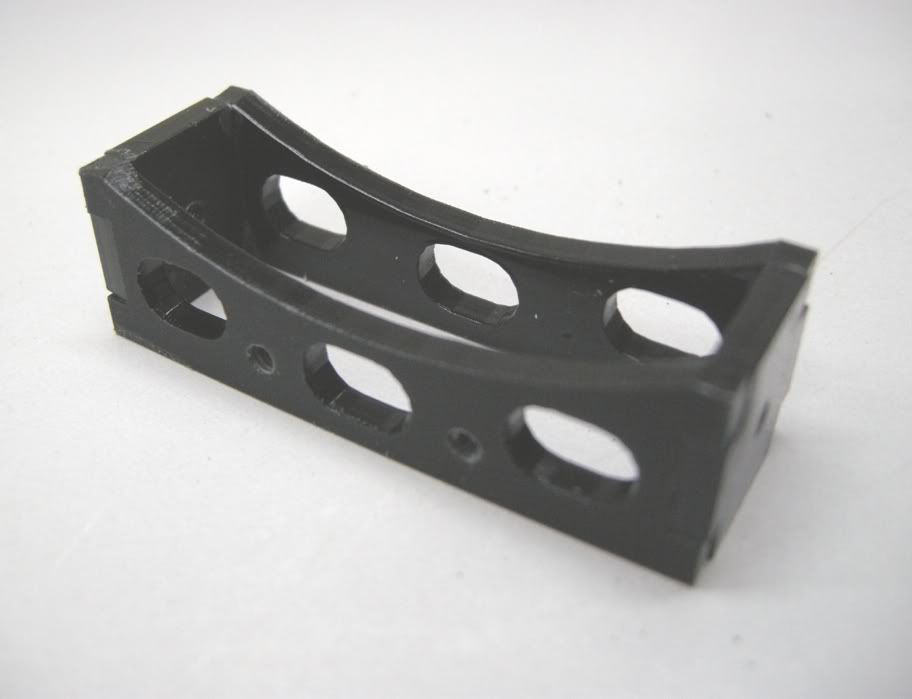

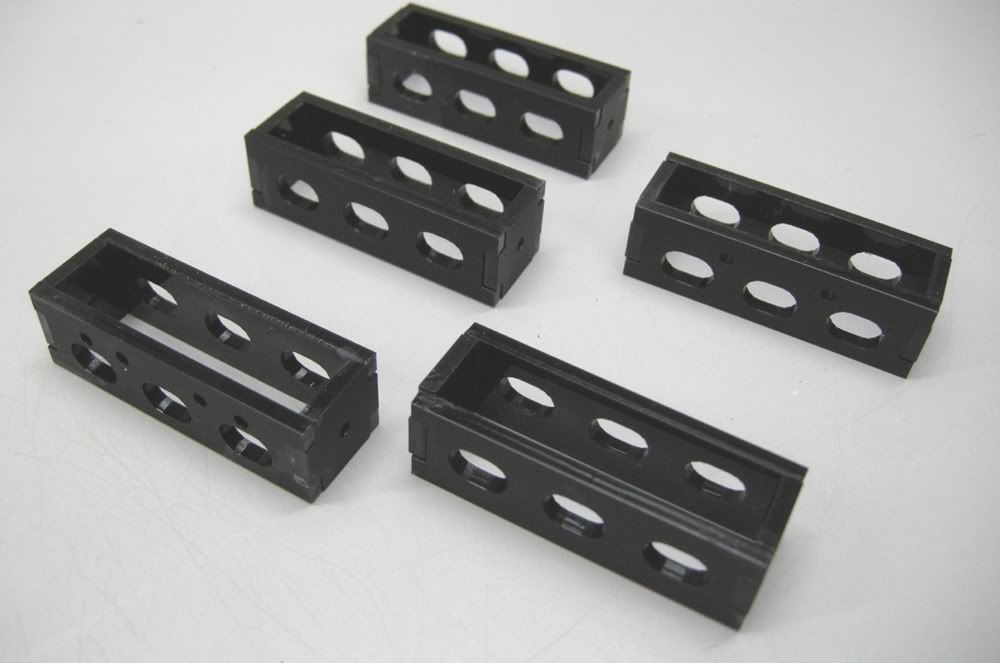

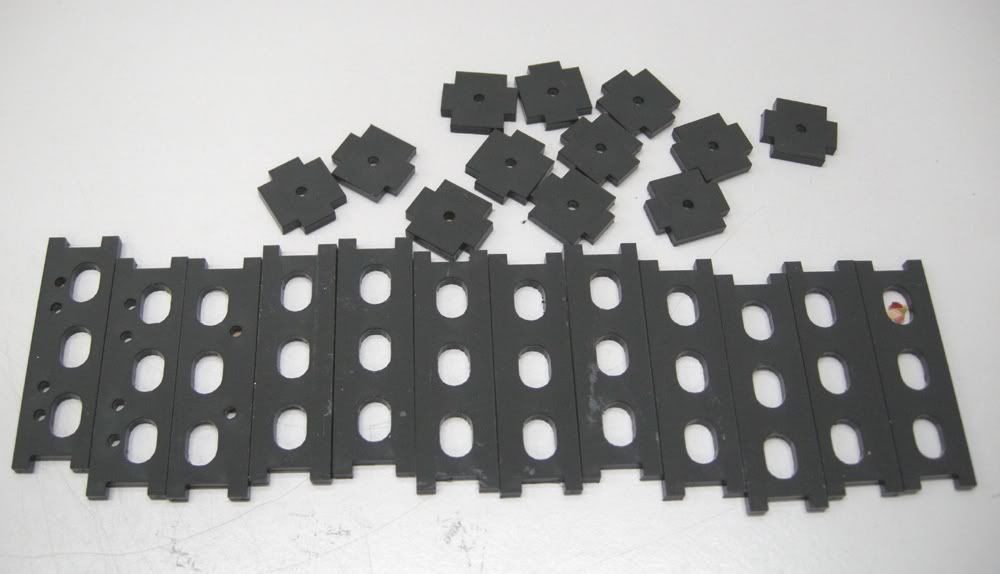

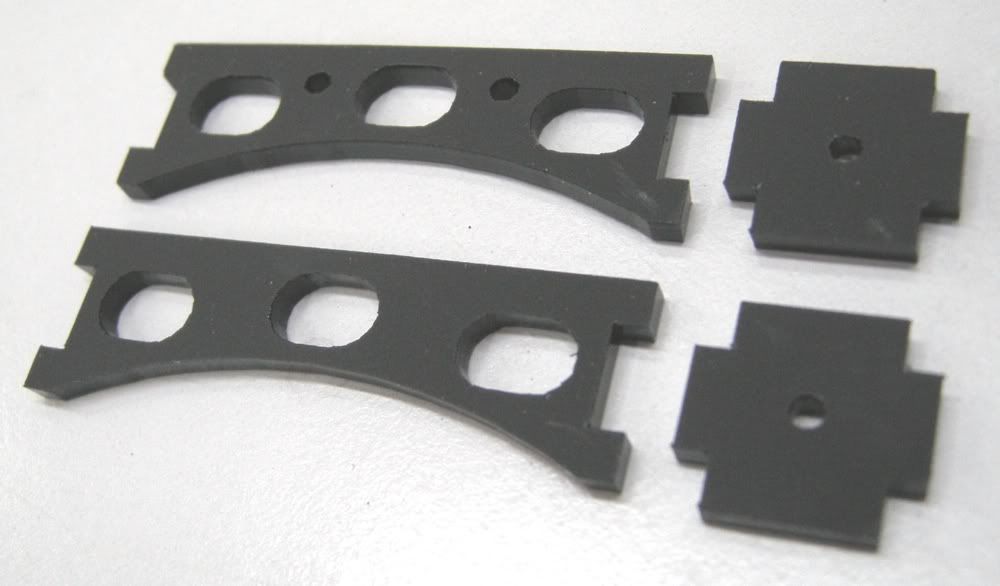

自己因為冇足夠橫膽支架，只好自己造。

登錄/註冊後可看大圖

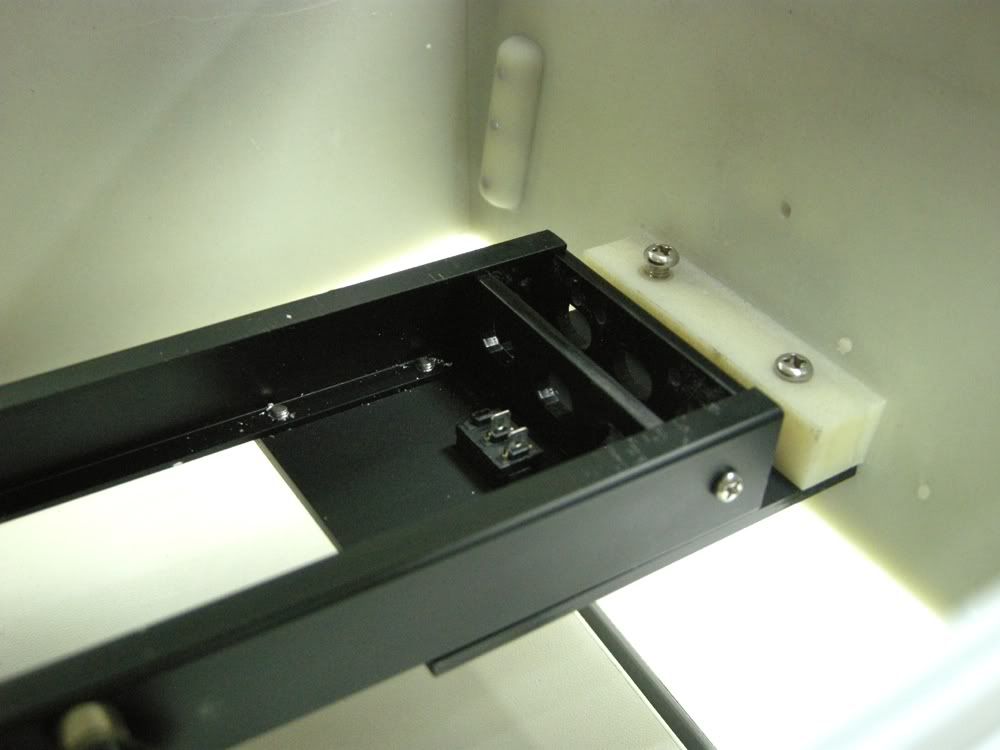

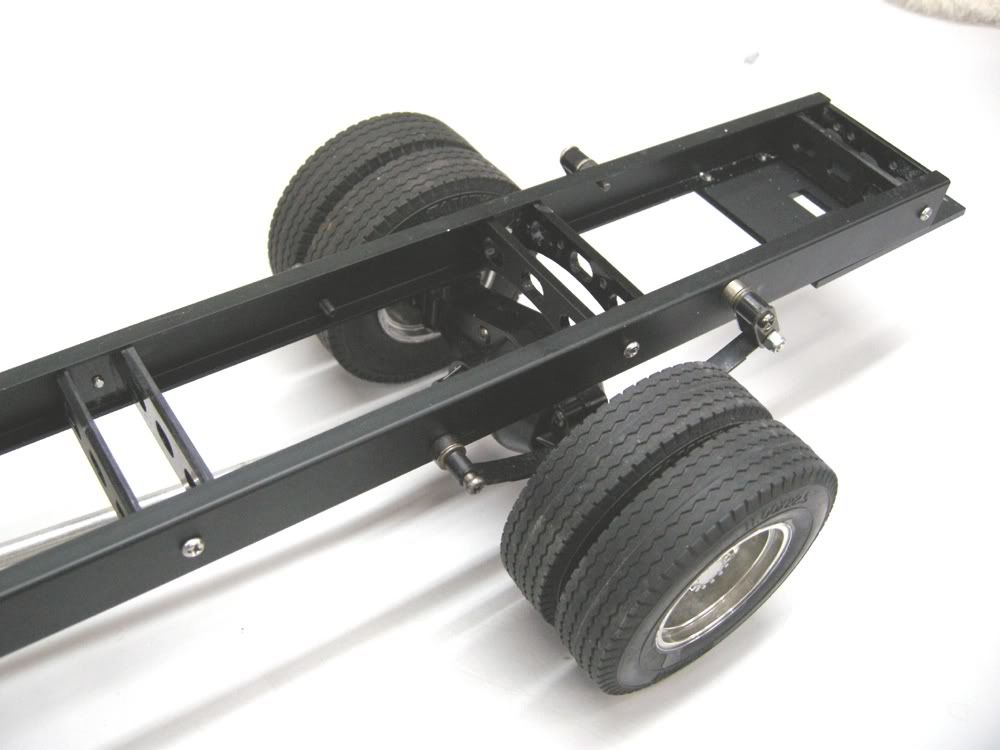

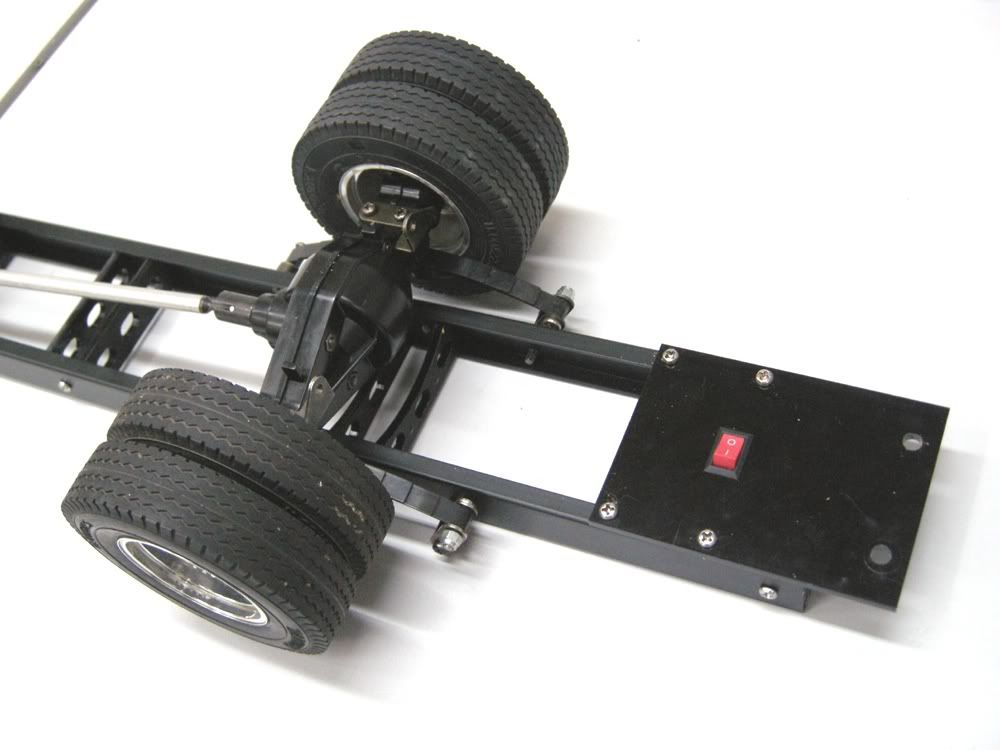

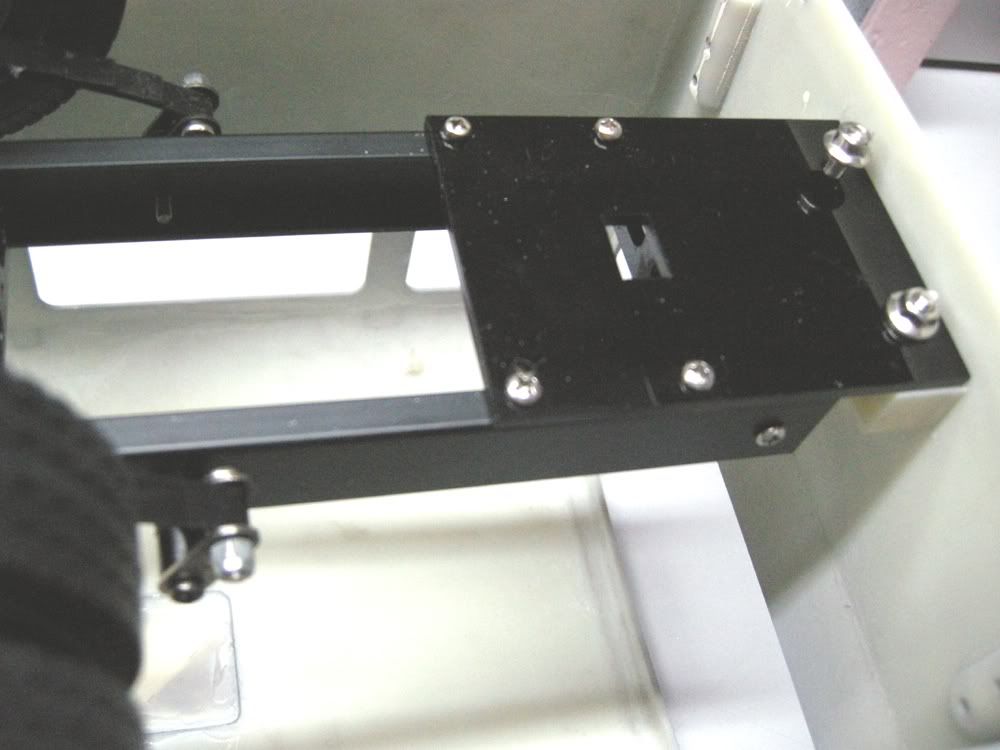

尾部開關位，及支撐車殼位。

登錄/註冊後可看大圖

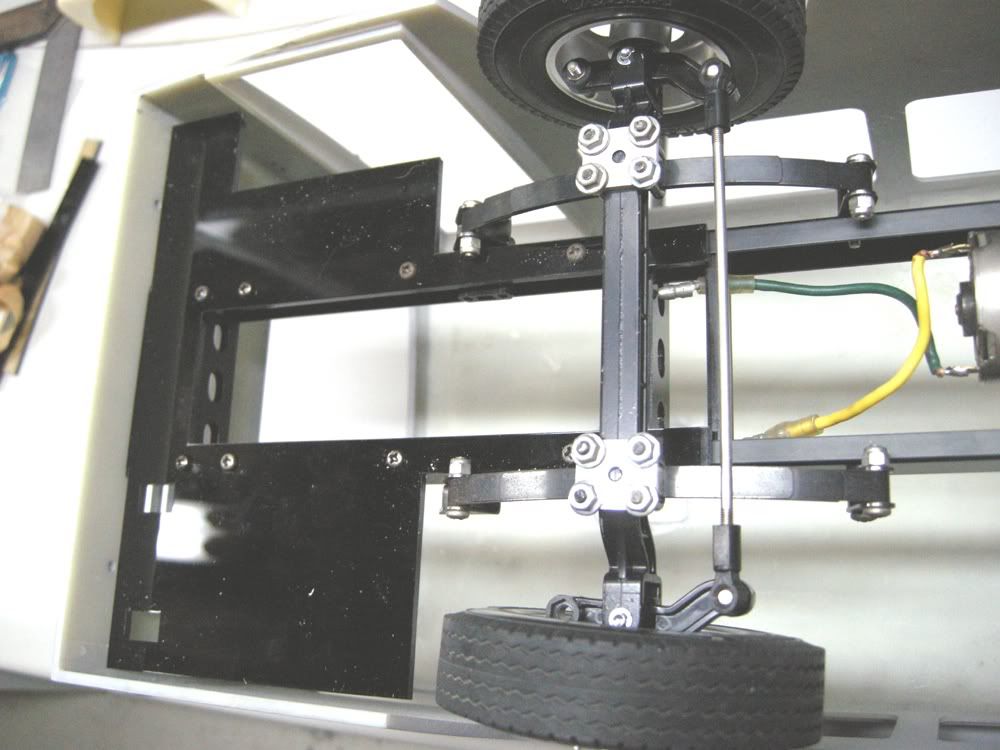

車頭開關位，及支撐車殼位。

登錄/註冊後可看大圖

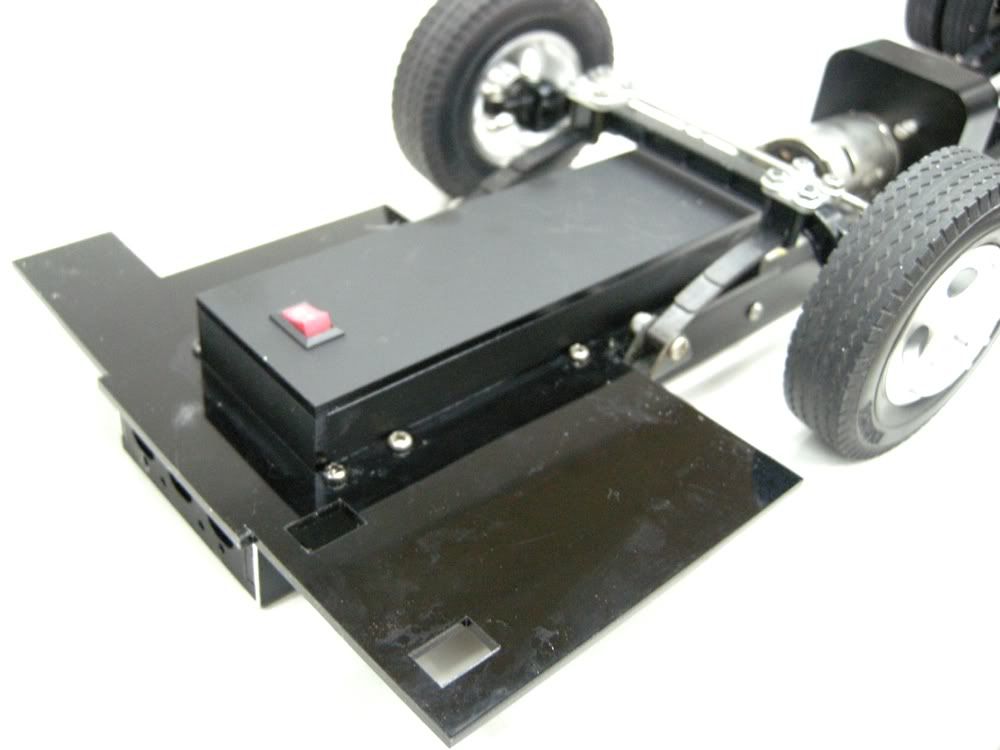

內部可藏電子組件及接收。

登錄/註冊後可看大圖

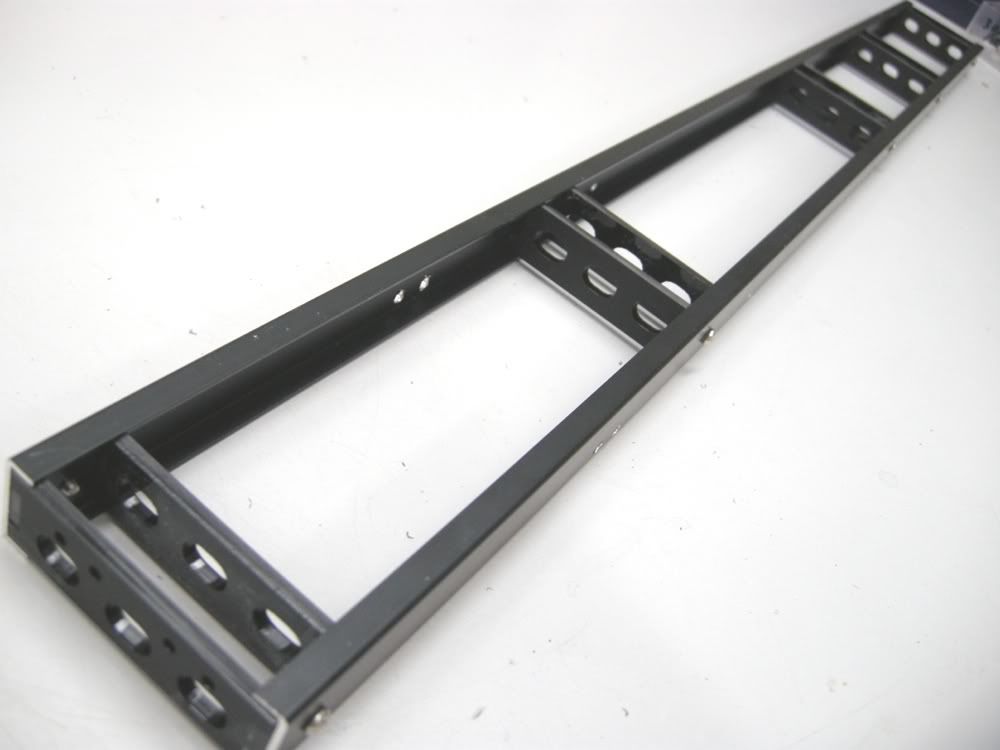

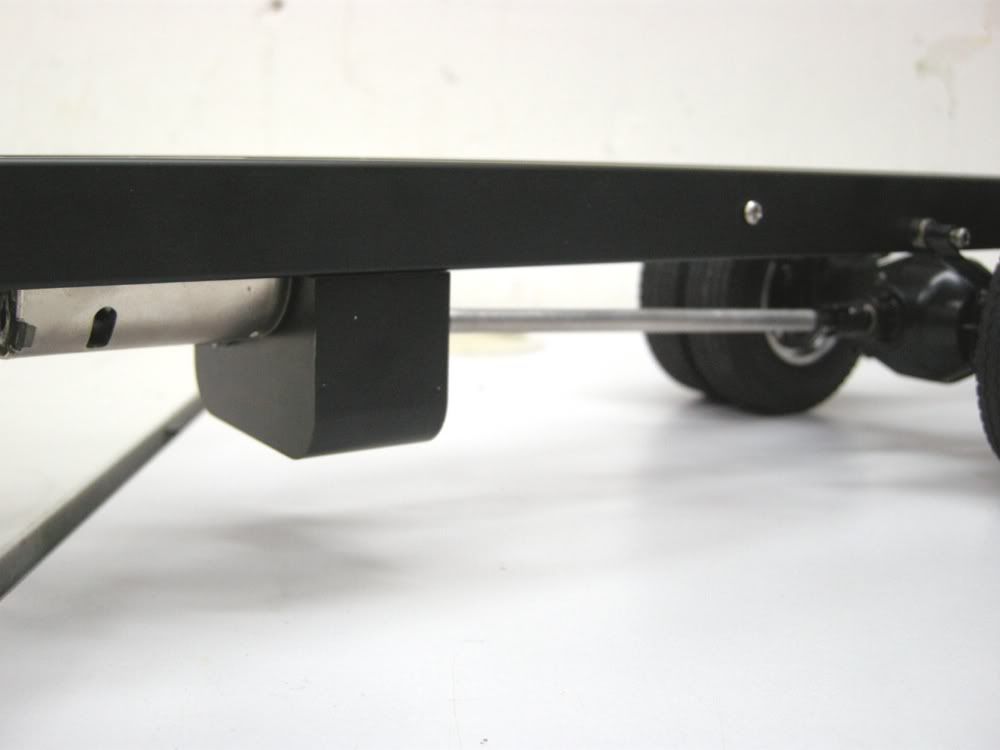

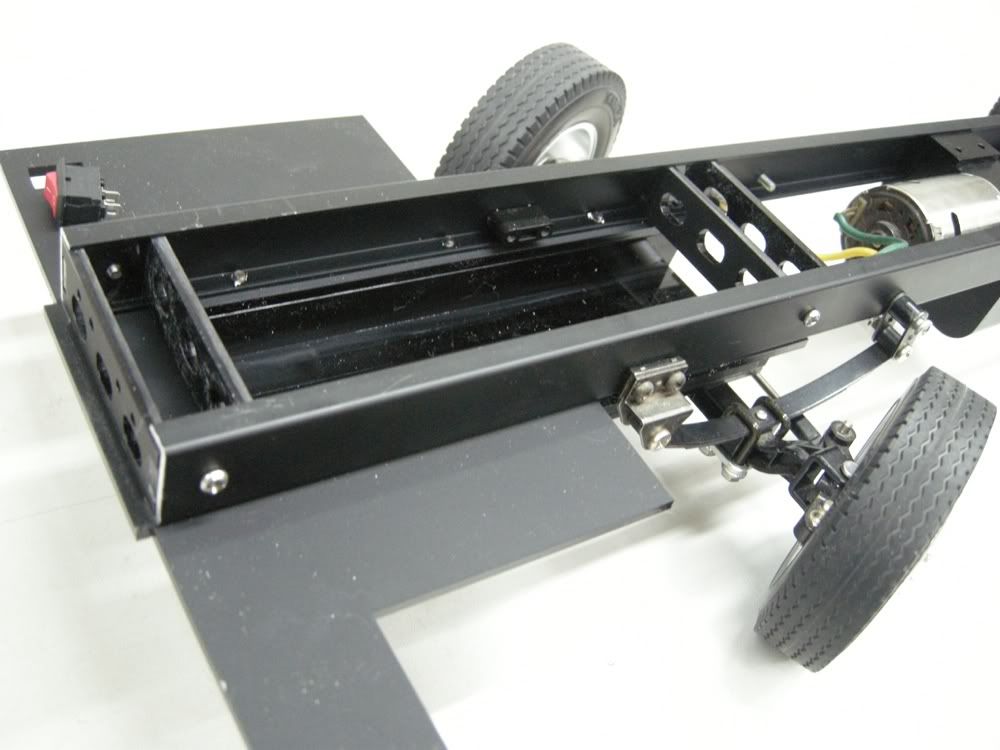

完成之車架以上不凸出，這樣不會妨礙車寵內組裝。

登錄/註冊後可看大圖

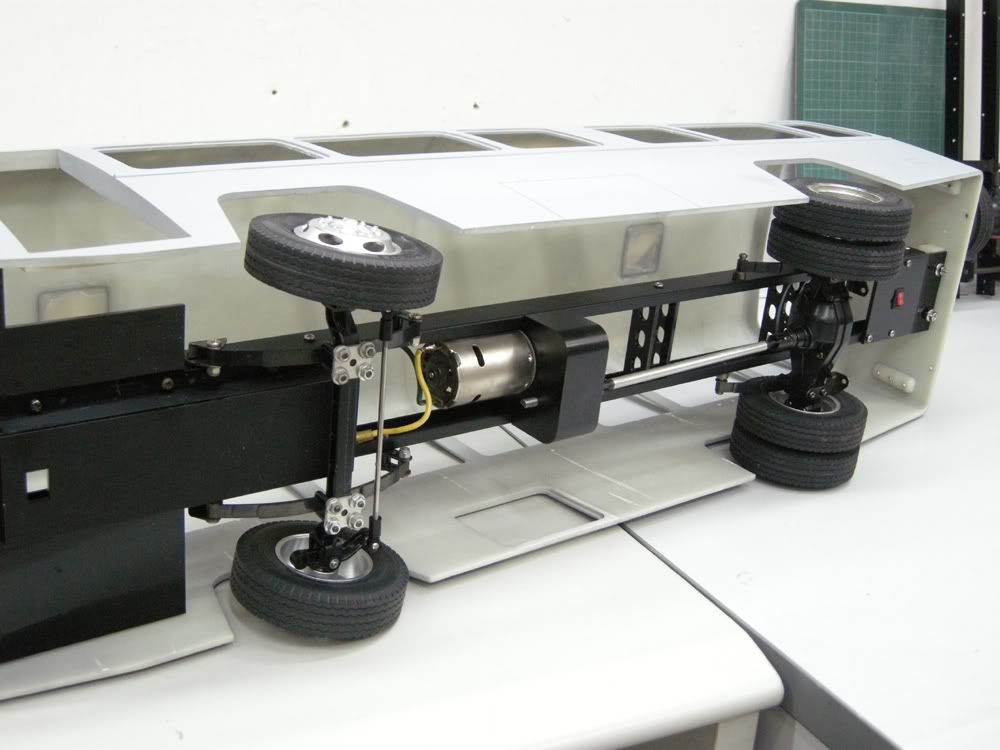

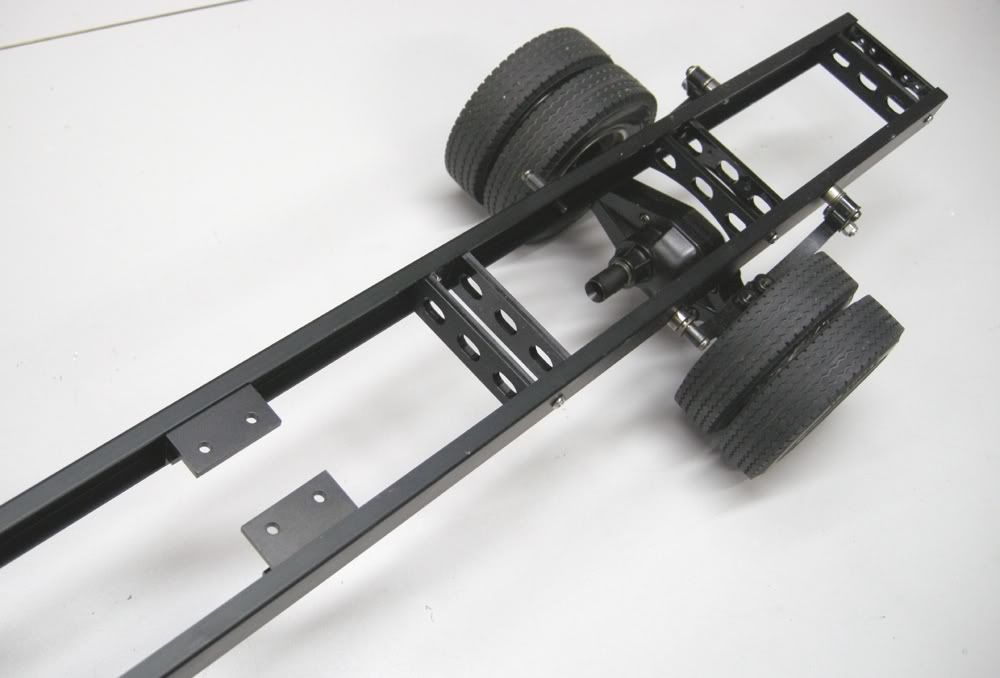

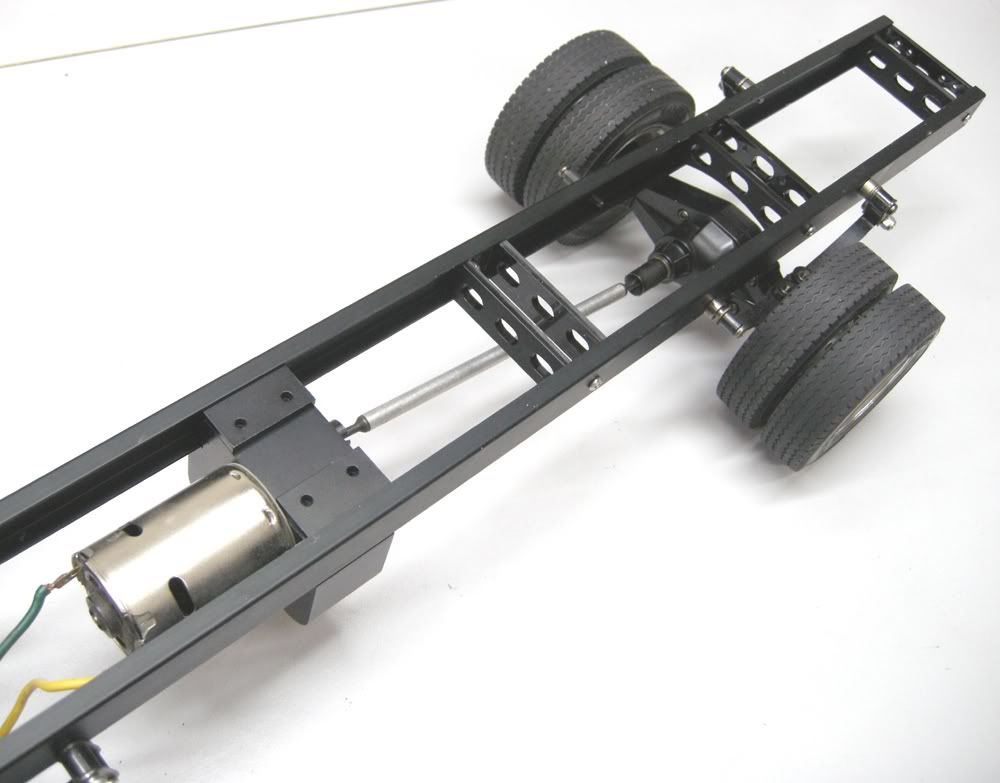

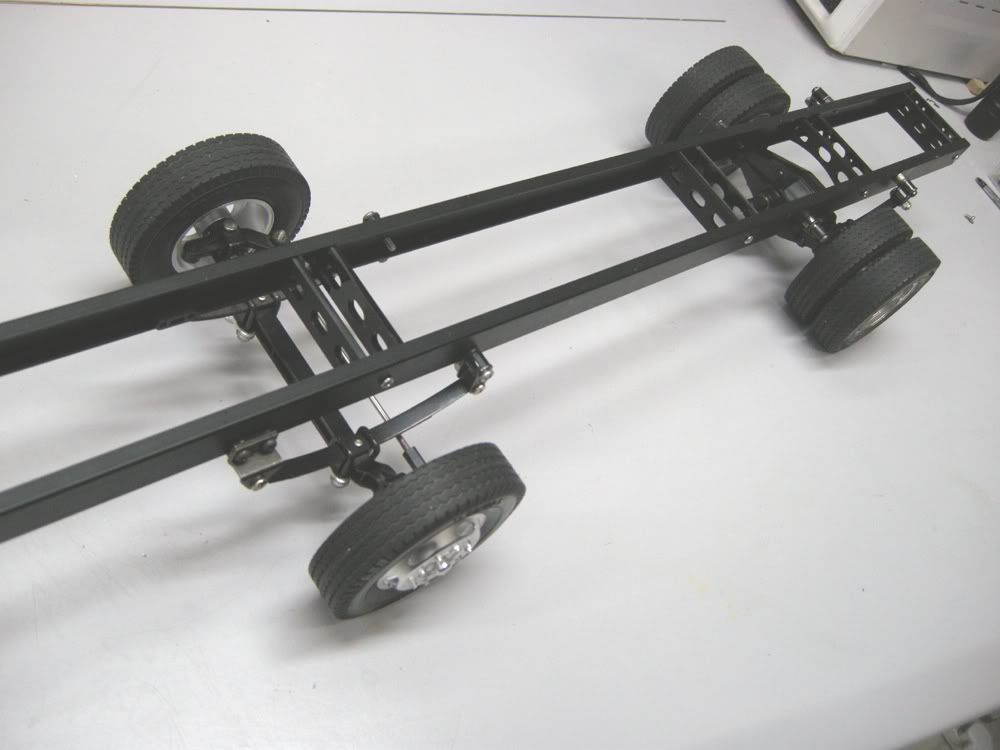

車架之初型。

登錄/註冊後可看大圖

作者: Chason 時間: 2010-11-8 11:58
哈哈哈哈，圣育强小学，哈哈哈 ~

银牙真喺越睇越靓

作者: ATR357 時間: 2010-11-8 12:28

回復 [email protected]

幾時有間聖育强小學(性慾強)

失禮，我係校長，個個工房C兄成長中必讀 ...
ericsky 發表於 2010-11-7 11:11

登錄/註冊後可看大圖

唔係工房C兄必讀過,而係個個都係股東

(冇家長敢俾細路讀,就摺架啦!)

作者: 達人 時間: 2010-11-8 13:19

唔係工房C兄必讀過,而係個個都係股東(冇家長敢俾細路讀,就摺架啦!)
ATR357 發表於 2010-11-8 12:28

登錄/註冊後可看大圖

有份(聖育强)?

作者: dazesin 時間: 2010-11-8 13:37
師兄,我發現左樣未夠真啊...就係個窗應該有2條/1條鐵tone 防止d小朋友爬出去

作者: cc4321 時間: 2010-11-8 14:58
神級作品

作者: 000AKW 時間: 2010-11-8 16:02
簡直毒到嘔

作者: ATR357 時間: 2010-11-8 16:56

有份(聖育强)?
達人發表於 2010-11-8 13:19

登錄/註冊後可看大圖

有份作評論

(你諗多左啦)

作者: MAZDA 時間: 2010-11-8 19:12
本帖最後由 MAZDA 於 2010-11-8 19:44 編輯

架校巴令人回想小學搭去牙科保健 ,秋季旅行同埋去依館去小學畢業典禮時的情景..

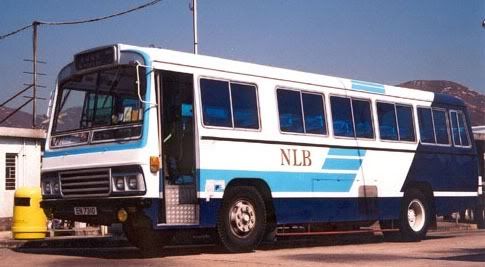

c兄 ,你可以造架大嶼山巴士的上述五十鈴單層巴士!!

作者: ericsky 時間: 2010-11-8 21:53

登錄/註冊後可看大圖

是這架嗎？

作者: gary1223 時間: 2010-11-8 22:02
一個字.....正!!!

作者: wyman18 時間: 2010-11-8 22:03

是這架嗎？
ericsky 發表於 2010-11-8 21:53

登錄/註冊後可看大圖

系就快d整埋佢出黎啦

作者: MAZDA 時間: 2010-11-8 22:19
　回復 65# ericsky

ｙｅｓ！～好想你造埋就正　！

　油埋黃紅色車身．．

作者: tommy1218 時間: 2010-11-8 22:22
靚........................到冇朋友

波箱係咪2速?

作者: MAZDA 時間: 2010-11-8 22:22
回復 19# ericsky

ｃ兄　！而家鴨記有ｌｅｄ鳥ｃ色５ｍｍ燈包發售．．你可以去找找．．

作者: ericsky 時間: 2010-11-8 22:55
本帖最後由 ericsky 於 2010-11-8 23:15 編輯

回復 70# MAZDA

好......經過去睇睇。

登錄/註冊後可看大圖

作者: ericsky 時間: 2010-11-8 22:58
回復 69# tommy1218

yes.二速 only , 我手車棍控吾得，這樣咪可以用槍控Lo。

作者: k.twai 時間: 2010-11-10 06:52
靚到我唔知可以講d咩......

作者: arshavin 時間: 2010-11-10 13:36
好靚....

作者: jzx100mkll 時間: 2010-11-10 14:04
Perfect !!! 勁呀! Ching ~~

作者: mansiu 時間: 2010-11-10 14:30
繼依馬打之後，又一神級作品

作者: go2usie 時間: 2010-11-10 15:37
好靚 ~~ 好靚 ~~ 好靚 ~~

作者: ericsky 時間: 2010-11-10 16:32
本帖最後由 ericsky 於 2010-11-13 11:49 編輯

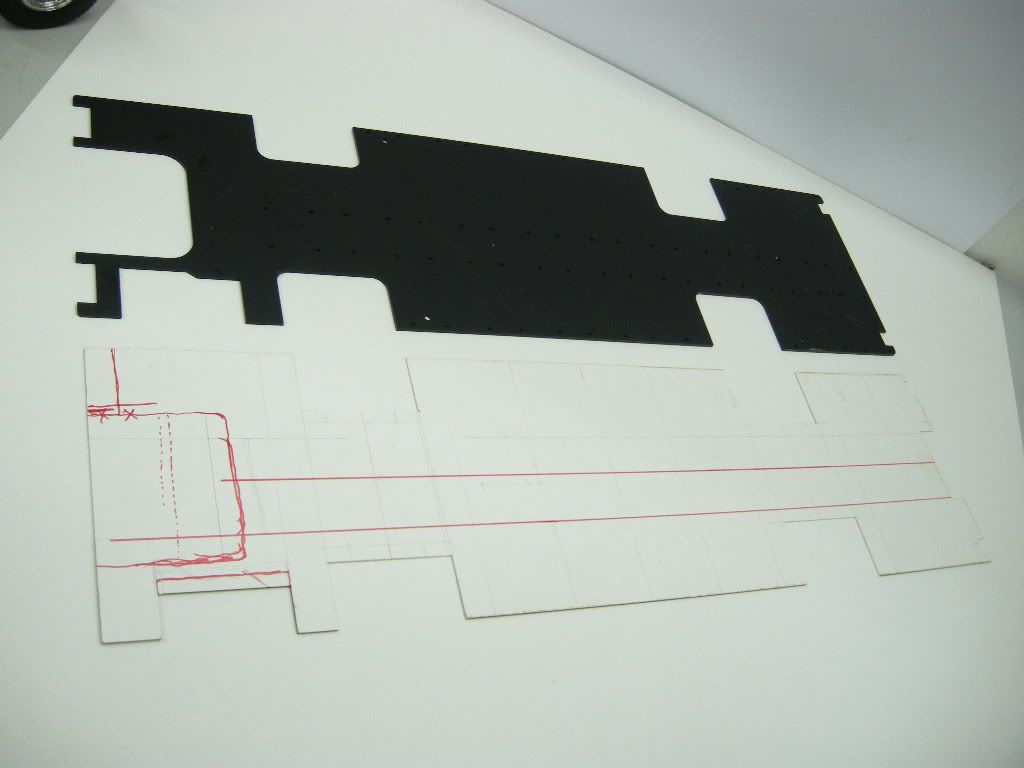

先用咭紙造紙樣，在咭紙上設定座位數量及空間，車與地板需要預留的空間，梯級的設定。
( 雖然有電腦幫手繪圖，但有實物作為考慮是有必要的。)

登錄/註冊後可看大圖

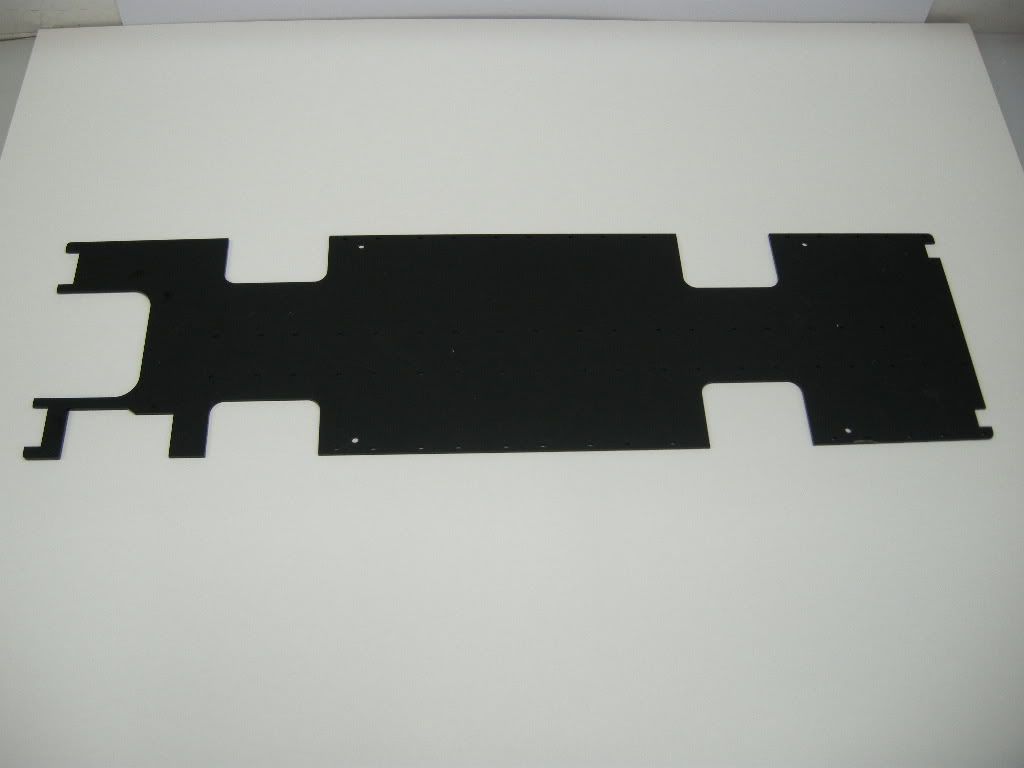

完成設定之紙樣才可用膠片做地板，但紙樣修正可能會多過一張以上，這樣做會更準確及減低日後出錯機會。

登錄/註冊後可看大圖

膠片面有4個孔，預留地板將會跟車殼用羅C固定，車殼內壁亦要加上 " 馬仔 "內藏C 帽。

登錄/註冊後可看大圖

把車殼組裝在車架後，地板放在龍骨上，這樣才做是設定車殼內壁上 " 馬仔 " 的位置。
" 馬仔 " 與地板固定後，有助防止車殼出現外彎或內彎的情。

登錄/註冊後可看大圖

引擎殼的洞最後不是這樣大，修正了3次。

登錄/註冊後可看大圖

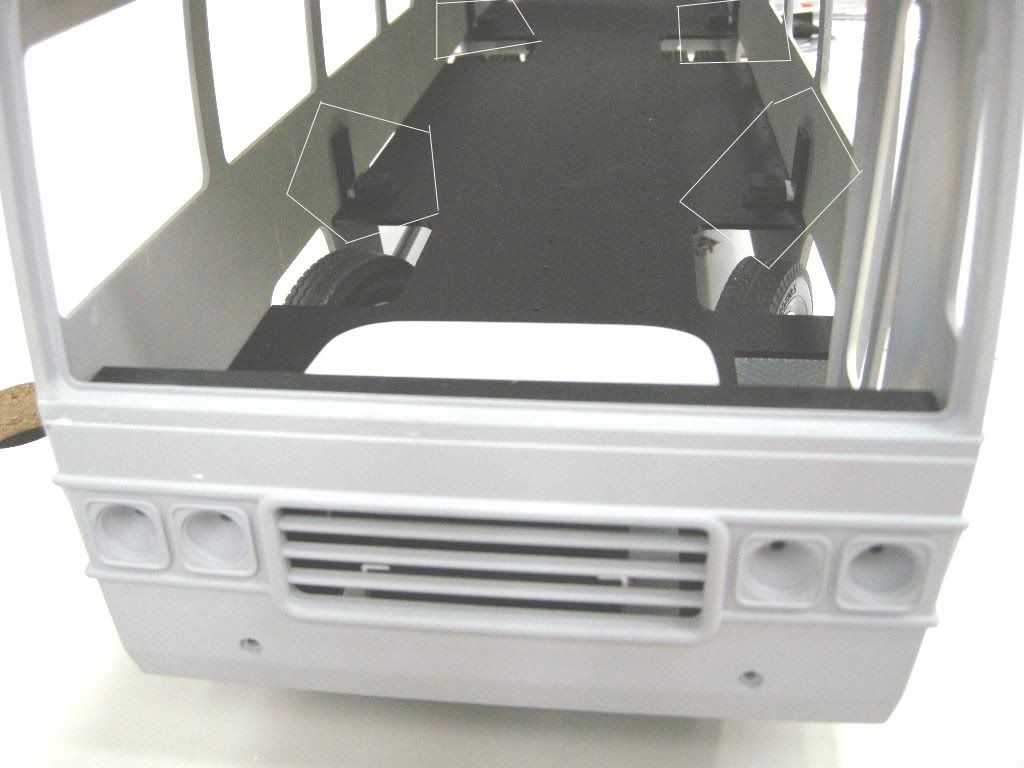

白線內的是 " 馬仔 " 已固定在車殼內壁上。

登錄/註冊後可看大圖

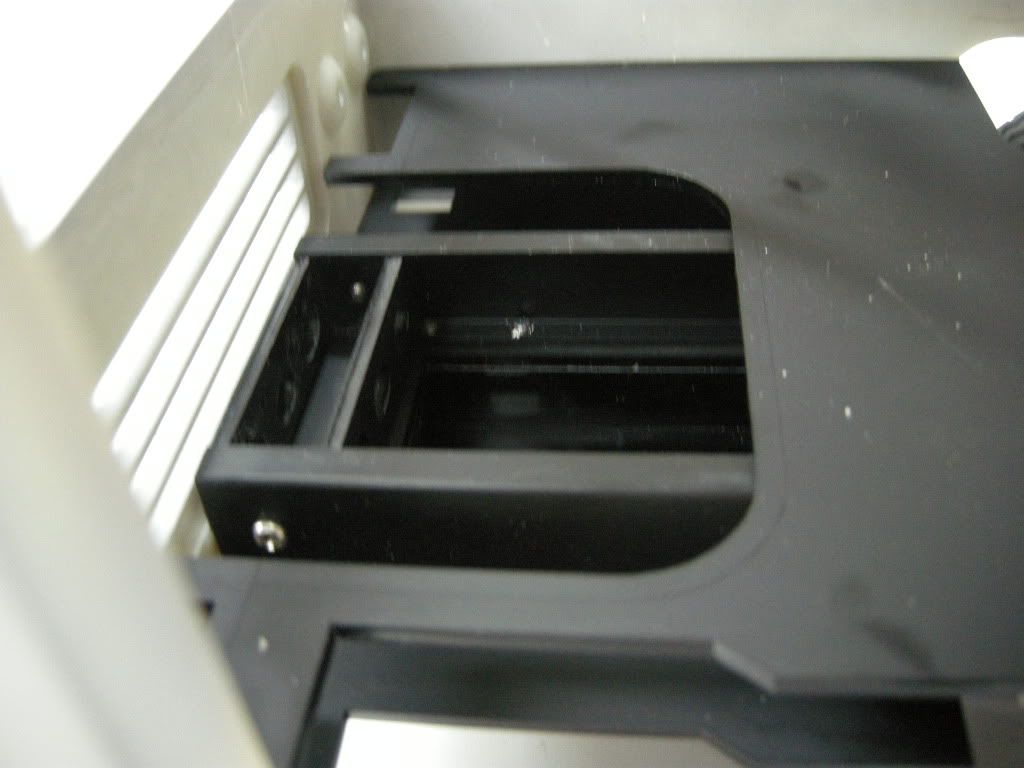

梯級與摺車門的關係密切，單從電腦繪圖的數據只能有理想的組合，有必要把兩件東西做出來，活動是否正常。
這件梯級需要做2次才能跟摺車門活動自如。

登錄/註冊後可看大圖

摺車門是最惡做的 1 part 。用1mm,0.5mm膠片組成3mm厚車門，內藏銅摺較，中間的銅摺較亦改造後加上手抽。
選用的銅摺較需要鬆動自如，不能緊。因為三隻門較組裝在一起時，如果門較少少緊的話，膠片疊成的車門分分鐘會撬爆。

車門上下有4支凸出之銅支，日後會放在摺門路軌內。

登錄/註冊後可看大圖

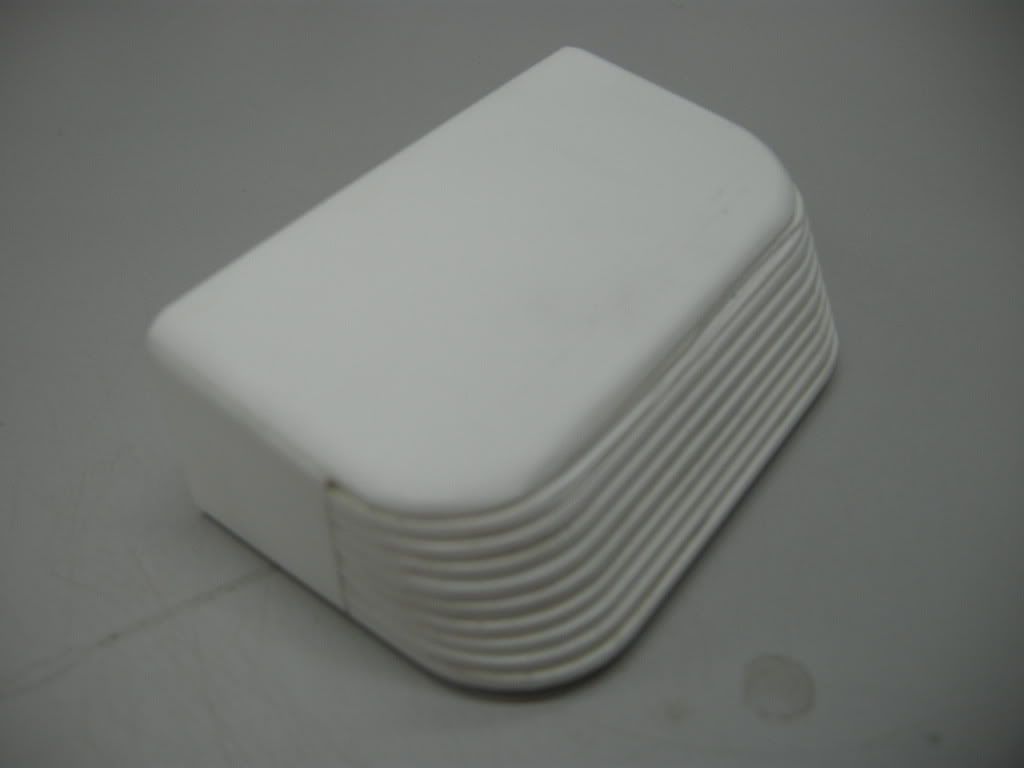

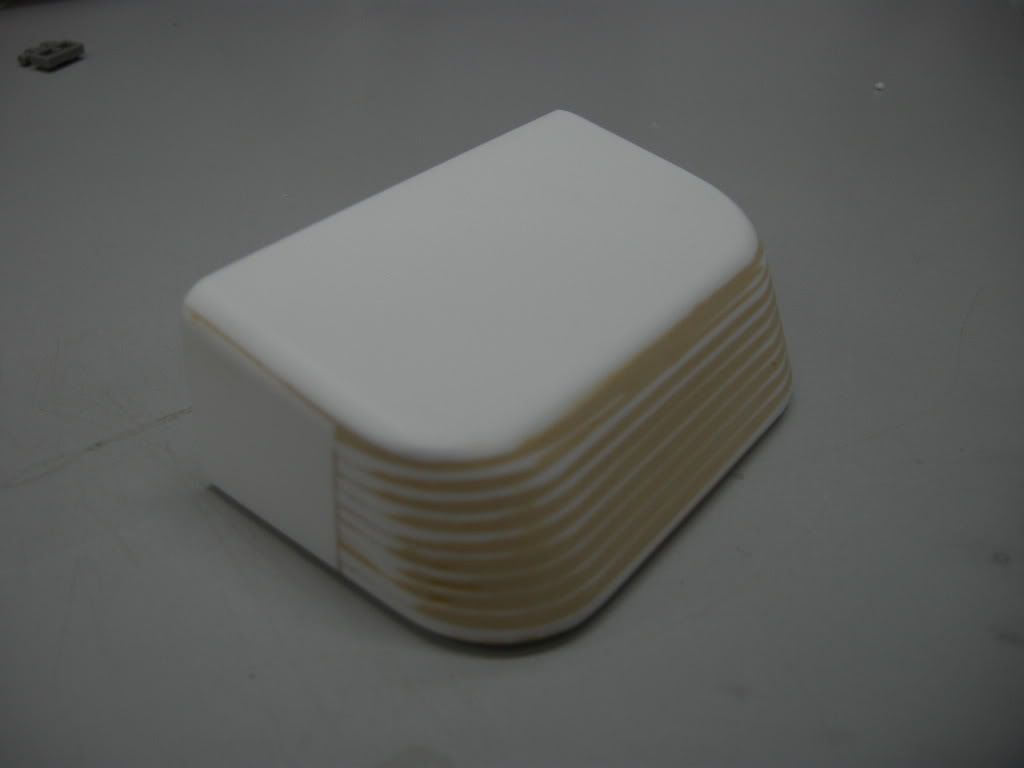

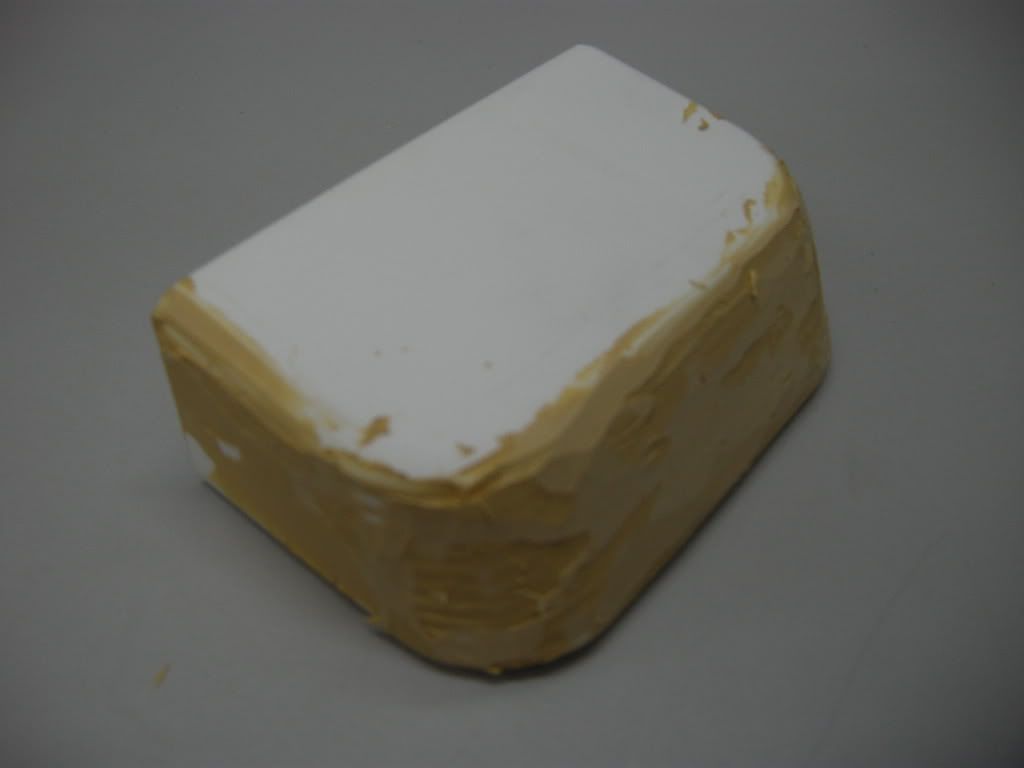

引擎殼是用膠片疊成，舖汽車灰，打磨，再舖灰打磨完成。

登錄/註冊後可看大圖

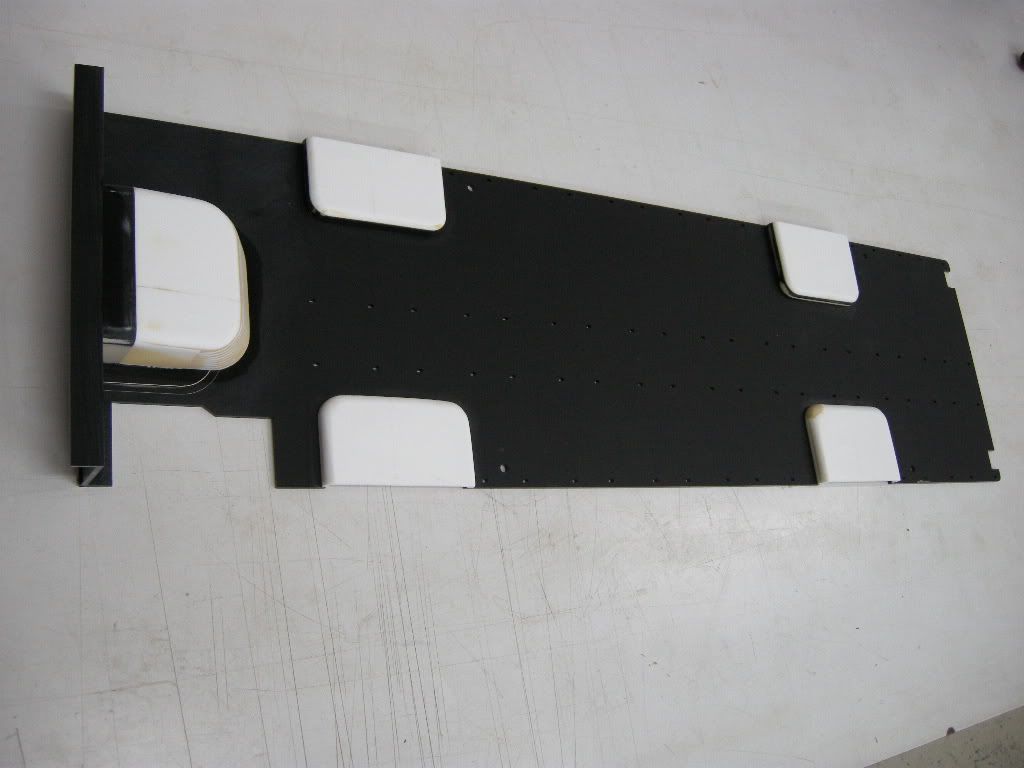

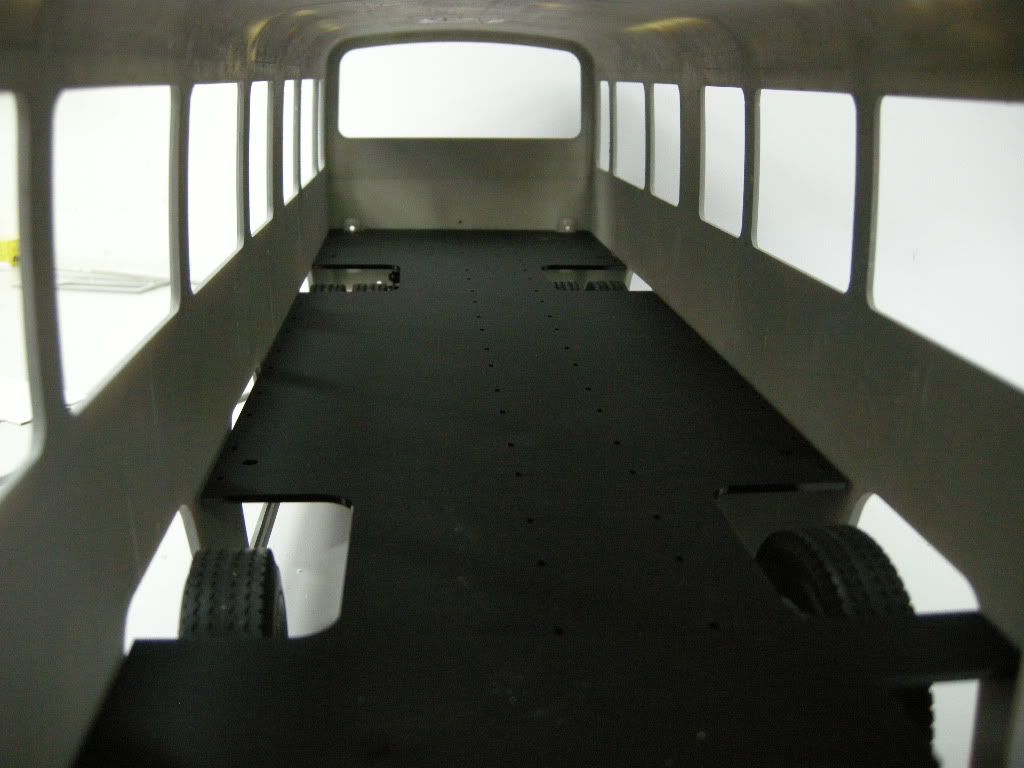

地板初型完成

登錄/註冊後可看大圖

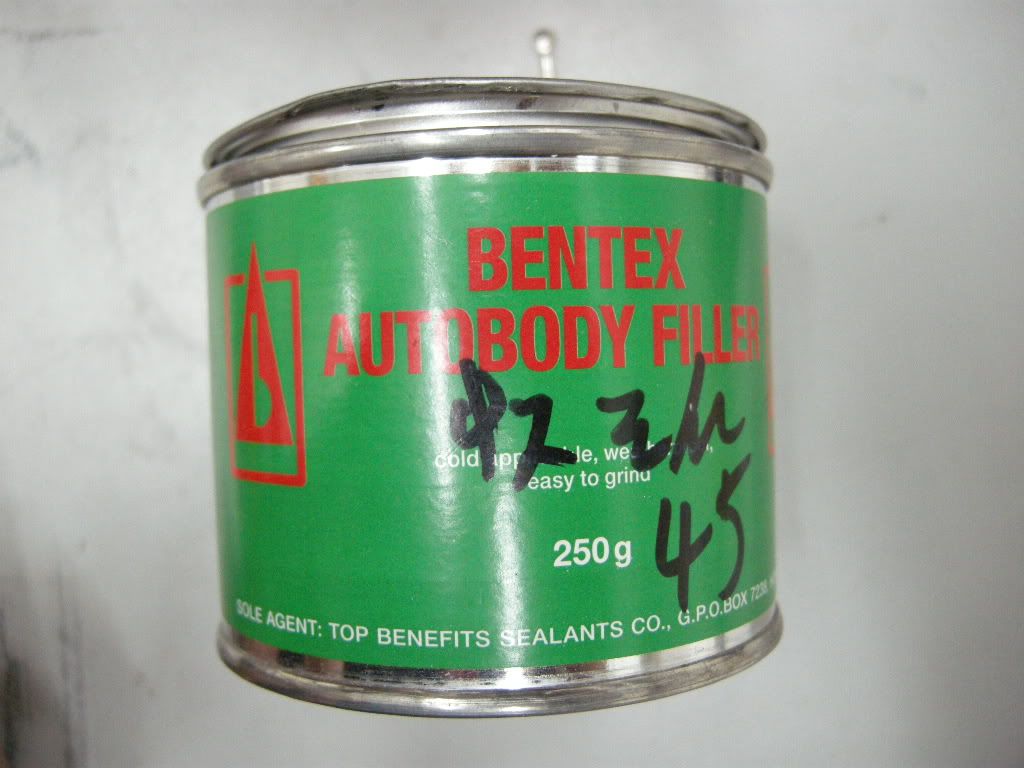

這是我慣用的汽車灰，德國出，45元一罐連吹乾劑，用過本地出的牌子都不及這好。但容易風乾，需用後放在膠箱可保存最好狀態。
汽車灰比模型畢地之好處是，比畢地快乾，亦可控制乾涸速度，價錢平，夠硬，大面積使用時可確保內裏乾涸，完成品表面不會出現黐手情。
平均10至15分鐘已可用水磨沙紙打磨。

登錄/註冊後可看大圖

作者: [email protected] 時間: 2010-11-10 17:03
回復 44# lyboy
鍾唔鍾意呢間學校入左去重吸引

作者: [email protected] 時間: 2010-11-10 17:08
回復 46# 宅男
宅男真係宅男哽係冇呢間校名重去查中原地圖,真坎坷:

作者: IS520 時間: 2010-11-10 17:08
係囉, 剛才仲睇到喎.

回復 78# ericsky

作者: [email protected] 時間: 2010-11-10 17:11
回復 73# k.twai
講唔出聲,靚到呆咗

作者: ericsky 時間: 2010-11-10 20:37
回復 82# [email protected]
你超齡啦，學校唔收超齡生，校工有空缺，唔？

作者: [email protected] 時間: 2010-11-10 21:18
回復 83# ericsky
都啱入到呢間聖育強小學成個人都強硬晒

作者: ericsky 時間: 2010-11-11 09:12
本帖最後由 ericsky 於 2010-11-11 09:16 編輯

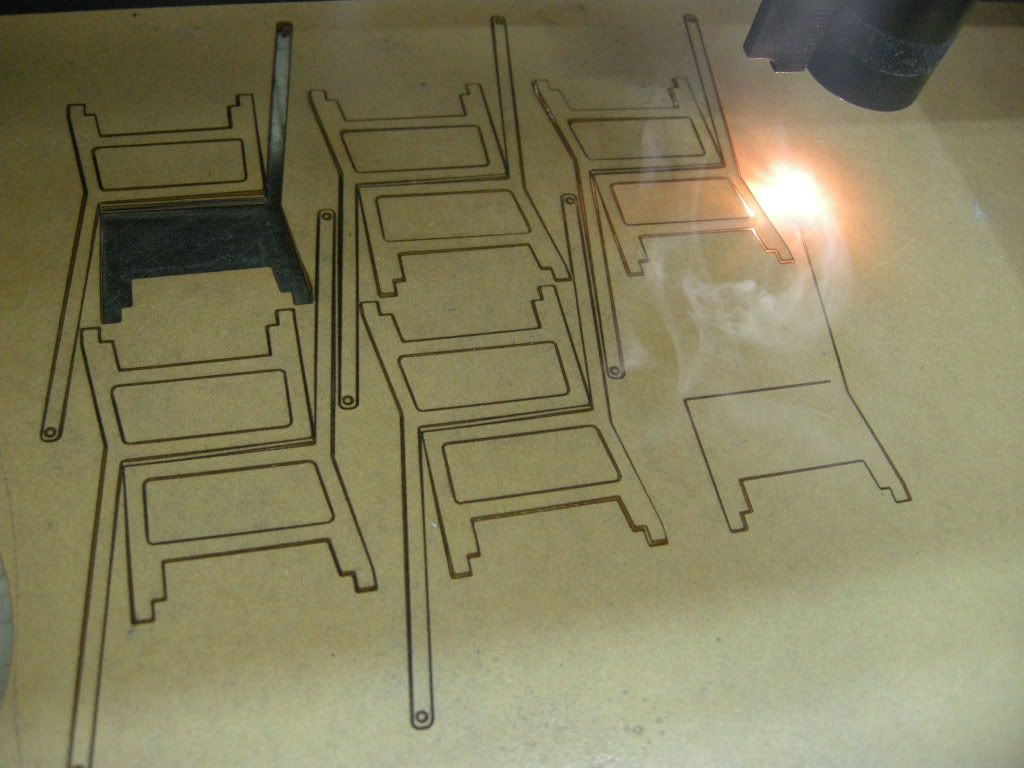

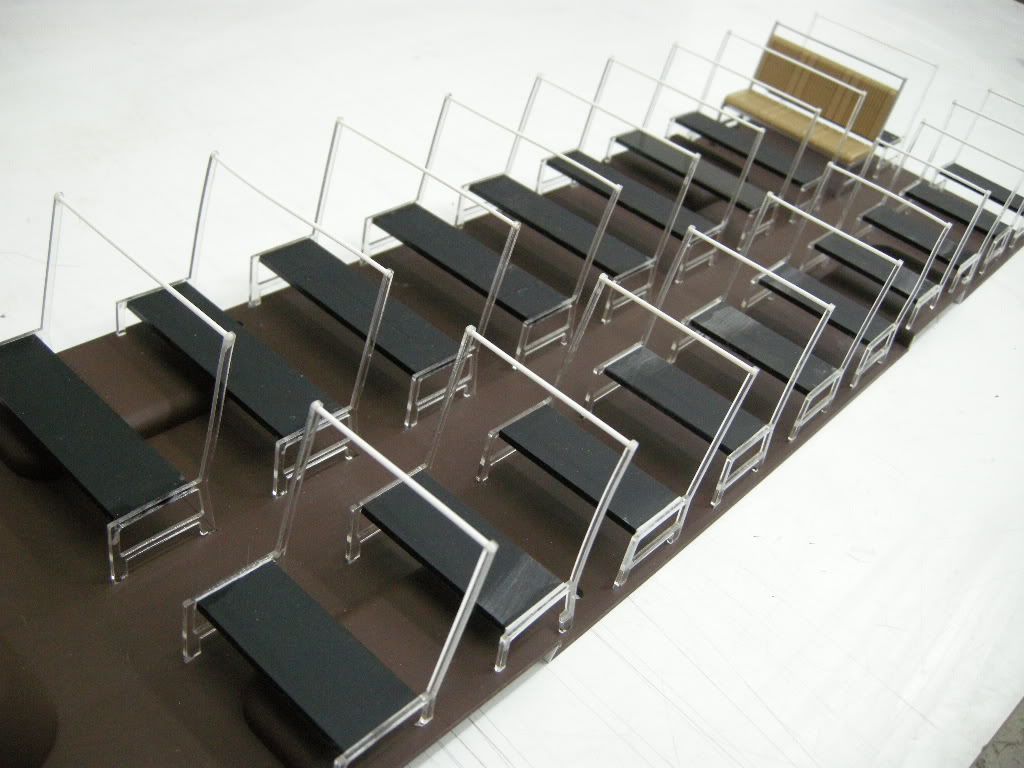

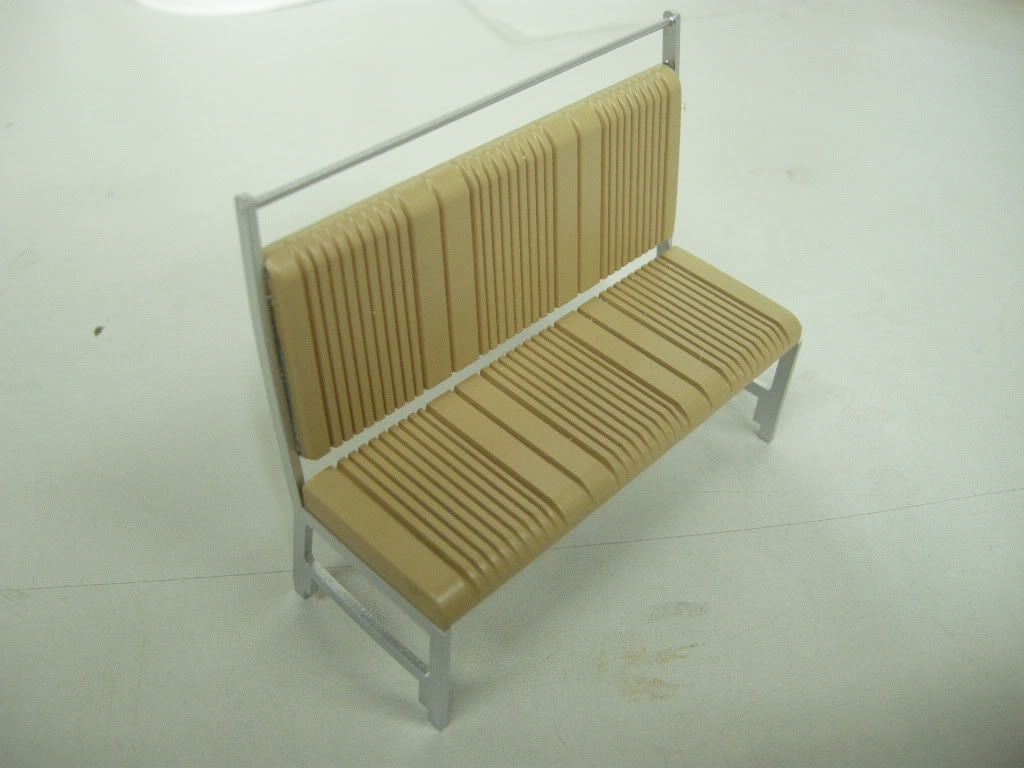

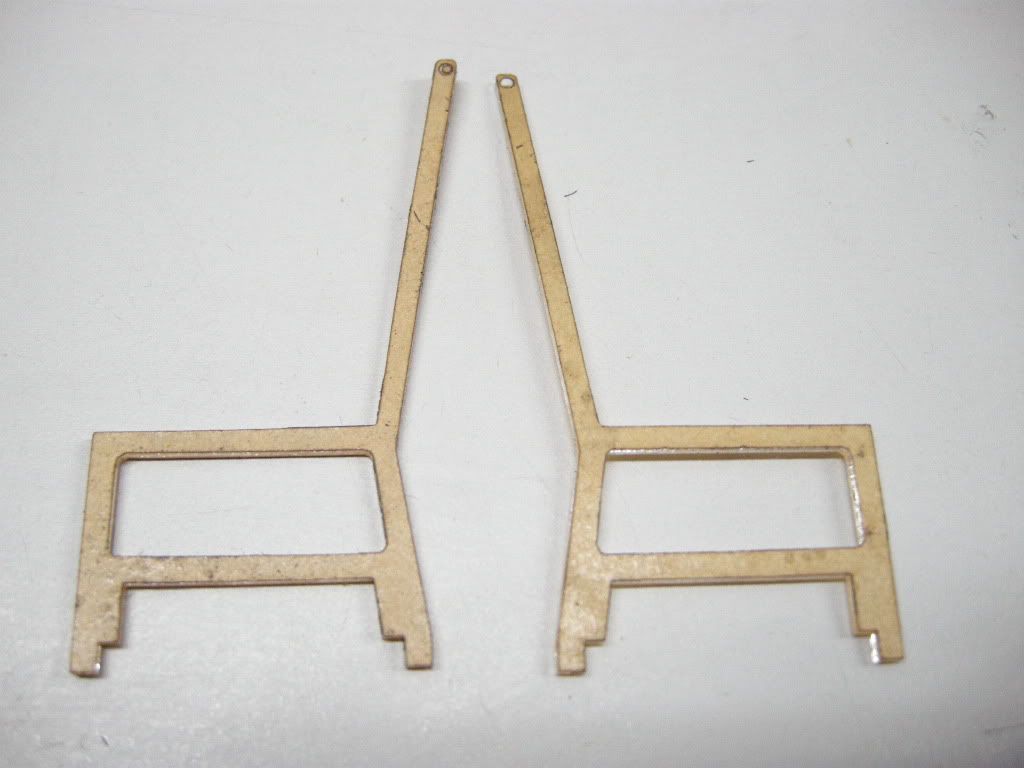

座位的支架共40隻，用了兩天時間完成座位。

登錄/註冊後可看大圖

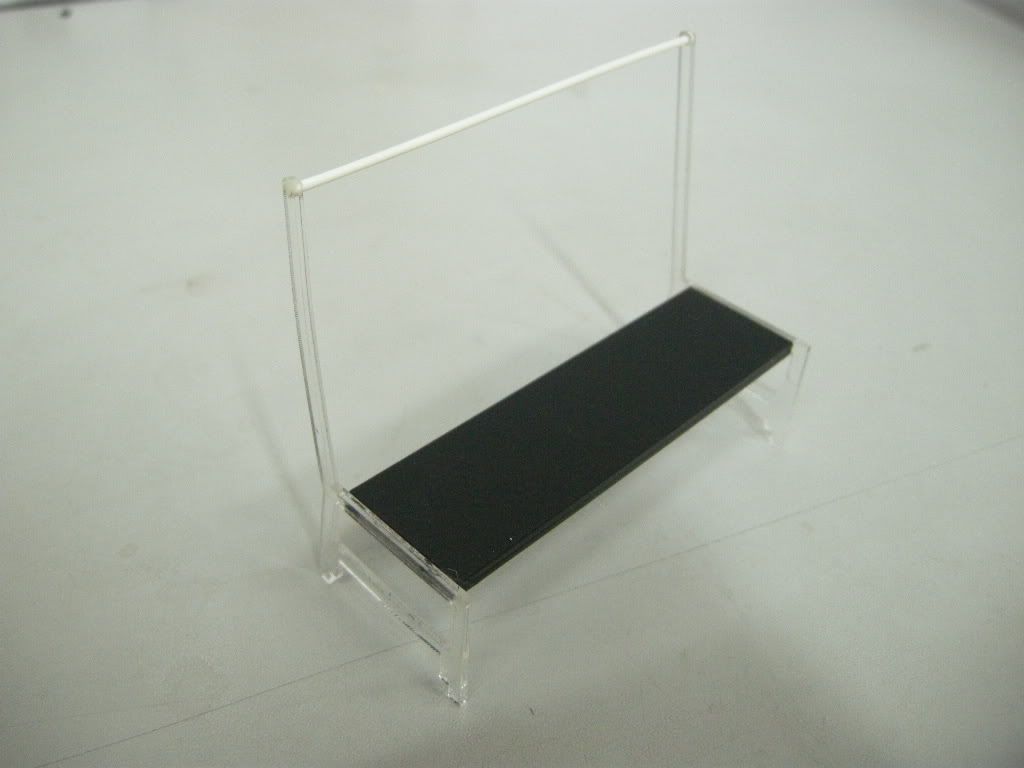

座位的圓位並非手磨，是用 "Law" 機修圓角

登錄/註冊後可看大圖

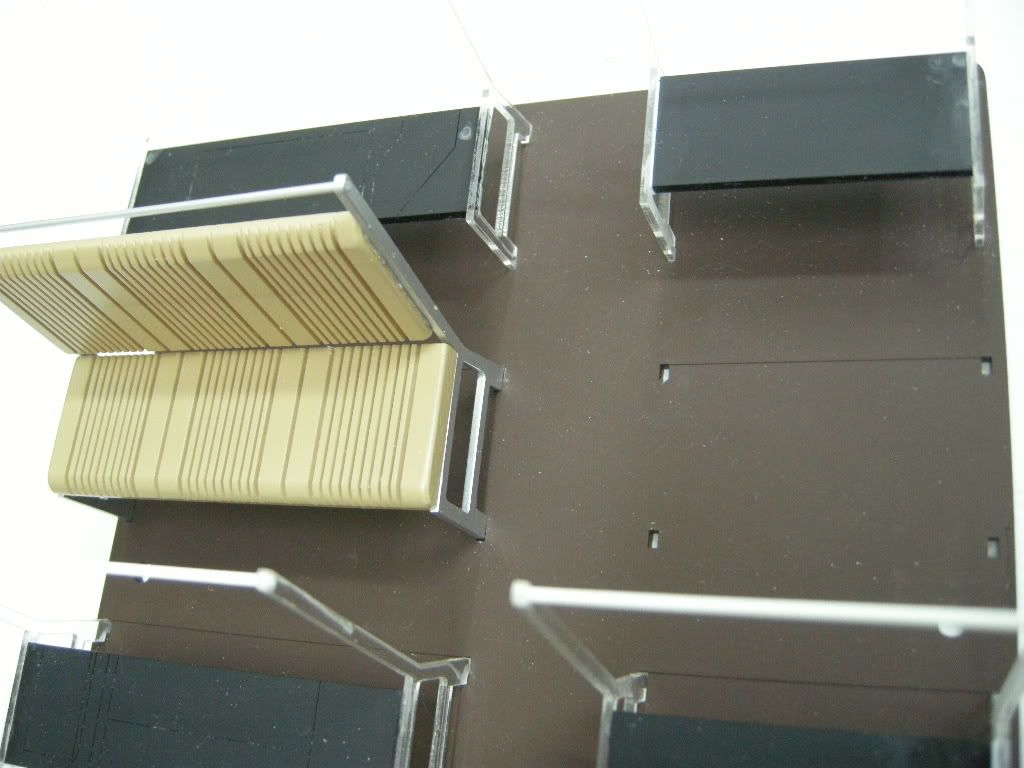

在地板面有座位的排位孔，可便插入。

登錄/註冊後可看大圖

作者: wyman18 時間: 2010-11-11 09:58

座位的支架共40隻，用了兩天時間完成座位。

座位的圓位並非手磨，是用 "Law" 機修圓角

...
ericsky 發表於 2010-11-11 09:12

登錄/註冊後可看大圖

我終於發現eric 兄d 產品唔系人可以做到

作者: ericsky 時間: 2010-11-11 11:13
回復 86# wyman18

這個鐘數....你唔係返學嗎？

作者: 馬輝 時間: 2010-11-11 11:21

我終於發現eric 兄d 產品唔系人可以做到
wyman18 發表於 2010-11-11 09:58

登錄/註冊後可看大圖

馬輝記得佢在其首作雙層巴士車殼(中巴LV151)提過佢0既PROFESSION好像都係D設計方面的...

作者: wyman18 時間: 2010-11-11 11:25

回復 wyman18

這個鐘數....你唔係返學嗎？
ericsky 發表於 2010-11-11 11:13

登錄/註冊後可看大圖

放假放到16號~學生真系好(最慘我唔系讀聖育強)

作者: wyman18 時間: 2010-11-11 11:27

馬輝記得佢在其首作雙層巴士車殼(中巴LV151)提過佢0既PROFESSION好像都係D設計方面的...
馬輝發表於 2010-11-11 11:21

登錄/註冊後可看大圖

我都記得..果陣時已經覺得系神級ge作品

作者: ericsky 時間: 2010-11-11 12:26
雖然自己在器材上有很多幫忙，但有些工序亦要靠基本手工和選材，希望能夠在工房分享一。
自己在電子方面知識很缺乏，看你們裝燈的知識自己都答唔到咀。

作者: [email protected] 時間: 2010-11-12 14:42
回復 89# wyman18
無厘頭有咩假放,係咪慶祝廣洲亞運開鑊

作者: MRX-2 時間: 2010-11-12 15:51

回復 wyman18
無厘頭有咩假放,係咪慶祝廣洲亞運開鑊
[email protected] 發表於 2010-11-12 14:42

登錄/註冊後可看大圖

返工可以礦工，咁返學都可以礦....

作者: wyman18 時間: 2010-11-12 15:58

返工可以礦工，咁返學都可以礦....
MRX-2 發表於 2010-11-12 15:51

登錄/註冊後可看大圖

咁我又未洗礦住

作者: MRX-2 時間: 2010-11-12 16:09

咁我又未洗礦住
wyman18 發表於 2010-11-12 15:58

登錄/註冊後可看大圖

我指返學可以礦闊視野喎.......你諗多左喇！

作者: legochunyin 時間: 2010-11-12 16:25

回復 95# MRX-2

RAY 你都好得閒姐

作者: wyman18 時間: 2010-11-12 16:54

我指返學可以礦闊視野喎.......你諗多左喇！
MRX-2 發表於 2010-11-12 16:09

登錄/註冊後可看大圖

讀得書少..有d野好難理解噶

作者: micsiu 時間: 2010-11-12 17:19
嘩...好靚！
鉤起好多回憶

作者: [email protected] 時間: 2010-11-12 17:44
回復 97# wyman18
個腦轉數唔夠快,諗住砌車,慢咗半拍

作者: [email protected] 時間: 2010-11-12 17:46
回復 98# micsiu
勾記咩回憶(初戀同條x坐過)
