標題: 旋轉工程燈 [打印本頁]

作者: odaan 時間: 2009-9-20 15:13
標題: 旋轉工程燈
今次首先準備既材料有:
行得走得細 servo , 一個
話知佢有無壞既 servo , 一個
LED , 一粒
噴頭樽蓋 , 一個

登錄/註冊後可看大圖

首先將其中一個 servo 拆開

登錄/註冊後可看大圖

淨係要兩隻齒 (隨意 , 只要齒輪牙岩就得喇~~)

登錄/註冊後可看大圖

細果隻齒切開晒 D 唔要既位置

登錄/註冊後可看大圖

大齒鑽穿(最好 5mm 窿 , 因為 LED 4mm) , 車粒鋁

登錄/註冊後可看大圖

裝好佢

登錄/註冊後可看大圖

用個膠殼套入去試試

登錄/註冊後可看大圖

凸出黎既剪左佢

登錄/註冊後可看大圖

係齒輪碟上黐塊錫紙用黎反光
裝埋 LED
將個膠殼油黃佢

登錄/註冊後可看大圖

完成仕樣~~

登錄/註冊後可看大圖

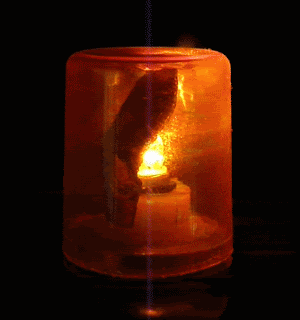

運作動畫

登錄/註冊後可看大圖

作者: 好野 時間: 2009-9-20 15:18
正!!!!!!!!!!!!!!!!

作者: tommy1218 時間: 2009-9-20 15:21
Good news

作者: anson3263086 時間: 2009-9-20 15:37
好波

作者: AILSAVolvo 時間: 2009-9-20 15:45
勁!!!咁都比你諗到~

作者: MotorsportM5 時間: 2009-9-20 16:26
好大粒woo

作者: odaan 時間: 2009-9-20 16:38

好大粒woo
MotorsportM5 發表於 2009-9-20 16:26

登錄/註冊後可看大圖

我未搵到更好既燈罩
搵到的話整過隻再靚 D 既~~

作者: 馬輝 時間: 2009-9-20 16:43
而家街上好多都係閃三下再轉個D啦喎,ANYWAY,抵讚

作者: harry45 時間: 2009-9-20 16:43
師兄,偉大的發明

作者: 利物佬 時間: 2009-9-20 17:29
奧單兄的改裝同 D.I.Y. 真係出神入化

作者: sing2008 時間: 2009-9-20 17:42

奧單兄的改裝同 D.I.Y. 真係出神入化
利物佬發表於 2009-9-20 05:29 PM

登錄/註冊後可看大圖

係呀~~
不過我覺得轉得慢左d~~

作者: odaan 時間: 2009-9-20 18:11

而家街上好多都係閃三下再轉個D啦喎,ANYWAY,抵讚
馬輝發表於 2009-9-20 16:43

登錄/註冊後可看大圖

由於呢部車係屬於 2000 年前款 , 所以通常以轉燈居多
閃燈經已有賣 , 變左無左設計 style
其實設計路向可以隨時變 , 況且 ..... 我仲有鏟泥機嘛~~

係呀~~
不過我覺得轉得慢左d~~
sing2008 發表於 2009-9-20 17:42

登錄/註冊後可看大圖

暫時黎講 , 呢盞燈有三個問題
大粒 , 轉數慢 , 唔夠光

不過由於呢粒燈結構已經定局
如果想改善就要做過 , 大前提係搵到岩 size 既燈殼 , 內件唔成問題

作者: sing2008 時間: 2009-9-20 18:15

由於呢部車係屬於 2000 年前款 , 所以通常以轉燈居多
閃燈經已有賣 , 變左無左設計 style
其實設計路向可以隨時變 , 況且 ..... 我仲有鏟泥機嘛~~

暫時黎講 , 呢盞燈有三個問題
大粒 , 轉數慢 , ...
odaan 發表於 2009-9-20 06:11 PM

登錄/註冊後可看大圖

繼續努力呀~~~

作者: odaan 時間: 2009-9-20 18:17

師兄,偉大的發明
harry45 發表於 2009-9-20 16:43

登錄/註冊後可看大圖

其實世上早已有呢件野
所以絕對稱唔上 "發明" , 只能夠叫 "製作"

作者: man01 時間: 2009-9-20 18:21
燈杯帶你去買呀....奥單兄

作者: odaan 時間: 2009-9-20 18:21

繼續努力呀~~~
sing2008 發表於 2009-9-20 18:15

登錄/註冊後可看大圖

盡力而為啦呢 D 梗係

琴晚以經做左拖架懸掛 , 不過相機無電 , 未影相~~

作者: po3117 時間: 2009-9-20 20:13
good ar

作者: muifsos 時間: 2009-9-20 20:22
整得好正呀~~~
加油再整多d正野出黎^^

作者: wilson_hk 時間: 2009-9-21 07:33
燈都整埋，勁

作者: odaan 時間: 2009-9-21 09:09

燈杯帶你去買呀....奥單兄
man01 發表於 2009-9-20 18:21

登錄/註冊後可看大圖

燈杯 ?? 我只要燈罩殼

作者: 有勇冇謀 時間: 2009-9-21 09:55
奧單兄的無私分享簡直係貨車界之福...

作者: Q-pet 時間: 2009-9-21 10:29
所以我愛單單兄

作者: odaan 時間: 2009-9-21 10:37

奧單兄的無私分享簡直係貨車界之福...
有勇冇謀發表於 2009-9-21 09:55

登錄/註冊後可看大圖

可惜呢盞燈始終要做特別零件 ,
如果佢可以做到用首辦膠都做得到的話 , 我其實好想將佢列為 "手作仔" 範圍之內

作者: limpian 時間: 2009-9-21 18:05
轉燈的風味比閃燈濃厚，很有心的作品！

作者: rk2 時間: 2009-9-21 18:17

而家街上好多都係閃三下再轉個D啦喎,ANYWAY,抵讚
馬輝發表於 2009-9-20 16:43

登錄/註冊後可看大圖

佢地已改用 led 加快閃動作. 白車好多都改了. 藍色燈光左好多. 好遠都見到. . ..

作者: mksze_0409 時間: 2009-9-23 12:21
高手...利害利害

作者: odaan 時間: 2009-9-27 00:44

勁呀
ken1628 發表於 2009-9-26 21:53

登錄/註冊後可看大圖

乜洗版真係甘好玩咩 ??
http://bbs.rc-evo.com/viewthread.php?tid=144064&extra=page%3D1

作者: meng1546 時間: 2009-9-28 21:47
可否廣下點360轉得嗎?
thx.......

作者: odaan 時間: 2009-9-29 10:01
本帖最後由 odaan 於 2009-9-29 10:16 編輯

可否廣下點360轉得嗎?
thx.......
meng1546 發表於 2009-9-28 21:47

登錄/註冊後可看大圖

一個齒輪不斷轉 ....... 我可以點形容好呢 ??

正如問你可否講下車輛點 360 度轉 ..... 得嗎?

唔係唔想答 , 係我唔明你問乜 .....

作者: kf7429 時間: 2009-9-29 14:03
29# odaan

他應該係問點樣駁粒中間LED又可以轉.

作者: odaan 時間: 2009-9-30 13:04

29# odaan
他應該係問點樣駁粒中間LED又可以轉.
kf7429 發表於 2009-9-29 14:03

登錄/註冊後可看大圖

做一個燈座 , 中間穿過 LED
齒輪圍繞燈座轉 , 駁電 , 燈長著 , 摩打長著

登錄/註冊後可看大圖
